| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Zion communication OR OEM |
| إصدار الشهادات: | CE, RoHS, VDE, UL |
| رقم الموديل: | كبل الشبكة FTP CAT5E + الطاقة |
| الحد الأدنى لكمية: | 10 كم |
| تفاصيل التغليف: | 305 م ، 1000 قدم ، بكرة خشبية ، كرتون |
| وقت التسليم: | 25 يوم عمل |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 1000 كم / شهر |
| موصل: | 24 AWG الذين تقطعت بهم السبل النحاس العاري | عازلة: | الكثافة |
|---|---|---|---|
| سلك تفريغ: | 0.40 ± 0.005 مم TC | درع: | أل / بيت فويل ، فويل وجه + جديلة نحاسية معلبة |
| سترة 1: | سم PVC | ||
| تسليط الضوء: | cat5e كابل الشبكات,وكابل الكاميرا في الهواء الطلق |
||
 |
||||||||

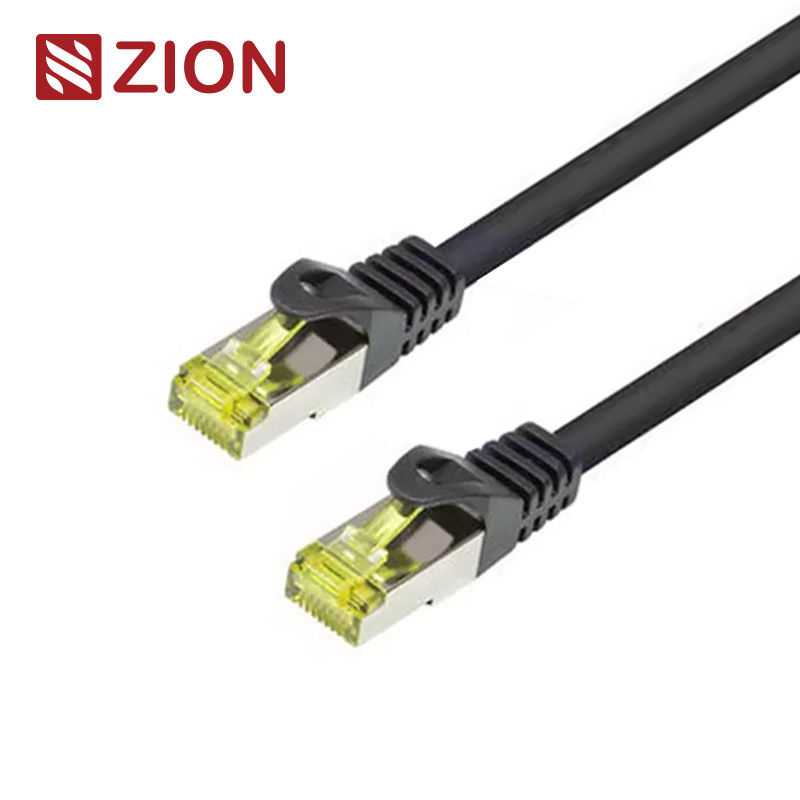

| SF / UTP CAT 5E الملتوية 4 زوج التصحيح الحبل | ||||||||
| ربط الوتر | ||||||||
| NO. لا. 7112523 7112523 | ||||||||
| اعمال بناء | ||||||||
| موصل: | 24 AWG الذين تقطعت بهم السبل النحاس العاري | |||||||
| أزواج: | 4 أزواج | |||||||
| عازلة: | الكثافة | |||||||
| ألوان العزل: | أزرق-أبيض / أزرق ، برتقالي-أبيض / برتقالي | |||||||
| أخضر-أبيض / أخضر ، بني-أبيض / بني | ||||||||
| حبل التمزق: | قطن | |||||||
| سلك تفريغ | 0.40 ± 0.005 مم TC | |||||||
| الدرع العام | أل / بيت فويل ، فويل وجه + جديلة نحاسية معلبة | |||||||
| سترة خارجية: | 6.5 ± 0.2 مم PVC | |||||||
| الخصائص الكهربائية | ||||||||
| معاوقة | 1 - 100 ميجا هرتز 100 ± 15 أوم | |||||||
| مقاومة العزل | ＞5000MΩ * KM | |||||||
| قوة عازلة | DC 2500V 2S | |||||||
| الموصل الأقصى DC المقاومة 20℃ |
9.5 أوم / 100 م | |||||||
| Res. الدقة. unbalance (%) عدم اتزان (٪) | Max. ماكس. 2.5 2.5 | |||||||
| إقران بالأرض موازنة السعة |
330 درجة فهرنهايت / 100 م | |||||||
| معاوقة التحويل | بحد أقصى 10 مللي أوم / م @ 100 ميجا هرتز | |||||||
| مقطع عرضي | ||||||||
|
|
||||||||
| تطبيق | ||||||||
| • أداء كهربائي مضمون لتلبية أو تجاوز ANSI / TIA-568B الفئة 5e ومواصفات ISO / EIC. |
||||||||
| • اختبار انترتيك (ETL) والتحقق منه بشكل مستقل. | ||||||||
| • تم اختبار جهة خارجية للامتثال لقناة الفئة 5e. | ||||||||
| • مثالية للمتطلبات المعمارية لمركز البيانات. | ||||||||
| • كابل مجدول لأقصى قدر من المرونة. | ||||||||
| • متاح مع قالب المكونات المختلفة. | ||||||||
| • متوفر بلون مختلف من الكابلات. | ||||||||
| • متوفر بطول مختلف. | ||||||||
| خصائص الأداء | ||||||||
| تكرر | RL (الحد الأدنى) | خسارة الإدراج (الحد الأقصى) | تأخير الانتشار (الحد الأقصى) | Delay Skew (Max.) | التالي (الحد الأدنى) | PSNEXT (الحد الأدنى) | ELNEXT (الحد الأدنى) | PSELNEXT (الحد الأدنى) |
| ميغاهيرتز | ديسيبل | ديسيبل / 100 م | نانوثانية / 100 م | نانوثانية / 100 م | ديسيبل | ديسيبل | ديسيبل / 100 م | ديسيبل / 100 م |
| 1 | 17.0 | 3.0 | 555.0 | 50.0 | 60.0 | 57.0 | 57.4 | 54.4 |
| 4 | 17.0 | 4.5 | 555.0 | 50.0 | 53.5 | 50.5 | 45.4 | 42.4 |
| 8 | 17.0 | 6.3 | 555.0 | 50.0 | 48.6 | 45.6 | 39.3 | 36.3 |
| 10 | 17.0 | 7.1 | 555.0 | 50.0 | 47.0 | 44.0 | 37.4 | 34.4 |
| 16 | 17.0 | 9.1 | 555.0 | 50.0 | 43.6 | 40.6 | 33.3 | 30.3 |
| 20 | 17.0 | 10.2 | 555.0 | 50.0 | 42.0 | 39.0 | 31.4 | 28.4 |
| 25 | 16.0 | 11.4 | 555.0 | 50.0 | 40.3 | 37.3 | 29.4 | 26.4 |
| 31.25 | 15.1 | 12.9 | 555.0 | 50.0 | 38.7 | 35.7 | 27.5 | 24.5 |
| 62.5 | 12.1 | 18.6 | 555.0 | 50.0 | 33.6 | 30.6 | 21.2 | 18.5 |
| 100 | 10.0 | 24.0 | 555.0 | 50.0 | 30.1 | 27.1 | 17.4 | 14.4 |
| ملاحظة: أداء الإرسال أعلاه ل 100 M ، 20 ± 2℃ تحت الظروف المختبرة. | ||||||||
| معلومات الطلب | ||||||||
| العلامات | HELLOSIGNAL NO.7112523 SF / UTP CAT 5E 4PR 24AWG PVC CM Patch Cord XXX (أو حسب طلب الزبون) |
|||||||
| الحزمة الداخلية | 305 م / بكرة ، 305 م / بكرة (أو حسب طلب الزبون) | |||||||
| العبوة الخارجية | لون مربع ، البليت (أو حسب طلب الزبون) | |||||||
| موعد التسليم | عادة بعد 25 يومًا من استلام الإيداع. | |||||||
| العلامة التجارية | HELLOSIGNAL® أو OEM | |||||||
