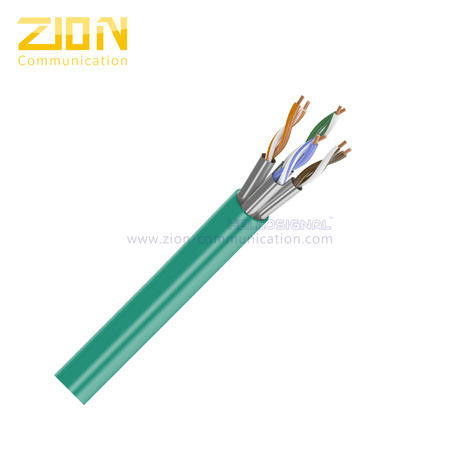

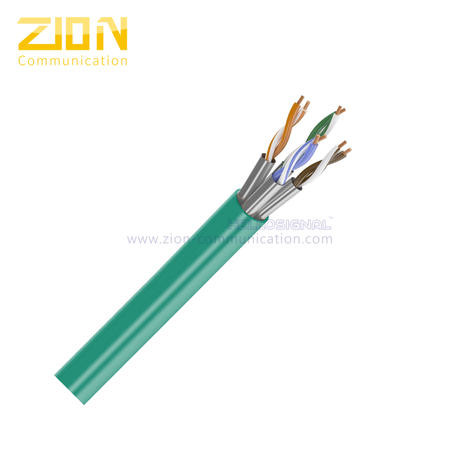

كابل شبكة U / FTP CAT6 500 ميجا هرتز 10 جيجابت في الثانية موصل نحاسي LSZH سترة

المعلومات الأساسية
مكان المنشأ: هانغتشو ، الصين
اسم العلامة التجارية: HELLOSIGNAL OR OEM
إصدار الشهادات: UL, ETL, CE,CPR, RoHS
رقم الموديل: <i>NO.</i> <b>لا.</b> <i>7112326</i> <b>7112326</b>
الحد الأدنى لكمية: 305M / بكرة ، 100 بكرة
تفاصيل التغليف: بكرة خشبية ، كرتون ، منصة نقالة
وقت التسليم: عادة 25 يوم عمل
شروط الدفع: T / T ، L / C.
القدرة على العرض: 10000 مكبات / شهر ، 3050 كم / شهر
معلومات تفصيلية
عدد الموصلات: 4 أزواج اكتب: U / FTP CAT6A
السترة: LSZH اللون: رمادي مزرق/......
موصل: نحاس مجرد تطبيق: الاتصالات ، الشبكات ، الاتصالات / الكيبل التلفزيوني ، اتصال النطاق العريض ، الاتصالات / الدوائر التل
عازلة: رغوة البولي ايثيلين المعيار 1: ISO / IEC 11801-1 الإصدار 1.0
المعيار 2: ANSI / TIA-568-C.2 ANSI / TIA-568.2-D المعيار 3: UL444 、 UL1581 、 UL1666 、 IEC60332-1 、 EN50399
الدعم: 10Gbase-t 、 1000BASE-T درع: U / FTP ، محمية
تسليط الضوء:

كابل إيثرنت LSZH Cat6a

,

كابل شبكة CPR CAT6

,

كابل شبكة U / FTP CAT6


منتوج وصف

كابل شبكة U / FTP CAT 6A LSZH ، 500 ميجا هرتز ، 10 جيجابت في الثانية ، موصل نحاسي ، LSZH ، كابل إيثرنت Cat6a رقم 7112326

U / FTP CAT 6A PVC-Global Market (NO.7112326)

بناء

موصل: 0.57 ± 0.005 مم من النحاس العاري الصلب
أزواج: 4 أزواج
عازلة: 1.33 ± 0.05 مم رغوة PE
ألوان العزل: أزرق - أبيض / أزرق ، برتقالي - أبيض / برتقالي
أخضر - أبيض / أخضر ، بني - أبيض / بني
محمي رقائق AL / PET ، تغطية 100٪
تغطية كل زوج
سلك تفريغ 0.40 ± 0.005 مم TC
RipCord: قطن أو ألياف
سترة خارجية: 7.3 ± 0.5 مم LSZH

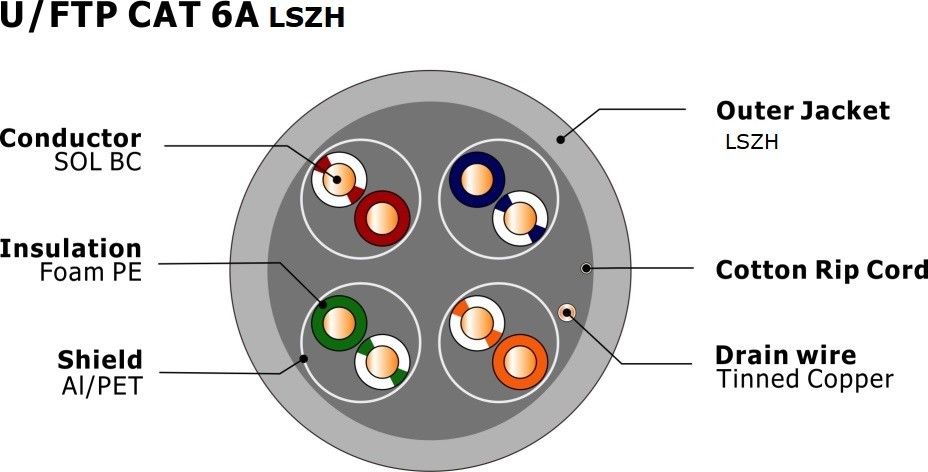

المقطع العرضي



كابل شبكة U / FTP CAT6 500 ميجا هرتز 10 جيجابت في الثانية موصل نحاسي LSZH سترة 0



دعم التطبيق

  • 10GBASE-T ، 1000BASE-T ، 100BASE-T ، 10BASE-T
  • 1Volp ، ISDN ، رمز ، 100MTPPDM ، تناظري و Datavideo ، POE Type1،2،3،4

الخصائص الكهربائية

مقاومة التيار المستمر < 9.38 أوم / 100 م @ 20 أوم
عدم توازن المقاومة DC 4٪ @ 20 ℃
السعة المتبادلة 5.6 nF / 100 م
مقاومة مميزة 1 - 100 ميجاهرتز: 100 ± 15 أوم
100-200 ميغا هيرتز: 100 ± 22 أوم
200-500 ميجاهرتز: 100 ± 32 أوم
أقصى تردد 500 ميجا هرتز
عدم اتزان السعة 330 pF / 100 م
NVP 67٪
انحراف التأخير ≤ 45 نانو / 100 م



خصائص الأداء



تكرر RL (الحد الأدنى) خسارة الإدراج (الحد الأقصى) تأخير الانتشار (حد أقصى) انحراف التأخير (الحد الأقصى) التالي (دقيقة) PS نيكست (دقيقة) ELNEXT (دقيقة) PSELNEXT (الحد الأدنى)
ميغا هيرتز ديسيبل ديسيبل / 100 م نانوثانية / 100 م نانوثانية / 100 م ديسيبل ديسيبل ديسيبل / 100 م ديسيبل / 100 م
1 20.0 2.1 570.0 45.0 74.3 72.3 67.8 64.8
4 23.0 3.8 552.0 45.0 65.3 63.3 55.8 52.8
10 25.0 6.0 545.4 45.0 59.3 57.3 47.8 44.7
16 25.0 7.6 543.0 45.0 56.2 54.2 43.7 40.7
20 25.0 8.5 542.1 45.0 54.8 52.8 41.8 38.8
31.25 23.6 10.7 540.4 45.0 51.9 49.9 37.9 34.9
62.5 21.5 15.4 538.6 45.0 47.4 45.4 31.9 28.9
100 20.1 19.8 537.6 45.0 44.3 42.3 27.8 24.8
200 18.0 29.0 536.1 45.0 39.8 37.8 21.8 18.8
300 17.3 36.4 536.1 45.0 37.1 35.1 18.3 15.3
400 17.3 43.0 535.8 45.0 35.3 33.3 15.8 12.8
500 17.3 45.3 535.6 45.0 33.8 31.8 13.8 10.8

※ ملاحظة: أداء الإرسال أعلاه لـ 100M ، 20 ± 2 ℃ في ظل الظروف المختبرة.



معلومات الطلب



العلامات HELLOSIGNAL NO.7112326 U / FTP CAT6A 4PR 23AWG LSZH ... 305M (1000FT) (أو حسب طلب الزبون)
الحزمة الداخلية 305 م / بكرة ، 305 م / بكرة (أو حسب طلب الزبون)
الحزمة الخارجية صندوق الألوان ، البليت (أو حسب طلب الزبون)
موعد التسليم عادة بعد 25 يومًا من استلام الإيداع.
ماركة HELLOSIGNAL® أو OEM





مزيد من المعلومات حول كابل CAT 6A

  • كابل CAT6A وهو اسمه كابل من الفئة 6 أ، تستخدم للبنية التحتية للكابلات للإنترنت والإيثرنت.
  • القط 6Aيتم تحديد الأداء للترددات التي تصل إلى 500 ميجاهرتز - أي ضعف أداء Cat 6.
  • يحتوي Cat 6A أيضًا على مواصفات تداخل فضائي محسّنة مقارنةً بـ Cat 6 ،التي تلتقط مستويات عالية من ضوضاء الفضائيين بترددات عالية.لمزيد من المعلومات حول ميزاته وتطبيقاته الرئيسية ،
  • يرجى مراجعة دليلنا الكامل لكابل Cat 6A.

 البناء والتعبئة والتغليف

  • 23 AWG نحاس صلب
  • U / UTP: يتكون الكبل من 4 أزواج ملتوية غير محمية ولا يوجد غلاف خارجي
  • U / FTP: يتكون الكبل من 4 أزواج محمية بشكل فردي
  • F / FTP: يتكون الكبل من 4 أزواج محمية بشكل فردي مع درع رقائق خارجي أيضًا
  • الكابلات السائبة معبأة بشكل أساسي في 100 م ، 305 م ، 300 م ، 500 م
  • تم اختيار PVC ، PE ، LSZH ، CM ، CMR ، CMP avaible للسترة

 التطبيقات

  • يمكن أن يدعم Cat6A 10 جيجابت في الثانية ، ويمكن أن تدعم الكابلات ترددات تصل إلى 500 ميجاهرتز
  • 10GBASE-T / POE + / HDBASE T
  • أجهزة الكمبيوتر وأجهزة الكمبيوتر المحمولة / التلفزيونات / نقاط وصول Wifi / الأجهزة التي تدعم الشبكة / الهواتف
  • المعايير المرجعية والشهادات
  • ISO / IEC 11801-1 الإصدار 1.0 |ANSI / TIA-568-C.2 |ANSI / TIA-568.2-D |IEC60332-1 |EN50399
  • UL / ETL / CPR / CE / DELTA / RoHS / REACH / ISO9001 / ANATEL / SABS

 موصلات

  • RJ-45 هو الموصل القياسي المستخدم مع مجموعة كبلات Cat6a.
  • RJ45 هو الموصل العام المستخدم مع 99٪ من أجهزة الشبكة.

 ملف مورد الإنتاج

  • Zion Communication هي واحدة من أكبر الشركات المصنعة والمصدرة لـ U / FTP CAT6A LSZH JACKET.
  • خبرة واسعة في التصنيع للتصدير وحل المشكلات.
  • تركز Zion Communication على احتياجات العملاء: توفير منتجات وخدمات نقل إشارة ذات جهد منخفض وإشارة تنافسية ، والاستمرار في إنشاء أقصى قيمة للعملاء!
  • تمتلك Zion Communications معدات إنتاج متقدمة ومهندسين ممتازين وعمال مهرة لضمان أفضل المنتجات لعملائنا.
  • تلتزم إدارتنا وفرق المبيعات الدولية بإرضاء عملائنا إلى أقصى حد.
