الطول الموجي التشغيلي (نانومتر): | 1260 ~ 1650 نانومتر | طول الألياف: | 1 م أو 1.5 م أو مطلوب |
---|---|---|---|
عرض النطاق الترددي (نانومتر): | 20 نيوتن متر | درجة حرارة التشغيل (℃): | -40 85 |
نوع الموصل: | SC / APC ، SC / UPC ، LC FC ST | ||
تسليط الضوء: | الفاصل الألياف البصرية,الخائن البصري plc |
الإدخال والإخراج | 1 × 8 PLC الفاصل | ||||||||
نوع التكوين | 1 × 8 | ||||||||
الطول الموجي التشغيلي (نانومتر) | 1260 ~ 1650 نانومتر | ||||||||
طول الألياف | 1 م أو 1.5 م أو مطلوب | ||||||||
عرض النطاق الترددي (نانومتر) | 20 نانومتر | ||||||||
نمط الحزمة | بلوكليس | ||||||||
نوع الألياف | وضع فردي G657A1 أو G652D | ||||||||
قطر الألياف | 0.9 مم | ||||||||
الخسارة المعتمدة على الاستقطاب (≤) ديسيبل | 0.3 | ||||||||
الخسارة المعتمدة على الطول الموجي (≤) ديسيبل | 0.3 | ||||||||
فقدان الإدراج النموذجي (≤) ديسيبل | 10.2 | ||||||||
خسارة الإدراج (≤) ديسيبل | 10.7 | ||||||||
انتظام الخسارة (≤) ديسيبل | 0.8 | ||||||||
درجة حرارة التشغيل (℃) | -40 85 | ||||||||
درجة حرارة التخزين (℃) | -40 85 | ||||||||
أبعاد حزمة الختم (مم) | 50 * 4 * 4 | ||||||||
أبعاد حزمة الختم (mm) | 60 * 7 * 4 | ||||||||
نوع الموصل | SC / APC ، SC / UPC ، LC FC ST | ||||||||
ماركة | HELLOSIGNAL® أو OEM | ||||||||
موعد التسليم | عادة بعد 25 يومًا من استلام الإيداع. | ||||||||
موك | 20 قطعة |

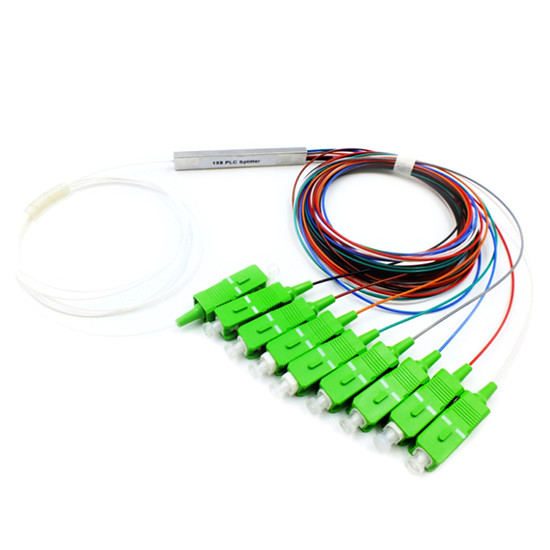

1 × 8 Fiber PLC Splitter Single Mode Blockless PLC Fiber Optic Couplitter يمكنه دمج وظائف متعددة في شريحة واحدة لتقليل الحجم والتكلفة بشكل كبير.يستخدم على نطاق واسع في شبكات PON لتحقيق إدارة طاقة الإشارة الضوئية.يوضح الشكل التالي مقسم ألياف PLC 1X8 غير مترابط مع GPON OLT و ONT من خلال إغلاق لصق الألياف البصرية.
مقسمات PLC (دائرة الموجة الخفيفة المستوية) هي مقسمات أحادية الوضع مع نسبة انقسام متساوية من ألياف إدخال واحدة إلى ألياف إخراج متعددة.مقسم الألياف PLC 1 × 8 مع 1 مدخل و 8 ألياف مخرجة مع نسبة تقسيم متساوية عبر جميع الألياف بغض النظر عن الطول الموجي للإدخال.تتوفر مقسمات PLC بألياف أحادية الأنبوب فضفاضة 900 ميكرون وتنتهي أو غير منتهية حسب احتياجاتك.تأتي مقسمات PLC غير المترابطة بدون موصلات لسهولة الربط أو التوصيل.تتوفر مقسمات PLC الموصلة مع اختيارك من موصلات الألياف البصرية: LC / UPC و LC / APC و SC / UPC و SC / APC و FC / UPC و FC / APC و ST / UPC.
معامل | 1 × N PLC الفاصل ؛2 × N PLC الفاصل | ||||||||
معامل | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | 1 × 128 | ||
2 × 2 | 2 × 4 | 2 × 8 | 2 × 16 | 2 × 32 | 2 × 64 | 2 × 128 | |||
الطول الموجي التشغيل (مم) | 1260 ~ 1650 | ||||||||
نوع الألياف | G657A1 أو حسب الطلب | ||||||||
خسارة الإدراج (ديسيبل) (درجة P / S) |
1 × ن | 3.8 / 4.0 | 7.2 / 7.4 | 10.3 / 10.7 | 13.5 / 13.7 | 16.5 / 16.9 | 20.5 / 21.0 | 23.8 / 24.2 | |
2 × ن | 3.9 / 4.2 | 7.3 / 7.6 | 10.5 / 11 | 14.4 / 14.6 | 17.4 / 17.9 | 21.0 / 21.5 | 24.5 / 25.0 | ||
انتظام الخسارة (ديسيبل) | <0.4 | <0.6 | <0.8 | <1.0 | <1.5 | <2.0 | <2.5 | ||
PDL (ديسيبل) | <0.2 | <0.2 | <0.2 | <0.3 | <0.3 | <0.4 | <0.4 | ||
خسارة العودة (ديسيبل) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
الاتجاهية (ديسيبل) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
الخسارة المعتمدة على الطول الموجي (ديسيبل) | <0.5 | <0.5 | <0.5 | <0.5 | <1.0 | <1.0 | <1.0 | ||
طول الألياف (م) | 1 م أو حسب الطلب | ||||||||
استقرار درجة الحرارة (-20 ~ + 80 درجة مئوية) | <0.5 | ||||||||
درجة حرارة التشغيل (درجة مئوية) | - 20 ~ + 80 | ||||||||
درجة حرارة التخزين (درجة مئوية) | - 40 ~ + 80 | ||||||||
الحد الأقصى لتسليم الطاقة (ميغاواط) | 500.0 | ||||||||
ملاحظة: المواصفات المذكورة أعلاه للأجهزة بدون موصل.أضف خسارة إضافية بمقدار 0.2 ديسيبل لكل موصل. |
أ | ب | د | F | F | |||||
ميناء | طَرد | قطر الألياف | طول الألياف | موصل | |||||
0102 = 1 × 2 0104 = 1 × 4 0108 = 1 × 8 0116 = 1 × 16 0132 = 1 × 32 0164 = 1 × 64 1128 = 1 × 128 0202 = 2 × 2 0204 = 2 × 4 0208 = 2 × 8 0216 = 2 × 16 0232 = 2 × 32 0264 = 2 × 64 2128 = 2 × 128 |
1 = عارية 2 = بلوكليس 3 = وحدة صندوق ABS 4 = مربع lnsert 5 = نوع البليت 6 = الرف Z = حسب الطلب |
0 = 250 ميكرومتر 1 = 900 ميكرومتر 2 = 2.0 مم 3 = 3.0 مم |
0 = 0.5 م 1 = 1.0 م 2 = 1.5 م 3 = 2.0 م 4 = 3.0 م 5 = 4.0 م Z = حسب الطلب |
0 = لا شيء 1 = FC / APC 2 = FC / UPC 3 = SC / APC 4 = SC / UPC 5 = LC / APC 6 = LC / UPC 7 = شارع Z = حسب الطلب |
