الطول الموجي التشغيلي (نانومتر): | 1260 ~ 1650 نانومتر | طول الألياف: | 1.5 م |
---|---|---|---|
درجة حرارة التشغيل (℃): | -40 85 | نوع الموصل: | SC / APC ، SC / UPC ، LC FC ST |
تسليط الضوء: | الفاصل الألياف البصرية,الخائن البصري plc |
نوع الفاصل PLC | 1 × 32 PLC الفاصل | ||||||||
نوع التكوين | 1 × 32 | ||||||||
الطول الموجي التشغيلي (نانومتر) | 1260 ~ 1650 نانومتر | ||||||||
طول الألياف | 1.5 م | ||||||||
الاتجاهية (≥) ديسيبل | 55 | ||||||||
نمط الحزمة | وحدة LGX | ||||||||
نوع الألياف | وضع فردي G657A1 أو G652D | ||||||||
قطر الألياف | 0.9 مم ، 2.0 مم ، 3.0 مم | ||||||||
الخسارة المعتمدة على الاستقطاب (≤) ديسيبل | 0.3 | ||||||||
الخسارة المعتمدة على الطول الموجي (≤) ديسيبل | 0.5 | ||||||||
فقدان الإدراج النموذجي (≤) ديسيبل | 16.2 | ||||||||
خسارة الإدراج (≤) ديسيبل | 17.1 | ||||||||
انتظام الخسارة (≤) ديسيبل | 1.5 | ||||||||
درجة حرارة التشغيل (℃) | -40 85 | ||||||||
درجة حرارة التخزين (℃) | -40 85 | ||||||||
أبعاد حزمة الختم (مم) | 130 * 100 * 102 | ||||||||
نوع الموصل | SC / APC ، SC / UPC ، LC FC ST | ||||||||
ماركة | HELLOSIGNAL® أو OEM | ||||||||
موعد التسليم | عادة بعد 25 يومًا من استلام الإيداع. | ||||||||
موك | 20 قطعة |

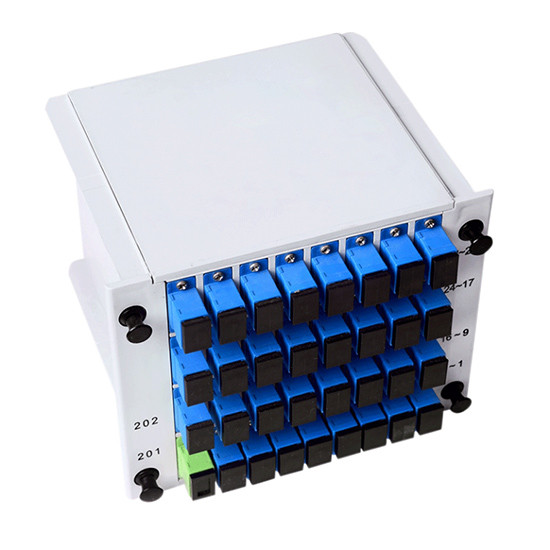

تم تصميم الفاصل البصري 1X32 LGX Single Mode PLC Splitter مع محولات SC لتناسب لوحة تصحيح الألياف البصرية المثبتة على حامل 19 ″ 3RU.يمكنك تخصيصه باستخدام اتصال أنواع SC LC FC ST وفقًا لمتطلباتك.هذا الفاصل البصري 1X32 نوع LGX plc يجعل التوصيلات عالية الكثافة سهلة.
يستخدم هذا الفاصل البصري تقنية Planer Light wave Circuit (PLC) لنسبة الانقسام 2 و 4 و 8،16 و 32 و 64. يشير نوع الأنبوب الصغير الفاصل البصري إلى المنفذ 0.9 مم من الألياف الانزلاقية ذات الإخراج المباشر متعدد القنوات بتصميم مضغوط وسهل الاستخدام تطبيق لشبكة FTTXnetwork أو LAN / WAN أو شبكة CATV.
معامل | 1 × N PLC الفاصل ؛2 × N PLC الفاصل | ||||||||
معامل | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | 1 × 128 | ||
2 × 2 | 2 × 4 | 2 × 8 | 2 × 16 | 2 × 32 | 2 × 64 | 2 × 128 | |||
الطول الموجي التشغيل (مم) | 1260 ~ 1650 | ||||||||
نوع الألياف | G657A1 أو حسب الطلب | ||||||||
خسارة الإدراج (ديسيبل) (درجة P / S) |
1 × ن | 3.8 / 4.0 | 7.2 / 7.4 | 10.3 / 10.7 | 13.5 / 13.7 | 16.5 / 16.9 | 20.5 / 21.0 | 23.8 / 24.2 | |
2 × ن | 3.9 / 4.2 | 7.3 / 7.6 | 10.5 / 11 | 14.4 / 14.6 | 17.4 / 17.9 | 21.0 / 21.5 | 24.5 / 25.0 | ||
انتظام الخسارة (ديسيبل) | <0.4 | <0.6 | <0.8 | <1.0 | <1.5 | <2.0 | <2.5 | ||
PDL (ديسيبل) | <0.2 | <0.2 | <0.2 | <0.3 | <0.3 | <0.4 | <0.4 | ||
خسارة العودة (ديسيبل) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
الاتجاهية (ديسيبل) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
الخسارة المعتمدة على الطول الموجي (ديسيبل) | <0.5 | <0.5 | <0.5 | <0.5 | <1.0 | <1.0 | <1.0 | ||
طول الألياف (م) | 1 م أو حسب الطلب | ||||||||
استقرار درجة الحرارة (-20 ~ + 80 درجة مئوية) | <0.5 | ||||||||
درجة حرارة التشغيل (درجة مئوية) | - 20 ~ + 80 | ||||||||
درجة حرارة التخزين (درجة مئوية) | - 40 ~ + 80 | ||||||||
الحد الأقصى لتسليم الطاقة (ميغاواط) | 500.0 |
ملاحظة: المواصفات المذكورة أعلاه للأجهزة بدون موصل.أضف خسارة إضافية بمقدار 0.2 ديسيبل لكل موصل.
أ | ب | د | F | F | |||||
ميناء | طَرد | قطر الألياف | طول الألياف | موصل | |||||
0102 = 1 × 2 0104 = 1 × 4 0108 = 1 × 8 0116 = 1 × 16 0132 = 1 × 32 0164 = 1 × 64 1128 = 1 × 128 0202 = 2 × 2 0204 = 2 × 4 0208 = 2 × 8 0216 = 2 × 16 0232 = 2 × 32 0264 = 2 × 64 2128 = 2 × 128 |
1 = عارية 2 = بلوكليس 3 = وحدة صندوق ABS 4 = مربع lnsert 5 = نوع البليت 6 = الرف Z = حسب الطلب |
0 = 250 ميكرومتر 1 = 900 ميكرومتر 2 = 2.0 مم 3 = 3.0 مم |
0 = 0.5 م 1 = 1.0 م 2 = 1.5 م 3 = 2.0 م 4 = 3.0 م 5 = 4.0 م Z = حسب الطلب |
0 = لا شيء 1 = FC / APC 2 = FC / UPC 3 = SC / APC 4 = SC / UPC 5 = LC / APC 6 = LC / UPC 7 = شارع Z = حسب الطلب |
