| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Zion communication OR OEM |
| إصدار الشهادات: | ISO, CE, RoHS, UL |
| رقم الموديل: | RF الكابل المحوري المموج |
| الحد الأدنى لكمية: | 1 كم |
| تفاصيل التغليف: | 100 م ، 300 م ، بكرة خشبية ، كرتون |
| وقت التسليم: | 25 يوم عمل |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 1000 كم / شهر |
| موصل داخلي: | أسلاك الألمنيوم المكسوة بالنحاس | عازلة: | رغوة البولي ايثيلين |
|---|---|---|---|
| موصل خارجي: | أنبوب نحاسي مموج حلزوني | السترة: | PE ، أسود |
| تصنيف القوة القصوى: | 15.6 كيلو واط | <i>Max.</i> <b>الأعلى.</b> <i>operating frequency</i> <b>تردد التشغيل</b>: | 10.2 جيجاهرتز |

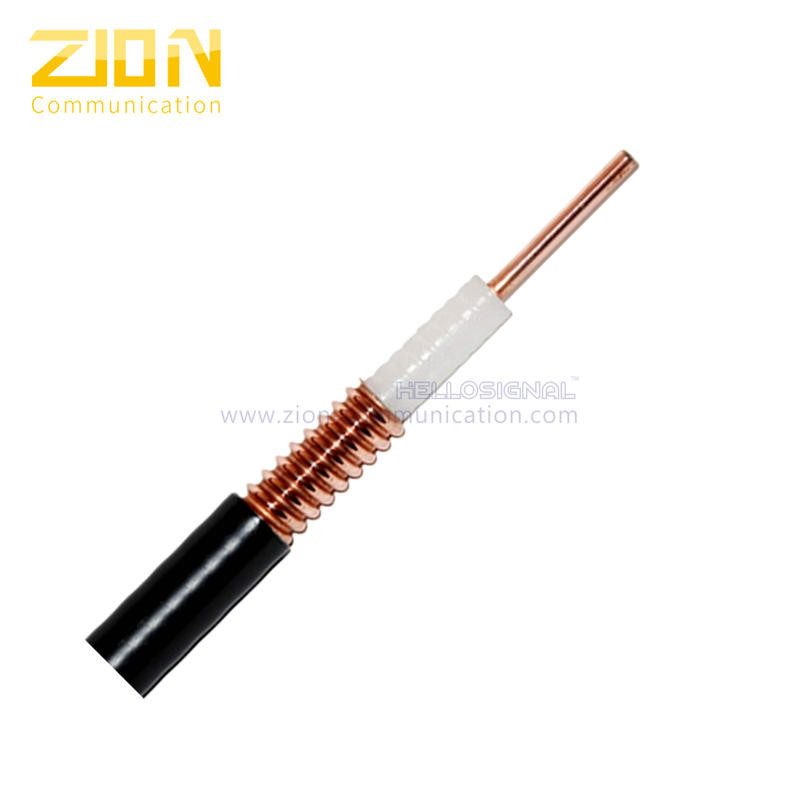

| 1/2 "سوبر مرنة حلزونية المموج النحاس أنبوب الترددات اللاسلكية الكابلات المحوريةرقم 7101105 | ||||||||
| معلمات البناء: | ||||||||
| موصل داخلي | 3.58 ± 0.03 مم سلك ألومنيوم مكسو بالنحاس | |||||||
| عازلة | 9.90 ± 0.20 مم PE الرغوي | |||||||
| موصل خارجي | 12.0 ± 0.20 مم أنبوب نحاسي مموج حلزوني | |||||||
| السترة | 15.70 ± 0.20 ملم PE ، أسود | |||||||
| الخصائص الكهربائية: | ||||||||
| السعة | 83 بيكو فاراد / م |  |
||||||
| معاوقة | 50 ± 2 Ω | |||||||
| سرعة التكاثر | 81٪ | |||||||
| تصنيف القوة القصوى | 15.6 كيلو واط | |||||||
| الأعلى.تردد التشغيل | 10.2 جيجاهرتز | |||||||
| مقاومة العزل | > 10000 متر مكعب | |||||||
| الجهد الانهيار DC | 2500 فولت | |||||||
| جهد اختبار شرارة السترة | 5000 فرمس | |||||||
| مقاومة التيار المستمر للموصل الداخلي | 2.97 Ω / كم | |||||||
| المقاومة الخارجية للموصل DC | 6.30 Ω / كم | |||||||
| توهين التدريع | ≥ 120 ديسيبل | |||||||
| VSWR | ||||||||
| 30 ميجا هرتز -3000 ميجا هرتز | ≤ 1.15 | |||||||
| 3000 ميجا هرتز -4000 ميجا هرتز | ≤ 1.15 | |||||||
| 4000 ميجا هرتز - 5000 ميجا هرتز | ≤ 1.20 | |||||||
| PIM | ||||||||
| التعديل البيني (الترتيب الثالث ، 2 * 20 واط) | ≤ - 160 ديسيبل | |||||||
| الخواص الميكانيكية: | ||||||||
| الانحناء الشعاع (ثني واحد) | 25 ملم | |||||||
| نصف قطر الانحناء (ثني متكرر) | 55 ملم | |||||||
| لحظة الانحناء | 2.5 نيوتن | |||||||
| قوة سحق اللوحة المسطحة | 12 نيوتن / مم | |||||||
| قوة الشد | 750 شمال | |||||||
| الخواص الميكانيكية: | ||||||||
| سترة PE | سترة LSZH | |||||||
| درجة حرارة التثبيت | -40 درجة إلى +60 درجة | -20 إلى + 60 ℃ | ||||||
| درجة حرارة التشغيل | -55 درجة إلى +85 درجة | -30 درجة إلى +80 درجة | ||||||
| درجة حرارة التخزين | -70 درجة إلى +85 درجة | -30 درجة إلى +80 درجة | ||||||
| التوهين (20 ℃): | ||||||||
| التردد (ميجاهرتز) | التوهين (ديسيبل / 100 م) | متوسط الطاقة (KW) | ||||||
| 200 | 4.60 | 1.53 | ||||||
| 450 | 7.04 | 1.00 | ||||||
| 800 | 9.57 | 0.74 | ||||||
| 900 | 10.20 | 0.69 | ||||||
| 1800 | 14.90 | 0.47 | ||||||
| 2000 | 15.80 | 0.45 | ||||||
| 2200 | 16.70 | 0.42 | ||||||
| 2500 | 17.90 | 0.39 | ||||||
| 2700 | 18.80 | 0.38 | ||||||
| 3000 | 19.90 | 0.36 | ||||||
| 3400 | 21.40 | 0.33 | ||||||
| 4000 | 23.50 | 0.30 | ||||||
| 5000 | 26.80 | 0.26 | ||||||
| 6000 | 29.80 | 0.24 | ||||||
| يجب أن تكون قيمة التوهين القصوى 105٪ من قيمة التوهين الاسمية | ||||||||
| المعايير ومعلومات الطلب: | ||||||||
| مقاوم للحرائق | IEC 60754-1 ، -2 ؛IEC 60332-1 ، -2 ؛IEC 61034-1، -2 ؛IEC 60332-3-24 | |||||||
| بنفايات | متوافق مع RoHS 2011/65 / EU | |||||||
| موعد التسليم | عادة بعد 25 يومًا من استلام الإيداع. | |||||||
| العلامات | HELLOSIGNAL 1/2 "كابل RF متحد المحور مرن للغاية ××× م | |||||||
