| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HELLOSIGNAL® OR OEM |
| الحد الأدنى لكمية: | 50 جهاز كمبيوتر شخصى |
| تفاصيل التغليف: | 10 قطعة / كيس بلاستيك |
| وقت التسليم: | عادة بعد 25 يومًا من استلام الإيداع. |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | لا حدود |
| متانة: | <0.3 ديسيبل تغيير نموذجي ، 200 نضوج | التبادل: | ≤0.2 ديسيبل |
|---|---|---|---|
| قوة الشد: | > 70N | مرات التوصيل: | 500 ينًا يابانيًا |
| درجة حرارة التشغيل (℃）: | -40 إلى + 85 درجة مئوية |
تم تصميم سلك تصحيح الألياف 12F MPO (MTP) -MPO (MTP) من أجل 40G QSFP + SR4
40G QSFP + CSR4 و 100G QSFP28 SR4 اتصالات مباشرة ومركز بيانات عالي الكثافة
| الكود الصهيوني | وصف صهيون | |||||||

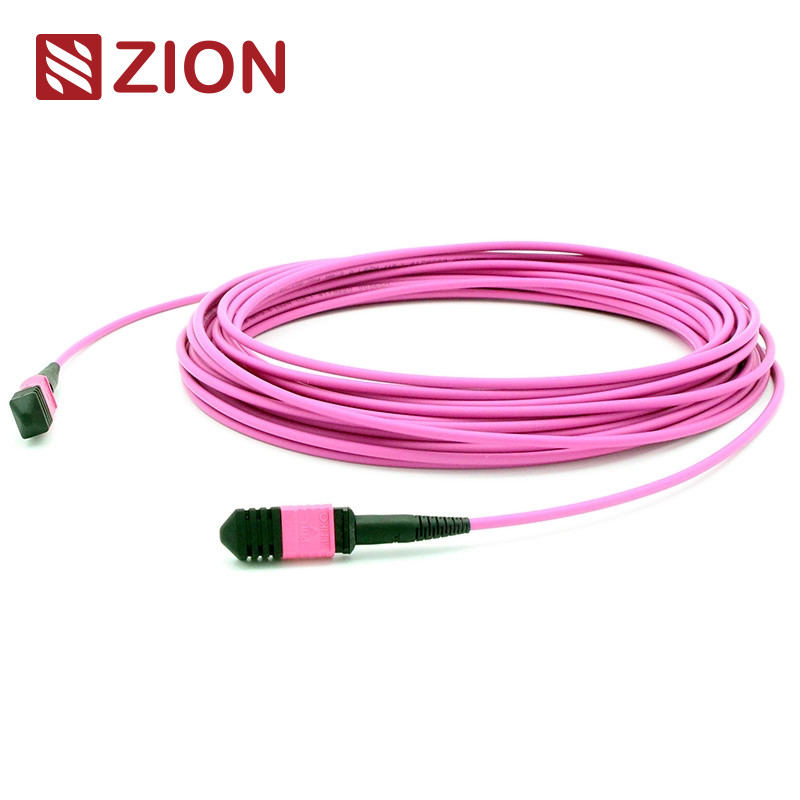

| ZCM1128HMA1X | MPO أنثى إلى MPO أنثى OM4 3.0mm LSZH 12 ألياف MPO Patch Cord عدادات مخصصة | |||||||
| موصل MPO هو نوع من موصلات الألياف.MPO (Multi-Fiber Push On) هو نوع من موصلات الألياف متعددة النواة.يستخدم نظام MPO للربط المسبق للألياف عالية الكثافة حاليًا بشكل أساسي في تطبيق البيئات عالية الكثافة لمراكز البيانات ، وتطبيق الألياف الضوئية على المبنى ، وتطبيقات الاتصال الداخلي داخل معدات الإرسال والاستقبال الضوئية مثل الجهاز البصري ، 40 جرام ، 100 جرام ، QSFP +. | ||||||||
| يتم تمييز أنواع موصل MPO وفقًا للوائح IEC 61754-7: الأرقام الأساسية (رقم المصفوفة) ، رأس الذكر (ذكر ، أنثى) ، قطبية (كمبيوتر شخصي أو APC). | ||||||||
| MPO-MPO 3.0 مم LSZH الألياف التصحيح الحبل.يتم إنهاء MPO Fiber Patch Cord بموصل MPO على كلا الطرفين.يقوم سلك التصحيح الليفي MPO بتوصيل وحدات MPO معًا كرابط دائم.يتوفر سلك تصحيح الألياف MPO مع ألياف 12 و 24 و 48 و 60 و 72 و 96144 ألياف.دعم سرعات تصل إلى 10/40 / 100Gbps حلول مركز البيانات.يتم اعتمادها عادةً لربط الأشرطة أو الألواح أو فوهات مراوح MPO القوية ، ولتسهيل النشر السريع للكابلات الأساسية عالية الكثافة في مراكز البيانات والبيئات الأخرى عالية الألياف.إلى جانب ذلك ، يوفر MPO أيضًا قدرًا كبيرًا من المرونة والراحة بمجرد أن تضطر إلى تغيير نمط الموصل في لوحات التصحيح.بدلاً من تغيير الموصل الموجود على جذع الكبل ، ما عليك سوى تثبيت شريط جديد بنمط الموصل الجديد على جانب التوصيل المتقاطع من لوحة التصحيح. | ||||||||
| تم تصميم سلك التصحيح الليفي 12F MPO-MPO من أجل 40G QSFP + SR4 و 40G QSFP + CSR4 و 100G QSFP28 SR4 للاتصالات المباشرة ومركز البيانات عالي الكثافة. | ||||||||
المعيار الصناعي للموصلات:
| موصل | مرجع | تفاصيل السكن | ||||||
| MPO Singlemode | IEC 61754-7 | SM APC: موصلات خضراء + التمهيد الأسود (خسارة قياسية MPO) SM APC: موصلات صفراء + التمهيد الأسود (خسارة فائقة منخفضة MPO) |
||||||
| MPO Multimode | IEC 61754-7 | OM1 & OM2 PC: موصلات بيج + التمهيد الأسود (Standard Loss MPO) كمبيوتر OM3 و OM4: موصلات Aqua + التمهيد الأسود (قياسي وفائق خسارة منخفضة MPO) OM3 & OM4 PC: موصلات Heather Violet + التمهيد الأسود (خسارة قياسية MPO) |
||||||
| يفي بمعيار IEC IEC-61754-7 ؛IEC61755 ، Telcordia GR-1435-CORE ، JIS C5982 ؛الكابلات الهيكلية المتوافقة مع TIA-604-5 (FOCIS5) وفقًا لـ TIA-568-C | ||||||||
| 10G متوافقة مع القنوات الليفية | ||||||||
| 40 جرام و 100 جرام IEEE 802.3 |
المواصفات البصرية:
| عناصر المواصفات. | وضع فردي (مصقول 8 درجات APC) | Multimode (PC Flat polish) | ||||||
| خسارة nsertion (MPO) (إيك 61300-3-34) |
خسارة قياسية:≤0.75 ديسيبل (حد أقصى) ، ≤0.50 ديسيبل (نموذجي) خسارة منخفضة للغاية:≤0.35 ديسيبل (حد أقصى) ، ≤0.20 ديسيبل (نموذجي) |
خسارة قياسية:≤0.6 ديسيبل (حد أقصى) ، ≤0.50 (نموذجي) خسارة منخفضة للغاية:≤0.35 ديسيبل (حد أقصى) ، ≤0.20 ديسيبل (نموذجي) |
||||||
| خسارة الإدراج (LC / SC / FC / ST) (إيك 61300-3-6) |
≤0.3 ديسيبل | ≤0.3 ديسيبل | ||||||
| خسارة العودة (MPO) | ≥ 60 ديسيبل(8 درجة تلميع) | ≥25 ديسيبل | ||||||
| خسارة العودة (LC / SC / FC / ST) | APC≥60dB ؛UPC≥50 ديسيبل | ≥35 ديسيبل | ||||||
| متانة | <0.3d تغيير نموذجي ، 200 نضوج | |||||||
| التبادل | ≤0.2 ديسيبل | |||||||
| قوة الشد | > 70N | |||||||
| مرات التوصيل | ≤500 | |||||||
| درجة حرارة التشغيل (℃) | · -40 إلى + 85 درجة مئوية | |||||||
| سمات: | ||||||||
| خسارة إدخال منخفضة ، خسارة عودة عالية | ||||||||
| موصل متعدد الألياف قائم على MT و 4،8،12 و 24 نهاية وتجميعات موصلات الألياف | ||||||||
| حل اقتصادي لإنهاء الألياف بكميات كبيرة | ||||||||
| مصممة لتطبيقات SM و MM ذات الخسارة المنخفضة والخسارة القياسية | ||||||||
| تتوفر خيارات كابل دائري متين وكابل بيضاوي وشريط مكشوف | ||||||||
| العلب المرمزة بالألوان متاحة للتمييز بين نوع الألياف ونوع التلميع و / أو درجة الموصل | ||||||||
| جيد في التكرار والتبادل |
| طلب: | ||||||||
| جميع موصلات MPO الخاصة بشركة OMC هي من Senko / Nissin / Sumitomo.MPO Fiber Patch Cord هو نوع من مجموعات الكابلات عالية الكثافة التي تستخدم بشكل عام في ثلاثة مجالات. | ||||||||
| تطبيق مركز البيانات مع بيئة درجة عالية الكثافة | ||||||||
| الألياف الضوئية للمبنى | ||||||||
| تطبيق الموصل الداخلي في معدات الألياف. |
قواعد التسمية ومعلومات تأكيد الطلب:
Push Pull Tab لـ Senko MPO
MPO-MPO 12F رسم سلك التصحيح الليفي.
| الطول الكلي (L) (م) | طول التسامح (سم) | |||||||
| 0 <L <1 | + 5 / -0 | |||||||
| 1 <L <10 | + 10 / -0 | |||||||
| 10 <L <40 | + 15 / -0 | |||||||
| 40 <ل | + 0.5٪ × L / -0 | |||||||
تساعد ثلاث طرق اتصال في الحفاظ على قطبية MTP / MPO الصحيحة
1. قطبية اتصال
القطبية تستخدم كبلات MPO تصميم مفتاح لأعلى ولأسفل.لذلك ، كما هو موضح في الشكل أدناه ، الموضع 1 من واحد
الموصل مطابق للموضع 1 لموصل آخر.لا يوجد انعكاس قطبي.لذلك ، عندما نستخدم قطبية كبل MTP للاتصال ، يجب أن نستخدم كابلات التصحيح المزدوجة AB على أحد طرفيها وكابلات التصحيح المزدوجة AA على الطرف الآخر.نظرًا لأنه في هذا الارتباط ، يجب أن يتصل Rx1 بـ Tx1.إذا لم نستخدم كبل التصحيح المزدوج AA ، وفقًا لمبدأ تصميم قطبية كبل MTP ، فقد ينتقل الألياف 1 إلى الألياف 1 ، وهذا يعني أن Rx1 قد ينتقل إلى Rx1 ، مما قد يتسبب في حدوث أخطاء.
2. اتصال القطبية ب
تستخدم كبلات Polarity B MTP تصميمًا للمفتاح.لذلك ، كما هو موضح في الشكل أدناه ، فإن الموضع 1 لأحد الموصلات يتوافق مع الموضع 12 لموصل آخر.لذلك ، عندما نستخدم كبل القطبية B MTP للاتصال ، يجب أن نستخدم كبلات التصحيح المزدوجة AB على كلا الطرفين.نظرًا لأن المفتاح حتى تصميم المفتاح يساعد على قلب القطبية ، مما يجعل الألياف 1 تنتقل إلى الألياف 12 ، أي أن Rx1 ينقل إلى Tx1.
3. اتصال قطبية ج
مثل كبلات القطبية A MPO ، تستخدم كبلات القطبية C MPO أيضًا تصميم مفتاح لأسفل.ومع ذلك ، يوجد داخل الكبل تصميم متقاطع من الألياف ، مما يجعل الموضع 1 لموصل واحد مطابقًا للموضع 2 من
موصل آخر.كما هو موضح في الشكل أدناه ، عندما نستخدم كبل قطبية C MTP للاتصال ، يجب أن نستخدم كبلات التصحيح المزدوجة AB على كلا الطرفين.نظرًا لأن تصميم الألياف المتقاطعة يساعد على قلب القطبية ، مما يجعل الألياف 1 تنتقل إلى الألياف 2 ، فإن Rx1 ينقل إلى Tx1.
ملاحظة: نوع القطبية موجود في قواعد التسمية التالية - القطبية أ ； قطبية ب ； قطبية ج
كابل جذع ساخن للاتصالات من Zion
| الكود الصهيوني | وصف صهيون | |||||||
| 7236001 | ZCM1122HIA1X | MPO أنثى إلى MPO أنثى SM 3.0mm LSZH 12 ألياف MPO Patch Cord متر مخصص | ||||||
| 7236002 | ZCM1152HIA1X | MPO أنثى إلى MPO أنثى SM 3.0mm LSZH 24 ألياف MPO Patch Cord متر مخصص | ||||||
| 7236003 | ZCM1127HLA1X | MPO أنثى إلى MPO أنثى OM3 3.0mm LSZH 12 ألياف MPO Patch Cord عدادات مخصصة | ||||||
| 7236004 | ZCM1157HLA1X | MPO أنثى إلى MPO أنثى OM3 3.0 مم LSZH 24 ألياف MPO Patch Cord عدادات مخصصة | ||||||
| 7236005 | ZCM1128HMA1X | MPO أنثى إلى MPO أنثى OM4 3.0mm LSZH 12 ألياف MPO Patch Cord عدادات مخصصة | ||||||
| 7236006 | ZCM1158HMA1X | MPO أنثى إلى MPO أنثى OM4 3.0mm LSZH 24 ألياف MPO Patch Cord عدادات مخصصة | ||||||
| 7236007 | ZCM2122HIA1X | MTP أنثى إلى MTP أنثى SM 3.0mm LSZH 12 ألياف MTP تصحيح الحبل متر مخصص | ||||||
| 7236008 | ZCM2152HIA1X | MTP أنثى إلى MTP أنثى SM 3.0mm LSZH 24 ألياف MTP تصحيح الحبل متر مخصص | ||||||
| 7236009 | ZCM2127HLA1X | MTP أنثى إلى أنثى MTP OM3 3.0mm LSZH 12 ألياف MTP عدادات مخصصة لسلك التصحيح | ||||||
| 7236010 | ZCM2157HLA1X | MTP أنثى إلى MTP أنثى OM3 3.0 مم LSZH 24 ألياف MTP عدادات مخصصة لسلك التصحيح | ||||||
| 7236011 | ZCM2128HMA1X | MTP أنثى إلى أنثى MTP OM4 3.0mm LSZH 12 ألياف MTP عدادات مخصصة لسلك التصحيح | ||||||
| 7236012 | ZCM2158HMA1X | MTP أنثى إلى أنثى MTP OM4 3.0mm LSZH 24 ألياف MTP عدادات مخصصة لسلك التصحيح | ||||||
التعبئة والتغليف
| تم وضع علامة على حزمة كبلات الألياف الضوئية سهلة الحمل والمحمية جيدًا بواسطة OMC كإعداد افتراضي. حجم الكرتون القياسي: 34 * 22 * 15 سم ؛44 * 34 * 24 سم ؛54 * 39 * 34 سم.يعتمد الكرتون الذي سيتم استخدامه على البضائع الكمية.يمكن تخصيص التعبئة. | ||||||||
خدمة OEM / ODM لك
| 1. لون الكابل ، كلمة الطباعة ، مادة سترة الكابل ، لون الموصل | ||||||||
| 2. تسمية OEM ، تحديد الحلقة ، تسمية الكابلوصندوق ، علامات الشحن | ||||||||
| 3. مستوى جودة مختلف. |
