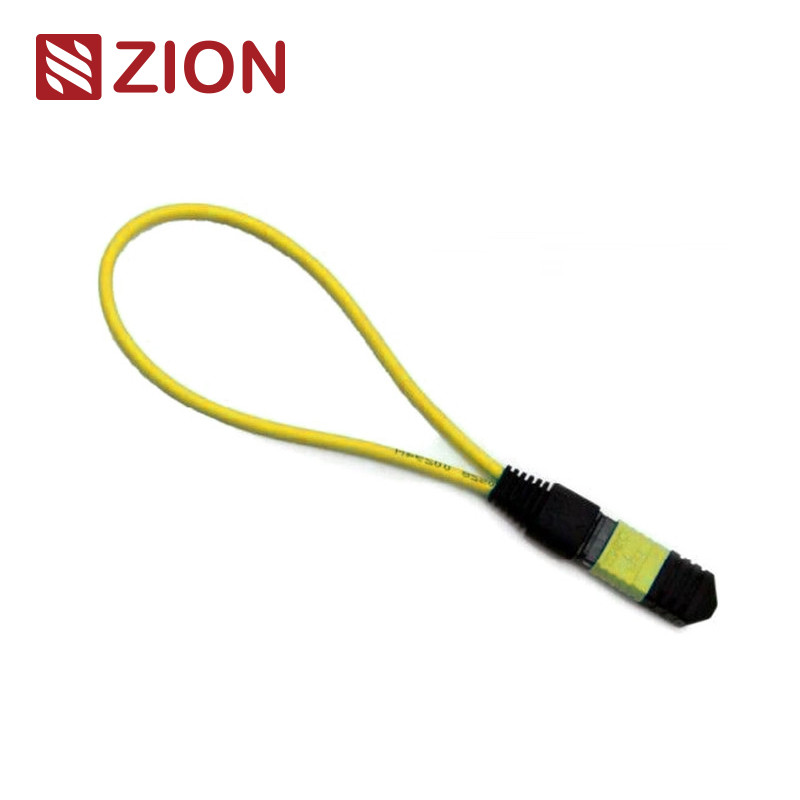

تحتوي حلقة MTP على خط قفز الحلقة الخلفية MTP في LOOPBACK ، وتضع طرفي الألياف في موصل MTP لتحقيق مسار الضوء في نفس الموصل.يمكن لسعة الإطلاق وحساسية الاستقبال للجهاز ، خاصةً في اتصالات شبكة 40 / 100G ، تحديد العديد من الظواهر المحتملة عن طريق إرجاع الإشارات لتحقيق اختبار وتقييم فعالين لواجهة coMTPnent أو واجهة واحدة على شبكة الألياف.
هناك العديد من التكوينات لدائرة الألياف الضوئية ، والتي يمكن أن تستوعب موصل MTP ثماني النواة و 12 نواة و 24 نواة والعديد من تكوينات الألياف الليفية للتكيف مع المنفذ في الاختبار .8 F MTP Fiber Loopback Module يسمح بالتحقق من أجهزة الإرسال والاستقبال واختبارها يتميز بواجهة MTP - أجهزة 40GBASE-SR4 / CSR4 QSFP +.تسمح وحدة استرجاع الألياف 12F MTP بالتحقق والاختبار من أجهزة الإرسال والاستقبال التي تتميز بواجهة MTP - أجهزة 40GBASESR4 QSFP + أو 100GBASE-SR4.تتيح وحدة استرجاع الألياف 24F MTP التحقق والاختبار لأجهزة الإرسال والاستقبال التي تتميز بواجهة MTP - أجهزة 100GBASESR10 CXP / CFP.
توفر وحدات MTP Loopback إشارة حلقية لاختبار وظائف الإرسال والاستقبال.تستخدم على نطاق واسع في بيئة الاختبار خاصة في شبكات البصريات المتوازية 40 و 100G.تم تصميم Loopbacks لربط أجهزة الإرسال والاستقبال (TX) ومواقع الاستقبال (RX) لواجهات أجهزة الإرسال والاستقبال MTP.يمكن أن تسهل استرجاع MTP وتسريع اختبار IL لقطاعات الشبكات الضوئية عن طريق توصيلها بجذوع MTP / خيوط التصحيح.
تقدم OMC مجموعة من تجميعات استرجاع الألياف البصرية MTP من أجل النسخ والاختبار لشبكات وأنظمة MTP الخاصة بشبكة MTP.تُستخدم تجميعات MTP Loopback هذه لاختبار قدرة المرسل وحساسية جهاز الاستقبال لمعدات الشبكة بشكل فعال ، لا سيما بالنسبة لمتطلبات الاتصالات والبيانات.يتم تعبئتها في غلاف مضغوط لأعلى كثافة متاحة لهذه التطبيقات.
المعيار الصناعي للموصلات:
موصل
مرجع
تفاصيل السكن
وضع فردي MTP
EIA / TIA-604-5
SM APC: موصلات خضراء + التمهيد الأسود (Standard Loss MTP) SM APC: موصلات صفراء + التمهيد الأسود (MTP منخفض الخسارة للغاية)
MTP المتعدد
EIA / TIA-604-5
OM1 & OM2 PC: موصلات بيج + التمهيد الأسود (Standard Loss MTP) كمبيوتر OM3 و OM4: موصلات Aqua + التمهيد الأسود (قياسي وفائق الخسارة المتوسطة MTP) كمبيوتر OM3 و OM4: موصلات Heather Violet + التمهيد الأسود (خسارة قياسية MTP)
يفي بمعيار IEC IEC-61754-7 ؛IEC61755 ، Telcordia GR-1435-CORE ، JIS C5982 ؛الكابلات الهيكلية المتوافقة مع TIA-604-5 (FOCIS5) وفقًا لـ TIA-568-C
10G متوافقة مع القنوات الليفية
40 جرام و 100 جرام IEEE 802.3
تفاصيل المواد
المواصفات البصرية:
غرض
معامل
نوع الألياف
وضع فردي
قطر الألياف
9 / 125um
فقدان الإدراج
SM (G657A1)<1.0 ديسيبل
تعويض الخساره
SM>50 ديسيبل
اختبار الإدراج والسحب
فوق 600 مرة ، إيل<0.5 ديسيبل
درجة حرارة التشغيل
-40℃~ +80℃
اختبار استرجاع الألياف البصرية:
عادةً ما يكون اختبار الاسترجاع اختبارًا يتم فيه إرسال إشارة من جهاز اتصال وإعادتها مرة أخرى إلى الجهاز كطريقة لتحديد ما إذا كان يعمل بشكل جيد أو كطريقة لاستكشاف عقدة معيبة في الشبكة وإصلاحها.بالنسبة لاختبار استرجاع الألياف البصرية ، يتم استخدام الاسترجاع البصري للتحقق من الموثوقية التشغيلية للجهاز.باستخدام كبل استرجاع الألياف البصرية أو وحدة استرجاع الألياف البصرية لنقل البيانات ، يتم تكرار الإشارة المنبعثة من الجهاز من نهاية الإرسال (Tx) للمكون النشط إلى نهاية الاستقبال (Rx) لنفس المكون.
طلب:
عندما يتعلق الأمر بالتطبيق العملي ، غالبًا ما يتم استخدام اختبار استرجاع الألياف الضوئية لفحص أجهزة إرسال واستقبال الألياف البصرية.نظرًا لأن جهاز الإرسال والاستقبال يحتوي على منفذين لاستقبال الإشارة الضوئية وإرسالها ، فمن الضروري اختبار المنافذ لمعرفة ما إذا كانت لا تزال قيد التشغيل.وبالتالي ، فإن اختبار استرجاع الألياف الضوئية هو الطريقة الأكثر ملاءمة لصيانة جهاز الإرسال والاستقبال.تتم عملية الاختبار عن طريق توجيه إشارة الليزر من منفذ جهاز الإرسال إلى منفذ جهاز الاستقبال.ثم تتم مقارنة النمط المرسل بالنمط المستقبَل للتأكد من أنهما متطابقان ولا يوجد بهما خطأ.
بالتوازي مع 40G أو 100G MPO / MPO واجهة الإرسال والاستقبال
يمكن استخدام وحدة الاسترجاع لاختبار قدرة الإرسال وحساسية جهاز الاستقبال لمعدات شبكة الألياف البصرية.
قواعد التسمية ومعلومات تأكيد الطلب:
موصل
القناة الليفية
قطبية (قناة محاذاة)
أيهما تختار لجهاز الإرسال والاستقبال المحدد؟
بالنظر إلى الميزات المشتركة لجهاز الإرسال والاستقبال والاسترجاع ، يجب أن نفكر في نوع الموصل ونوع التلميع ونوع الكبل عند اختيار استرجاع لجهاز الإرسال والاستقبال.يتم تلخيص دليل الاختيار لبعض وحدات جهاز الإرسال والاستقبال الأكثر استخدامًا في الجداول التالية.
يناقش هذا المنشور خيارات استرجاع الألياف المحددة لبعض أجهزة إرسال واستقبال الألياف البصرية الأكثر استخدامًا.بالنسبة لوحدات جهاز الإرسال والاستقبال الأخرى غير المذكورة في هذا المنشور ، يمكننا أيضًا معرفة كيفية اختيار استرجاع مناسب لها من خلال الحصول على تفاصيل حول نوع الواجهة والاتصال المادي ونوع الكابل.
شركة Zion Communication's Hot MPO Fiber Optic Loopback
الكود الصهيوني
وصف صهيون
7236013
ZCM1111HXA1
8F MPO SM وحدة استرجاع الألياف البصرية / كابل
7236014
ZCM1121HXA1
12F MPO SM وحدة استرجاع الألياف البصرية / كابل
7236015
ZCM1141HXA1
24F MPO SM وحدة استرجاع الألياف البصرية / كابل
7236016
ZCM1116HXA1
8F MPO OM3 وحدة / كابل استرجاع الألياف البصرية
7236017
ZCM1126HXA1
12F MPO OM3 وحدة / كابل استرجاع الألياف البصرية
7236018
ZCM1146HXA1
24F MPO OM3 وحدة / كابل استرجاع الألياف البصرية
7236019
ZCM1117HXA1
8F MPO OM4 وحدة / كابل استرجاع الألياف البصرية
7236020
ZCM1127HXA1
12F MPO OM4 وحدة / كابل استرجاع الألياف البصرية
7236021
ZCM1147HXA1
24F MPO OM4 وحدة / كابل استرجاع الألياف البصرية
7236022
ZCM2111HXA1
8F MTP SM وحدة استرجاع الألياف البصرية / كابل
7236023
ZCM2121HXA1
وحدة استرجاع الألياف البصرية 12F MTP SM / كابل
7236024
ZCM2141HXA1
24F MTP SM وحدة استرجاع الألياف البصرية / كابل
7236025
ZCM2116HXA1
8F MTP OM3 وحدة / كابل استرجاع الألياف البصرية
7236026
ZCM2126HXA1
12F MTP OM3 وحدة / كابل استرجاع الألياف البصرية
7236027
ZCM2146HXA1
24F MTP OM3 وحدة / كابل استرجاع الألياف البصرية
7236028
ZCM2117HXA1
8F MTP OM4 وحدة / كابل استرجاع الألياف البصرية
7236029
ZCM2127HXA1
12F MTP OM4 وحدة / كابل استرجاع الألياف البصرية
7236030
ZCM2147HXA1
24F MTP OM4 وحدة / كابل استرجاع الألياف البصرية
التعبئة والتغليف
تم وضع علامة على حزمة كبلات الألياف الضوئية سهلة الحمل والمحمية جيدًا بواسطة OMC كإعداد افتراضي. حجم الكرتون القياسي: 34 * 22 * 15 سم ؛44 * 34 * 24 سم ؛54 * 39 * 34 سم.يعتمد الكرتون الذي سيتم استخدامه على البضائع الكمية.يمكن تخصيص التعبئة.
خدمة OEM / ODM لك
1. لون الكابل ، كلمة الطباعة ، مادة سترة الكابل ، لون الموصل
2. تسمية OEM ، تحديد الحلقة ، تسمية الكابلوصندوق ، علامات الشحن
