متانة: | <0.3d تغيير نموذجي ، 200 نضوج | التبادل: | ≤0.2 ديسيبل |
---|---|---|---|
اختبار الإدراج والسحب: | فوق 600 مرة ، IL < 0.5 ديسيبل | قوة الشد: | > 70N |
درجة حرارة التشغيل (℃): | -40 إلى + 85 درجة مئوية | ||
تسليط الضوء: | كبلات تسخير مستقيمة 12F 2.0 مم,كبل الألياف البصرية OM4 12 نواة |
الكود الصهيوني | وصف صهيون | |||||||

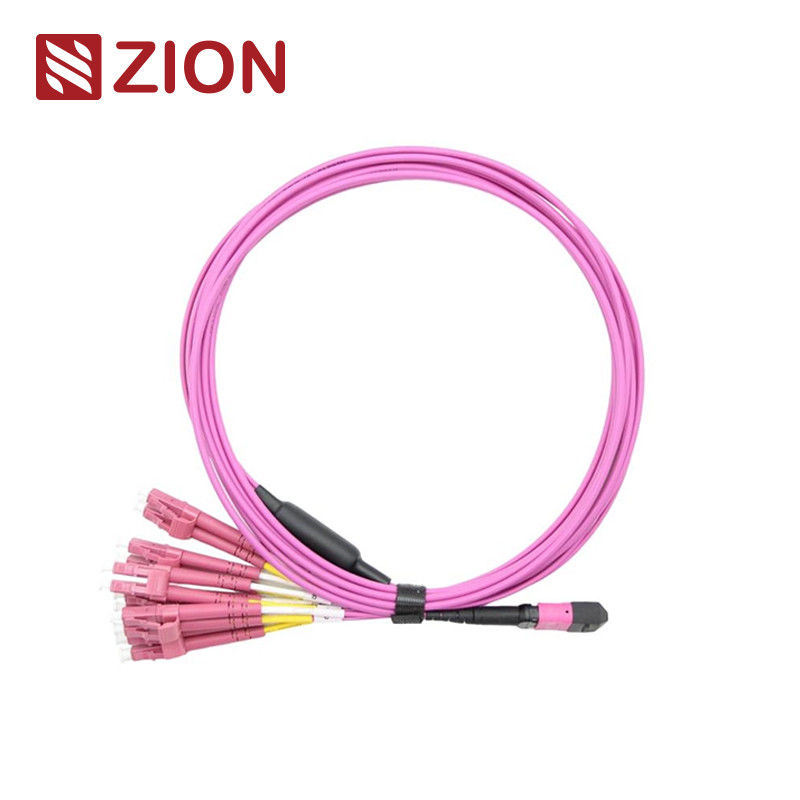

ZCM21A28HAAX | 12F MTP OM4 كابلات الألياف البصرية MTP-LC 2.0 مم المستقيمة | |||||||
موصل MTP هو نوع من موصلات الألياف.MTP (دفع متعدد الألياف) هو نوع من موصلات الألياف متعددة النواة.يستخدم نظام الربط المسبق للألياف عالية الكثافة MTP حاليًا بشكل أساسي في تطبيق البيئات عالية الكثافة لمراكز البيانات ، وتطبيق الألياف الضوئية على المبنى ، وتطبيقات الاتصال الداخلية داخل معدات الإرسال والاستقبال الضوئية مثل الجهاز البصري ، 40 جرام ، 100 جرام ، QSFP +. | ||||||||
يتم تمييز أنواع موصل MTP وفقًا للوائح EIA / TIA-604-5: الأرقام الأساسية (رقم المصفوفة) ، رأس الذكر (ذكر ، أنثى) ، قطبية (كمبيوتر شخصي أو APC). | ||||||||
12 نواة MTP إلى 6 LC Duplex (6xLC uniboot ؛ 12 LC Simplex) مجموعات كبلات التسخير المستقيمة. يتم إنهاء كابلات MTP- LC / SC / FC / ST المستقيمة بموصل MTP وموصل LC / SC / FC / ST على كلا الطرفين.تم تحسين كبلات التهوية المكونة من 12 قطعة (6 قطع لـ LC uniboot ؛ 12 LC Simplex) من أجل 40G QSFP + PLR4 إلى 10G SFP + LR البصريات المباشرة وتطبيقات مركز البيانات عالية الكثافة.لها نفس الطول.إنه مصمم خصيصًا لترقيع الألياف عالي الكثافة في مراكز البيانات التي تحتاج إلى توفير المساحة وتقليل مشاكل إدارة الكابلات. | ||||||||
12F MTP- LC / SC / FC / ST كبلات تسخير مستقيمة مصممة لـ 40G LR4 PSM و 40GBASE-SR4 و 40G QSFP + PLR4 ومركز البيانات عالي الكثافة.تم تحسينه لتطبيقات مركز البيانات عالي الكثافة 10/40 / 100G. |
المعيار الصناعي للموصلات:
موصل | مرجع | تفاصيل السكن | ||||||
وضع فردي MTP | EIA / TIA-604-5 | SM APC: موصلات خضراء + التمهيد الأسود (Standard Loss MTP) SM APC: موصلات صفراء + التمهيد الأسود (MTP منخفض الخسارة للغاية) |
||||||
MTP المتعدد | EIA / TIA-604-5 | OM1 & OM2 PC: موصلات بيج + التمهيد الأسود (Standard Loss MTP) كمبيوتر OM3 و OM4: موصلات Aqua + التمهيد الأسود (قياسي وفائق الخسارة المتوسطة MTP) كمبيوتر OM3 و OM4: موصلات Heather Violet + التمهيد الأسود (خسارة قياسية MTP) |
يفي بمعيار IEC IEC-61754-7 ؛IEC61755 ، Telcordia GR-1435-CORE ، JIS C5982 ؛الكابلات الهيكلية المتوافقة مع TIA-604-5 (FOCIS5) وفقًا لـ TIA-568-C | ||||||||
10G متوافقة مع القنوات الليفية | ||||||||
40 جرام و 100 جرام IEEE 802.3 |
المعيار الصناعي للموصلات الأخرى:
SC: TIA / EIA و FOCIS3 و GR-326.NTT-SC IEC61754-4 و JIS C5973 | ||||||||
LC: TIA / EIA ، FOCIS10 ، GR-326 EIA / TIA-604-10 ، IEC61754-20 و JIS C5973. | ||||||||
FC: EIA / TIA-604-04 ، FOCIS4 ، NTT-FC ، GR-326.IEC61754-13 و JIS C5973 | ||||||||
ST: TIA / EIA ، FOCIS2 ، GR-326.IEC61754-2 و JIS C5973 إلخ | ||||||||
E2000: IEC61754-15 |
متاح لى
G657A1 MTP-LC ، MTP-SCوMTP-FCوMTP-SCوMTP-STوبروتوكول MTP-E2000 | ||||||||
G657A2 / B2 MTP-LC ، MTP-SCوMTP-FCوMTP-SCوMTP-STوبروتوكول MTP-E2000 | ||||||||
G657B3 MTP-LC ، MTP-SCوMTP-FCوMTP-SCوMTP-STوبروتوكول MTP-E2000 | ||||||||
OM1 62.5 / 125 MTP-LC ، MTP-SCوMTP-FCوMTP-SCوMTP-STوبروتوكول MTP-E2000 | ||||||||
OM2 50/125 MTP-LC ، MTP-SCوMTP-FCوMTP-SCوMTP-STوبروتوكول MTP-E2000 | ||||||||
OM3 50/125 MTP-LC ، MTP-SCوMTP-FCوMTP-SCوMTP-STوبروتوكول MTP-E2000 | ||||||||
OM4 50/125 MTP-LC ، MTP-SCوMTP-FCوMTP-SCوMTP-STوبروتوكول MTP-E2000 | ||||||||
OM5 50/125 MTP-LC ، MTP-SCوMTP-FCوMTP-SCوMTP-STوبروتوكول MTP-E2000 |
المواصفات البصرية:
عناصر المواصفات. | وضع فردي (مصقول 8 درجات APC) | Multimode (PC Flat polish) | ||||||
فقدان nsertion (MTP) (إيك 61300-3-34) |
خسارة قياسية:≤0.75 ديسيبل (حد أقصى) ، ≤0.50 ديسيبل (نموذجي) خسارة منخفضة للغاية:≤0.35 ديسيبل (حد أقصى) ، ≤0.20 ديسيبل (نموذجي) |
خسارة قياسية:≤0.6 ديسيبل (حد أقصى) ، ≤0.50 (نموذجي) خسارة منخفضة للغاية:≤0.35 ديسيبل (حد أقصى) ، ≤0.20 ديسيبل (نموذجي) |
||||||
خسارة الإدراج (LC / SC / FC / ST) (إيك 61300-3-6) |
≤0.3 ديسيبل | ≤0.3 ديسيبل | ||||||
خسارة العودة (MTP) | ≥ 60 ديسيبل(8 درجة تلميع) | ≥25 ديسيبل | ||||||
خسارة العودة (LC / SC / FC / ST) | APC≥60dB ؛UPC≥50 ديسيبل | ≥35 ديسيبل | ||||||
متانة | <0.3 ديسيبل تغيير نموذجي ، 200 نضوج | |||||||
التبادل | ≤0.2 ديسيبل | |||||||
اختبار الإدراج والسحب | فوق 600 مرة ، إيل<0.5 ديسيبل | |||||||
قوة الشد | > 70N | |||||||
درجة حرارة التشغيل (℃) | · -40 إلى + 85 درجة مئوية |
سمات:
خسارة إدخال منخفضة ، خسارة عودة عالية | ||||||||
موصل متعدد الألياف قائم على MT و 4،8،12 و 24 نهاية وتجميعات موصلات الألياف | ||||||||
حل اقتصادي لإنهاء الألياف بكميات كبيرة | ||||||||
مصممة لتطبيقات SM و MM ذات الخسارة المنخفضة والخسارة القياسية | ||||||||
تتوفر خيارات كابل دائري متين وكابل بيضاوي وشريط مكشوف | ||||||||
العلب المرمزة بالألوان متاحة للتمييز بين نوع الألياف ونوع التلميع و / أو درجة الموصل | ||||||||
جيد في التكرار والتبادل |
تتضمن مزايا كبل / كبل MPO / MTP Patch بشكل عام ما يلي:
جودة عالية - كابلات MPO / MTP Patch / الكابلات الرئيسية منتهية مسبقًا في المصنع ، وتم اختبارها وتعبئتها جنبًا إلى جنب مع تقارير الاختبار.هذه التقارير بمثابة وثائق طويلة الأجل ومراقبة الجودة. | ||||||||
انخفاض حجم الكبل - كابلات MPO / MTP Patch / الكابلات الرئيسية لها أقطار صغيرة جدًا ، مما يقلل من حجم الكبل ويحسن ظروف تكييف الهواء في مراكز البيانات | ||||||||
توفير الوقت - من خلال تصميم التوصيل والتشغيل الخاص ، يمكن دمج كابلات MPO / MTP Patch / الكابلات الرئيسية وتوصيلها على الفور. فهي تساعد بشكل كبير في تقليل وقت التثبيت. |
طلب:
12F MTP- LC / SC / FC / ST كبلات تسخير مستقيمة مصممة لـ 40G LR4 PSM و 40GBASE-SR4 و 40G QSFP + PLR4 ومركز البيانات عالي الكثافة.تم تحسينه لتطبيقات مركز البيانات عالي الكثافة 10/40 / 100G. | ||||||||
جميع موصلات OMC MTP هي من Senko / Nissin / Sumitomo.كبل تصحيح الألياف MTP هو نوع من مجموعات الكابلات عالية الكثافة التي تستخدم بشكل عام في ثلاثة مجالات. | ||||||||
تطبيق مركز البيانات مع بيئة درجة عالية الكثافة | ||||||||
الألياف الضوئية للمبنى | ||||||||
تطبيق الموصل الداخلي في معدات الألياف. |
قواعد التسمية ومعلومات تأكيد الطلب:
كابلات تسخير مستقيمة MTP-LC من Zion Communication
الكود الصهيوني | وصف صهيون | |||||||
7236037 | ZCM11A12HIAX | 8F MPO SM كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
7236038 | ZCM11A22HIAX | 12F MPO SM كابلات الألياف البصرية MPO-LC 2.0mm مستقيم تسخير | ||||||
7236039 | ZCM11A52HIAX | 24F MPO SM كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
7236040 | ZCM11A17HAAX | 8F MPO OM3 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
7236041 | ZCM11A27HAAX | 12F MPO OM3 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
7236042 | ZCM11A57HAAX | 24F MPO OM3 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
7236043 | ZCM11A18HMAX | 8F MPO OM4 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
7236044 | ZCM11A28HMAX | 12F MPO OM4 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
7236045 | ZCM11A58HMAX | 24F MPO OM4 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
7236046 | ZCM21A12HIAX | 8F MTP SM كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
7236047 | ZCM21A22HIAX | 12F MTP SM كابلات الألياف البصرية MPO-LC 2.0mm مستقيم تسخير | ||||||
7236048 | ZCM21A52HIAX | 24F MTP SM كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
7236049 | ZCM21A17HAAX | 8F MTP OM3 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
7236050 | ZCM21A27HAAX | 12F MTP OM3 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
7236051 | ZCM21A57HAAX | 24F MTP OM3 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
7236052 | ZCM21A18HMAX | 8F MTP OM4 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
7236053 | ZCM21A28HMAX | 12F MTP OM4 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة | ||||||
7236054 | ZCM21A58HMAX | 24F MTP OM4 كابلات الألياف البصرية MPO-LC 2.0 مم المستقيمة |
موصل | القناة الليفية |
تساعد طرق الاتصال الثلاثة في الحفاظ على قطبية MPO / MTP الصحيحة
MTP –12 x LC Simplex هيكل من النوع 1
MTP –6 x LC هيكل مزدوج من النوع 2-Type A
MTP –6 x LC هيكل مزدوج من النوع 2-Type B.
MTP - قطبية MTP –6 x Uniboot LC هيكل من النوع 3
تفاصيل المواد
التعبئة والتغليف
تم وضع علامة على حزمة كبلات الألياف الضوئية سهلة الحمل والمحمية جيدًا بواسطة OMC كإعداد افتراضي. حجم الكرتون القياسي: 34 * 22 * 15 سم ؛44 * 34 * 24 سم ؛54 * 39 * 34 سم.يعتمد الكرتون الذي سيتم استخدامه على البضائع الكمية.يمكن تخصيص التعبئة. | ||||||||
خدمة OEM / ODM لك
1. لون الكابل ، كلمة الطباعة ، مادة سترة الكابل ، لون الموصل | ||||||||
2. تسمية OEM ، تحديد الحلقة ، تسمية الكابلوصندوق ، علامات الشحن | ||||||||
3. مستوى جودة مختلف. |
