متانة: | <0.3d تغيير نموذجي ، 200 نضوج | التبادل: | ≤0.2 ديسيبل |
---|---|---|---|
قوة الشد: | > 70N | اختبار الإدراج والسحب: | 500 مرة ، IL < 0.5dB |
درجة حرارة التشغيل (℃): | -40 إلى + 85 درجة مئوية |
الكود الصهيوني | وصف صهيون | |||||||

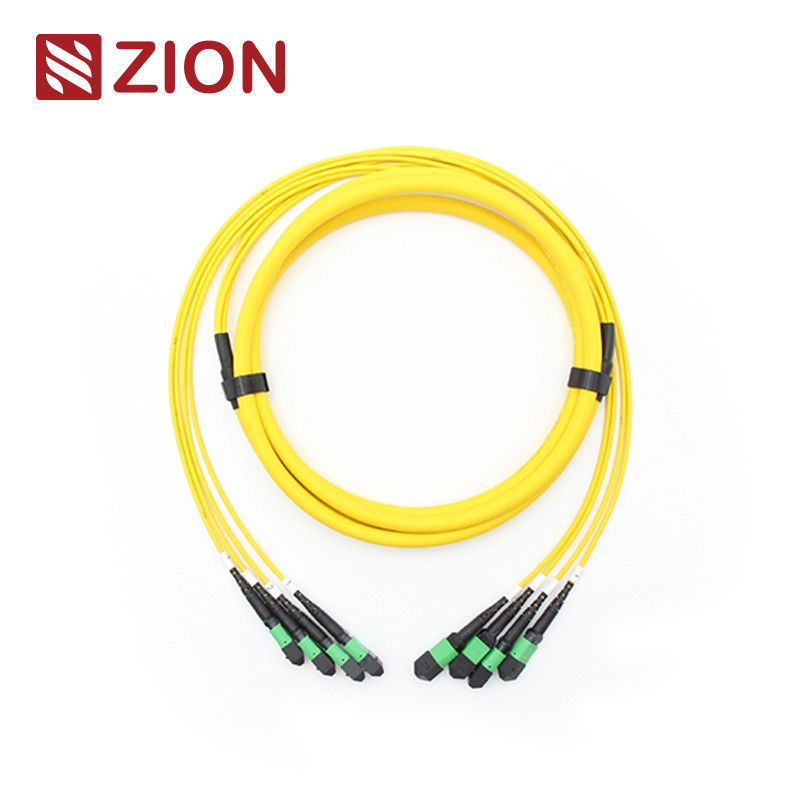

ZCM12C2HIAX | (4 * 12)48F MPO SM كابلات تحويل الألياف البصرية | |||||||
موصل MPO هو نوع من موصلات الألياف.MPO (Multi-Fiber Push On) هو نوع من موصلات الألياف متعددة النواة.يستخدم نظام MPO للربط المسبق للألياف عالية الكثافة حاليًا بشكل أساسي في تطبيق البيئات عالية الكثافة لمراكز البيانات ، وتطبيق الألياف الضوئية على المبنى ، وتطبيقات الاتصال الداخلي داخل معدات الإرسال والاستقبال الضوئية مثل الجهاز البصري ، 40 جرام ، 100 جرام ، QSFP +. | ||||||||
يتم تمييز أنواع موصل MPO وفقًا للوائح IEC 61754-7: الأرقام الأساسية (رقم المصفوفة) ، رأس الذكر (ذكر ، أنثى) ، قطبية (كمبيوتر شخصي أو APC). | ||||||||
تم إنهاء 24F-144F MPO / MTP TRUNK CABLE بموصل MPO / MTP على كلا الطرفين.تربط كابلات / كبلات MPO / MTP Patch وحدات MPO / MTP معًا كرابط دائم.كبلات التصحيح / الكابلات متوفرة مع 12 ، 24 ، 48 ، 60 ، 72 ، 96144 ألياف.دعم سرعات تصل إلى 10/40 / 100Gbps حلول مركز البيانات.يتم اعتمادها عادةً لربط الكاسيت أو الألواح أو منافذ مراوح MPO / MTP القوية ، ولتسهيل النشر السريع للكابلات الأساسية عالية الكثافة في مراكز البيانات والبيئات عالية الألياف الأخرى.إلى جانب ذلك ، يوفر MPO / MTP أيضًا قدرًا كبيرًا من المرونة والراحة بمجرد أن تضطر إلى تغيير نمط الموصل في لوحات التصحيح.بدلاً من تغيير الموصل الموجود على جذع الكبل ، ما عليك سوى تثبيت شريط جديد بنمط الموصل الجديد على جانب التوصيل المتقاطع من لوحة التصحيح. |
المعيار الصناعي للموصلات:
موصل | مرجع | تفاصيل السكن | ||||||
MPO Singlemode | IEC 61754-7 | SM APC: موصلات خضراء + التمهيد الأسود (خسارة قياسية MPO) SM APC: موصلات صفراء + التمهيد الأسود (خسارة فائقة منخفضة MPO) |
||||||
MPO Multimode | IEC 61754-7 | OM1 & OM2 PC: موصلات بيج + التمهيد الأسود (Standard Loss MPO) كمبيوتر OM3 و OM4: موصلات Aqua + التمهيد الأسود (قياسي وفائق خسارة منخفضة MPO) OM3 & OM4 PC: موصلات Heather Violet + التمهيد الأسود (خسارة قياسية MPO) |
يفي بمعيار IEC IEC-61754-7 ؛IEC61755 ، Telcordia GR-1435-CORE ، JIS C5982 ؛الكابلات الهيكلية المتوافقة مع TIA-604-5 (FOCIS5) وفقًا لـ TIA-568-C | ||||||||
10G متوافقة مع القنوات الليفية | ||||||||
40 جرام و 100 جرام IEEE 802.3 |
المواصفات البصرية:
عناصر المواصفات. | وضع فردي (مصقول 8 درجات APC) | Multimode (PC Flat polish) | ||||||
خسارة nsertion (MPO) (إيك 61300-3-34) |
خسارة قياسية:≤0.75 ديسيبل (حد أقصى) ، ≤0.50 ديسيبل (نموذجي) خسارة منخفضة للغاية:≤0.35 ديسيبل (حد أقصى) ، ≤0.20 ديسيبل (نموذجي) |
خسارة قياسية:≤0.6 ديسيبل (حد أقصى) ، ≤0.50 (نموذجي) خسارة منخفضة للغاية:≤0.35 ديسيبل (حد أقصى) ، ≤0.20 ديسيبل (نموذجي) |
||||||
خسارة الإدراج (LC / SC / FC / ST) (إيك 61300-3-6) |
≤0.3 ديسيبل | ≤0.3 ديسيبل | ||||||
خسارة العودة (MPO) | ≥ 60 ديسيبل(8 درجة تلميع) | ≥25 ديسيبل | ||||||
خسارة العودة (LC / SC / FC / ST) | APC≥60dB ؛UPC≥50 ديسيبل | ≥35 ديسيبل | ||||||
متانة | <0.3d تغيير نموذجي ، 200 نضوج | |||||||
التبادل | ≤0.2 ديسيبل | |||||||
قوة الشد | > 70N | |||||||
اختبار الإدراج والسحب | 500 مرة ، إيل<0.5 ديسيبل | |||||||
درجة حرارة التشغيل (℃) | · -40 إلى + 85 درجة مئوية |
سمات:
خسارة إدخال منخفضة ، خسارة عودة عالية | ||||||||
موصل متعدد الألياف قائم على MT و 4،8،12 و 24 نهاية وتجميعات موصلات الألياف | ||||||||
حل اقتصادي لإنهاء الألياف بكميات كبيرة | ||||||||
مصممة لتطبيقات SM و MM ذات الخسارة المنخفضة والخسارة القياسية | ||||||||
تتوفر خيارات كابل دائري متين وكابل بيضاوي وشريط مكشوف | ||||||||
العلب المرمزة بالألوان متاحة للتمييز بين نوع الألياف ونوع التلميع و / أو درجة الموصل | ||||||||
جيد في التكرار والتبادل |
طلب:
جميع موصلات MPO الخاصة بشركة OMC هي من Senko / Nissin / Sumitomo.MPO Fiber Patch Cord هو نوع من مجموعات الكابلات عالية الكثافة التي تستخدم بشكل عام في ثلاثة مجالات. | ||||||||
تطبيق مركز البيانات مع بيئة درجة عالية الكثافة | ||||||||
الألياف الضوئية للمبنى | ||||||||
تطبيق الموصل الداخلي في معدات الألياف. |
قواعد التسمية ومعلومات تأكيد الطلب:
Push Pull Tab لـ Senko MPO
24F-144F MPO / MTP كبل الجذع
منتجات المواد الكابلات
موصل | القناة الليفية |
ملاحظة: موصل أنثى يحتاج إلى الاتصال بنوع موصل ذكر.
MPO-MPO 12F رسم كابل جذع.
الطول الكلي (L) (م) | طول التسامح (سم) | |||||||
0 <L <1 | + 5 / -0 | |||||||
1 <L <10 | + 10 / -0 | |||||||
10 <L <40 | + 15 / -0 | |||||||
40 <ل | + 0.5٪ × L / -0 |
تساعد ثلاث طرق اتصال في الحفاظ على قطبية MTP / MPO الصحيحة
نظرًا لأن موصل وحدة كبل جذع 24F-144F MPO / MTP هو 12F MPO / MTP ، لذلك يكون له نفس قطبية 12F واحد
كابل جذع MPO / MTP.
تفاصيل المواد
كبل MPO / MTP TRUNK الساخن من Zion Communication
الكود الصهيوني | وصف صهيون | |||||||
7236055 | ZCM12C2HIAX | (4 * 12) كابل تحويل الألياف البصرية 48F MPO SM | ||||||
7236056 | ZCM12C7HAAX | (4 * 12) 48F MPO OM3 كابل الألياف البصرية الدوراني | ||||||
7236057 | ZCM12C8HMAX | (4 * 12) 48F MPO OM4 كابل الألياف البصرية الدوراني | ||||||
7236058 | ZCM22C2HIAX | (4 * 12) كابل تحويل الألياف البصرية 48F MTP SM | ||||||
7236059 | ZCM22C7HAAX | (4 * 12) 48F MTP OM3 كابل الألياف البصرية الدوراني | ||||||
7236060 | ZCM22C8HMAX | (4 * 12) 48F MTP OM4 كابل الألياف البصرية الدوراني |
التعبئة والتغليف
تم وضع علامة على حزمة كبلات الألياف الضوئية سهلة الحمل والمحمية جيدًا بواسطة OMC كإعداد افتراضي. حجم الكرتون القياسي: 34 * 22 * 15 سم ؛44 * 34 * 24 سم ؛54 * 39 * 34 سم.يعتمد الكرتون الذي سيتم استخدامه على البضائع الكمية.يمكن تخصيص التعبئة. | ||||||||
خدمة OEM / ODM لك
1. لون الكابل ، كلمة الطباعة ، مادة سترة الكابل ، لون الموصل | ||||||||
2. تسمية OEM ، تحديد الحلقة ، تسمية الكابلوصندوق ، علامات الشحن | ||||||||
3. مستوى جودة مختلف. |
|
7236055 ، ZCM12C2HIAX | (4 * 12) كابل جذع الألياف البصرية 48F MPO SM | الشبكات الضوئيةوكابل جذع MPO-MTPوMTP / MPOومكونات بصرية |
|
7236056 ، ZCM12C7HAAX | (4 * 12) 48F MPO OM3 كابل الألياف البصرية الجذع | الشبكات الضوئيةوكابل جذع MPO-MTPوMTP / MPOومكونات بصرية |
|
7236057 ، ZCM12C8HMAX | (4 * 12) كابل جذع الألياف البصرية 48F MPO OM4 | الشبكات الضوئيةوكابل جذع MPO-MTPوMTP / MPOومكونات بصرية |
|
7236058 ، ZCM22C2HIAX | (4 * 12) كابل جذع الألياف البصرية 48F MTP SM | الشبكات الضوئيةوكابل جذع MPO-MTPوMTP / MPOومكونات بصرية |
|
7236059 ، ZCM22C7HAAX | (4 * 12) 48F MTP OM3 كابل الألياف البصرية الجذع | الشبكات الضوئيةوكابل جذع MPO-MTPوMTP / MPOومكونات بصرية |
|
7236060 ، ZCM22C8HMAX | (4 * 12) 48F MTP OM4 كابل الألياف البصرية الجذع | الشبكات الضوئيةوكابل جذع MPO-MTPوMTP / MPOومكونات بصرية |
