| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HELLOSIGNAL® OR OEM |
| الحد الأدنى لكمية: | 50 جهاز كمبيوتر شخصى |
| تفاصيل التغليف: | 10 قطعة / كيس بلاستيك |
| وقت التسليم: | عادة بعد 25 يومًا من استلام الإيداع. |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | لا حدود |
| متانة: | <0.3d تغيير نموذجي ، 200 نضوج | التبادل: | ≤0.2 ديسيبل |
|---|---|---|---|
| قوة الشد: | > 70N | اختبار الإدراج والسحب: | 500 مرة ، IL ＜ 0.5dB |
| درجة حرارة التشغيل (℃）: | -40 إلى + 85 درجة مئوية | ||
| تسليط الضوء: | كابل جذع الألياف البصرية MTP,كابل جذع الألياف EIA / TIA-604-5 MTP,كابل جذع الألياف متعدد الوسائط MTP |
||
تم تصميم سلك تصحيح الألياف 12F MPO (MTP) -MPO (MTP) من أجل 40G QSFP + SR4
40G QSFP + CSR4 و 100G QSFP28 SR4 اتصالات مباشرة ومركز بيانات عالي الكثافة
| الكود الصهيوني | وصف صهيون | |||||||

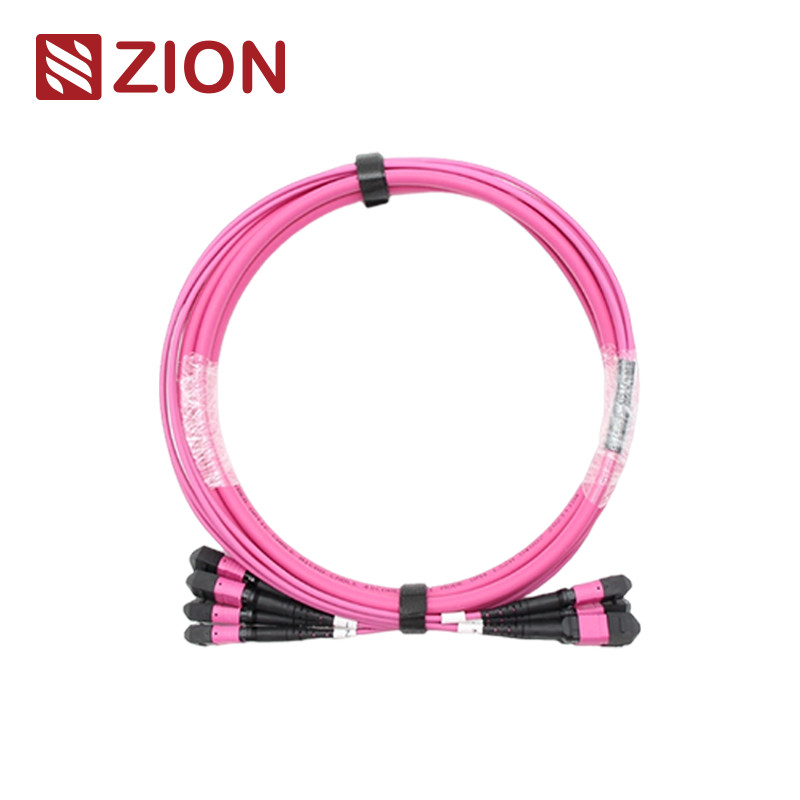

| ZCM22C8HIAX | (4 * 12) 48F MTP OM4 كابل الألياف البصرية الدوراني | |||||||
| موصل MTP هو نوع من موصلات الألياف.MTP (دفع متعدد الألياف) هو نوع من موصلات الألياف متعددة النواة.يستخدم نظام الربط المسبق للألياف عالية الكثافة MTP حاليًا بشكل أساسي في تطبيق البيئات عالية الكثافة لمراكز البيانات ، وتطبيق الألياف الضوئية على المبنى ، وتطبيقات الاتصال الداخلية داخل معدات الإرسال والاستقبال الضوئية مثل الجهاز البصري ، 40 جرام ، 100 جرام ، QSFP +. | ||||||||
| يتم تمييز أنواع موصل MTP وفقًا للوائح EIA / TIA-604-5: الأرقام الأساسية (رقم المصفوفة) ، رأس الذكر (ذكر ، أنثى) ، قطبية (كمبيوتر شخصي أو APC). | ||||||||
| تم إنهاء 24F-144F MPO / MTP TRUNK CABLE بموصل MPO / MTP على كلا الطرفين.تقوم كبلات / كبلات التصحيح MPO / MTP بتوصيل وحدات MPO / MTP معًا كرابط دائم.كبلات التصحيح / الكابلات متوفرة مع 12 ، 24 ، 48 ، 60 ، 72 ، 96،144 ألياف.دعم سرعات تصل إلى 10/40 / 100Gbps حلول مركز البيانات.يتم اعتمادها عادةً لربط الكاسيت أو الألواح أو منافذ مراوح MPO / MTP القوية ، ولتسهيل النشر السريع للكابلات الأساسية عالية الكثافة في مراكز البيانات والبيئات عالية الألياف الأخرى.إلى جانب ذلك ، يوفر MPO / MTP أيضًا قدرًا كبيرًا من المرونة والراحة بمجرد أن تضطر إلى تغيير نمط الموصل في لوحات التصحيح.بدلاً من تغيير الموصل الموجود على جذع الكبل ، ما عليك سوى تثبيت شريط جديد بنمط الموصل الجديد على جانب التوصيل المتقاطع من لوحة التصحيح. | ||||||||
المعيار الصناعي للموصلات:
| موصل | مرجع | تفاصيل السكن | ||||||
| وضع فردي MTP | EIA / TIA-604-5 | SM APC: موصلات خضراء + التمهيد الأسود (Standard Loss MTP) SM APC: موصلات صفراء + التمهيد الأسود (MTP منخفض الخسارة للغاية) |
||||||
| MTP المتعدد | EIA / TIA-604-5 | OM1 & OM2 PC: موصلات بيج + التمهيد الأسود (Standard Loss MTP) كمبيوتر OM3 و OM4: موصلات Aqua + التمهيد الأسود (قياسي وفائق الخسارة المتوسطة MTP) كمبيوتر OM3 و OM4: موصلات Heather Violet + التمهيد الأسود (خسارة قياسية MTP) |
||||||
| يفي بمعيار IEC IEC-61754-7 ؛IEC61755 ، Telcordia GR-1435-CORE ، JIS C5982 ؛الكابلات الهيكلية المتوافقة مع TIA-604-5 (FOCIS5) وفقًا لـ TIA-568-C | ||||||||
| 10G متوافقة مع القنوات الليفية | ||||||||
| 40 جرام و 100 جرام IEEE 802.3 |
المواصفات البصرية:
| عناصر المواصفات. | وضع فردي (مصقول 8 درجات APC) | Multimode (PC Flat polish) | ||||||
| خسارة nsertion (MPO) (إيك 61300-3-34) |
خسارة قياسية:≤0.75 ديسيبل (حد أقصى) ، ≤0.50 ديسيبل (نموذجي) خسارة منخفضة للغاية:≤0.35 ديسيبل (حد أقصى) ، ≤0.20 ديسيبل (نموذجي) |
خسارة قياسية:≤0.6 ديسيبل (حد أقصى) ، ≤0.50 (نموذجي) خسارة منخفضة للغاية:≤0.35 ديسيبل (حد أقصى) ، ≤0.20 ديسيبل (نموذجي) |
||||||
| خسارة الإدراج (LC / SC / FC / ST) (إيك 61300-3-6) |
≤0.3 ديسيبل | ≤0.3 ديسيبل | ||||||
| خسارة العودة (MPO) | ≥ 60 ديسيبل(8 درجة تلميع) | ≥25 ديسيبل | ||||||
| خسارة العودة (LC / SC / FC / ST) | APC≥60dB ؛UPC≥50 ديسيبل | ≥35 ديسيبل | ||||||
| متانة | <0.3d تغيير نموذجي ، 200 نضوج | |||||||
| التبادل | ≤0.2 ديسيبل | |||||||
| قوة الشد | > 70N | |||||||
| اختبار الإدراج والسحب | 500 مرة ، إيل＜0.5 ديسيبل | |||||||
| درجة حرارة التشغيل (℃) | · -40 إلى + 85 درجة مئوية | |||||||
سمات:
| خسارة إدخال منخفضة ، خسارة عودة عالية | ||||||||
| موصل متعدد الألياف قائم على MT و 4،8،12 و 24 نهاية وتجميعات موصلات الألياف | ||||||||
| حل اقتصادي لإنهاء الألياف بكميات كبيرة | ||||||||
| مصممة لتطبيقات SM و MM ذات الخسارة المنخفضة والخسارة القياسية | ||||||||
| تتوفر خيارات كابل دائري متين وكابل بيضاوي وشريط مكشوف | ||||||||
| العلب المرمزة بالألوان متاحة للتمييز بين نوع الألياف ونوع التلميع و / أو درجة الموصل | ||||||||
| جيد في التكرار والتبادل |
طلب:
| جميع موصلات OMC MTP هي من Senko / Nissin / Sumitomo.كبل تصحيح الألياف MTP هو نوع من مجموعات الكابلات عالية الكثافة التي تستخدم بشكل عام في ثلاثة مجالات. | ||||||||
| تطبيق مركز البيانات مع بيئة درجة عالية الكثافة | ||||||||
| الألياف الضوئية للمبنى | ||||||||
| تطبيق الموصل الداخلي في معدات الألياف. |
قواعد التسمية ومعلومات تأكيد الطلب:
علامة تبويب سحب الدفع لـ Senko MTP
24F-144F MPO / MTP كبل الجذع
منتجات المواد الكابلات
| موصل | القناة الليفية | |||||||
ملاحظة: موصل أنثى يحتاج إلى الاتصال بنوع موصل ذكر.
رسم كابل جذع MTP-MTP 12F.
| الطول الكلي (L) (م) | طول التسامح (سم) | |||||||
| 0 <L <1 | + 5 / -0 | |||||||
| 1 <L <10 | + 10 / -0 | |||||||
| 10 <L <40 | + 15 / -0 | |||||||
| 40 <ل | + 0.5٪ × L / -0 | |||||||
تساعد ثلاث طرق اتصال في الحفاظ على قطبية MTP / MPO الصحيحة
نظرًا لأن موصل وحدة كبل جذع 24F-144F MPO / MTP هو 12F MPO / MTP ، لذلك يكون له نفس قطبية 12F واحد
كابل جذع MPO / MTP.
تفاصيل المواد
كبل MPO / MTP TRUNK الساخن من Zion Communication
| الكود الصهيوني | وصف صهيون | |||||||

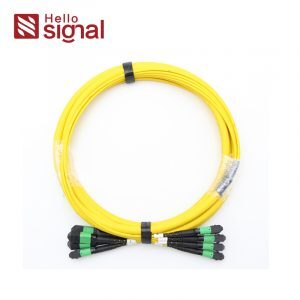

| 7236055 | ZCM12C2HIAX | (4 * 12) كابل تحويل الألياف البصرية 48F MPO SM | ||||||

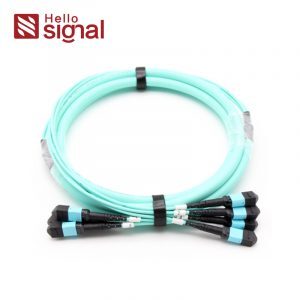

| 7236056 | ZCM12C7HAAX | (4 * 12) 48F MPO OM3 كابل الألياف البصرية الدوراني | ||||||

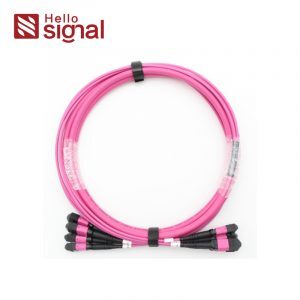

| 7236057 | ZCM12C8HMAX | (4 * 12) 48F MPO OM4 كابل الألياف البصرية الدوراني | ||||||
| 7236058 | ZCM22C2HIAX | (4 * 12) كابل تحويل الألياف البصرية 48F MTP SM | ||||||
| 7236059 | ZCM22C7HAAX | (4 * 12) 48F MTP OM3 كابل الألياف البصرية الدوراني | ||||||

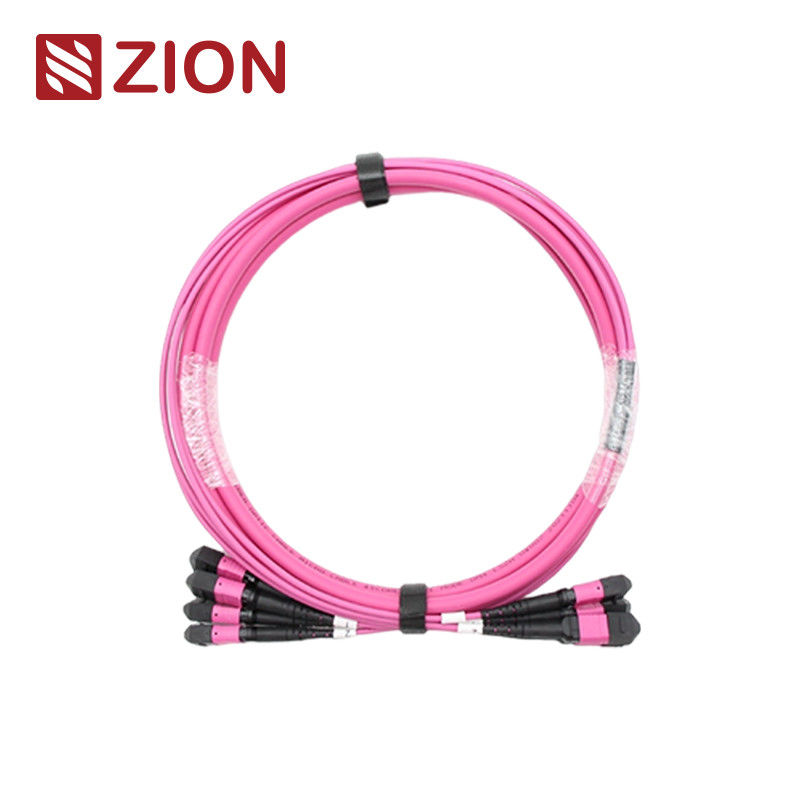

| 7236060 | ZCM22C8HMAX | (4 * 12) 48F MTP OM4 كابل الألياف البصرية الدوراني | ||||||
التعبئة والتغليف
| تم وضع علامة على حزمة كبلات الألياف الضوئية سهلة الحمل والمحمية جيدًا بواسطة OMC كإعداد افتراضي. حجم الكرتون القياسي: 34 * 22 * 15 سم ؛44 * 34 * 24 سم ؛54 * 39 * 34 سم.يعتمد الكرتون الذي سيتم استخدامه على البضائع الكمية.يمكن تخصيص التعبئة. | ||||||||
خدمة OEM / ODM لك
| 1. لون الكابل ، كلمة الطباعة ، مادة سترة الكابل ، لون الموصل | ||||||||
| 2. تسمية OEM ، تحديد الحلقة ، تسمية الكابلوصندوق ، علامات الشحن | ||||||||
| 3. مستوى جودة مختلف. |
|
|
