مكان المنشأ: | الصين |
---|---|
اسم العلامة التجارية: | Zion communication OR OEM |
إصدار الشهادات: | CE, ROHS, VDE, UL |
رقم الموديل: | كابل الألياف البصرية GYTC8A |
الحد الأدنى لكمية: | 10 كم |
تفاصيل التغليف: | 1000 متر أو 2000 متر / طبل خشبي |
وقت التسليم: | عادة 25 يوم عمل |
شروط الدفع: | T/T، خطاب الاعتماد |
القدرة على العرض: | 1000 كم / شهر |
وحدة الألياف: | YOFC ، G.652D | حشوة 1: | مجمع تعبئة أنبوب |
---|---|---|---|
الة النفخ: | أنبوب فضفاض | حشوة 2: | مجمع تعبئة الكابلات |
عضو القوة: | عضو القوة المركزية | مدرعة: | APL |
الغلاف الخارجي: | PE | قوة: | أسلاك فولاذية مجدولة |
اللون: | أسود | صفقة: | 1000 م أو 2000 م ، طبل خشبي |
تسليط الضوء: | كابل الألياف البصرية في الهواء الطلق,كابل إيثرنت الألياف البصرية |

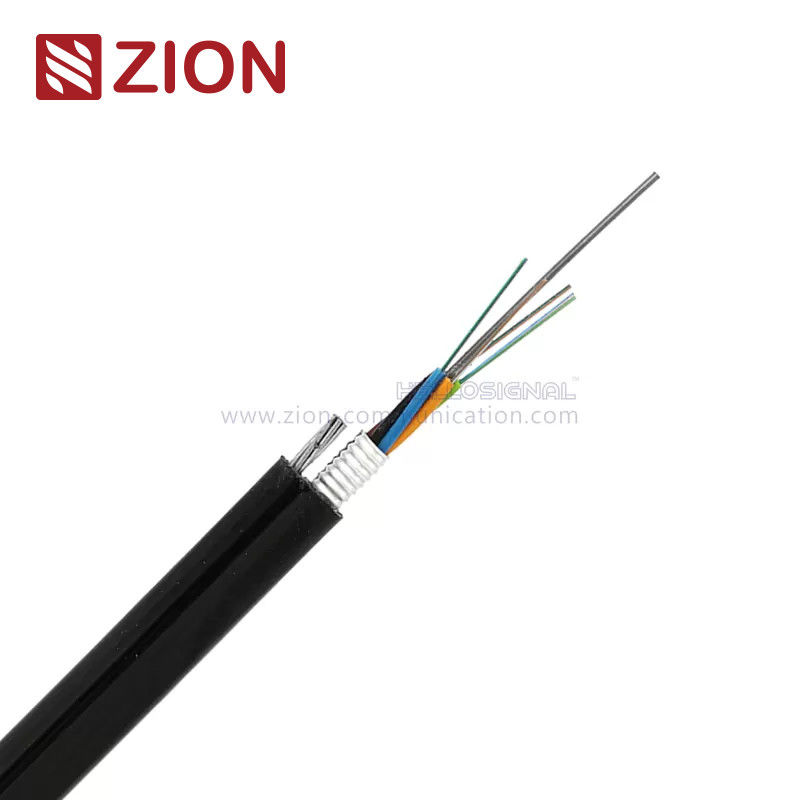

كابل الدعم الذاتي GYTC8A كابل الألياف البصرية مع حاجز الرطوبة APL
تفاصيل سريعة:
وصف:
The fibers,250μm,are positioned in a loose tube made of a high modulus plastic. يتم وضع الألياف ، 250 ميكرومتر ، في أنبوب فضفاض مصنوع من بلاستيك عالي المعامل. The tubes are filled with a water-resistant filling compound. تمتلئ الأنابيب بمركب تعبئة مقاوم للماء. A FRP locates in the center of core as a non-metallic strength member. يتم وضع FRP في مركز القلب كعضو قوة غير معدنية. The tubes (and fibers) are stranded around the strength member into a compact and circular cable core. تقطعت الأنابيب (والألياف) حول عضو القوة في قلب كبل مدمج ودائري. After an Aramid yarn Strengthening layer is applied around the cable core. بعد تطبيق طبقة تقوية غزل الأراميد حول قلب الكابل. This part of cable accompanied with the stranded wires as the supporting part are completed with a polyethylene(PE) sheath to be figure 8 structure. هذا الجزء من الكبل مصحوبًا بأسلاك مجدولة حيث يكتمل الجزء الداعم بغمد بولي إيثيلين (PE) ليكون هيكلًا رقم 8.
التطبيقات:
KT3006كابل الدعم الذاتي GYTC8A كابل الألياف البصرية مع حاجز الرطوبة APL
|
||||||
الوصف والمعايير: | ||||||
The fibers,250μm,are positioned in a loose tube made of a high modulus plastic. الألياف ، 250 ميكرومتر ، يتم وضعها في أنبوب فضفاض مصنوع من البلاستيك عالي المعامل. The tubes are filled تمتلئ الأنابيب with a waterresistant filling compound. مع مركب تعبئة مقاوم للماء. A FRP locates in the center of core as a nonmetallic strength member. يتم وضع FRP في مركز القلب كعضو قوة غير معدنية. تقطعت الأنابيب (والألياف) حول عضو القوة في قلب كبل مدمج ودائري. After an Aramid yarn Strengthening layer is applied around the cable core. بعد تطبيق طبقة تقوية غزل الأراميد حول قلب الكابل. This part of cable accompanied يرافق هذا الجزء من الكبل مع الأسلاك المجدولة حيث يكتمل الجزء الداعم بغمد من البولي إيثيلين (PE) ليكون الشكل 8 بناء.
|
||||||
يتوافق كبل GYTC8A مع معيار YD / T 1155-2001 وكذلك IEC 60794-1 | ||||||
مميزات: | ||||||
قوة الشد العالية للأسلاك العالقة تلبي متطلبات الدعم الذاتي وتقليل تكلفة التثبيت؛ |
||||||
أداء ميكانيكي جيد ودرجة الحرارة ؛ | ||||||
أنبوب فضفاض عالي القوة مقاوم للتحلل المائي ؛ | ||||||
مركب ملء الأنبوب الخاص يضمن ألياف حماية حرجة ؛ | ||||||
يتم اتخاذ التدابير التالية لضمان عدم تسرب الكابل للماء: | ||||||
(1) الأسلاك الفولاذية المستخدمة كعضو قوة مركزية ؛ | ||||||
(2) مجمع ملء أنبوب فضفاض ؛ | ||||||
(3) 100٪ ملء قلب الكابل ؛ | ||||||
المعايير الفنية: | ||||||
نوع الكبل | قطر الكابل (مم) |
وزن الكابل (كجم / كم) |
قوة الشد المدى الطويل / القصير (ن) |
سحق مقاومة المدى القصير |
الانحناء نصف القطر ديناميكي |
|
GYTC8A-2 ~ 12 | 9.5 * 18.3 | 125 | 600/1500 | 300/1000 | 10 د / 20 د | |
GYTC8A-14 ~ 24 | 9.5 * 18.3 | 125 | 600/1500 | 300/1000 | 10 د / 20 د | |
GYTC8A-26 ~ 36 | 9.5 * 18.3 | 125 | 600/1500 | 300/1000 | 10 د / 20 د | |
GYTC8A-38 ~ 48 | 9.5 * 18.3 | 125 | 600/1500 | 300/1000 | 10 د / 20 د | |
GYTC8A-50 ~ 60 | 9.5 * 18.3 | 125 | 600/1500 | 300/1000 | 10 د / 20 د | |
خصائص الألياف الضوئية: | ||||||
ع 652 | ع 655 | 50/125 ميكرون | 62.5 / 125 ميكرومتر | |||
التوهين (+ 20 ℃) |
@ 850 نانومتر | .03.0 ديسيبل / كم | .03.0 ديسيبل / كم | |||
@ 1300nm | .01.0 ديسيبل / كم | .01.0 ديسيبل / كم | ||||
@ 1310nm | ≤0.36 ديسيبل / كم |
.400.40 ديسيبل / كم |
||||
@ 1550nm | .220.22 ديسيبل / كم |
.230.23 ديسيبل / كم |
||||
عرض النطاق الترددي (الفئة أ) | @ 850 نانومتر | ≥500 ميغا هرتز · كم | ≥200 ميجا هرتز · كم | |||
@ 1300nm | ≥1000 ميجا هرتز · كم | ≥600 ميغا هرتز · كم | ||||
الفتحة العددية | 0.200 ± 0.015 غ | 0.275 ± 0.015NA | ||||
قطع كابل الطول الموجي λcc | 601260nm | 801480nm | ||||
درجة حرارة التخزين / التشغيل: -40 ℃ إلى + 60 ℃ | ||||||
معلومات الطلب: | ||||||
العلامات |
Zion communication KT3006 GYTC8A XXX M (أو لكل عميلطلب) |
|||||
صفقة |
1000 م أو 2000 م / طبل خشبي(أو لكل عميل طلب) |
|||||
موعد التسليم | عادة بعد 25 يومًا من استلام الإيداع. |
ميزة تنافسية:
1 ، من المواد الخام إلى المنتجات النهائية ، نقوم بإجراء فحوصات مكثفة على الجودة للحفاظ على جودة منتجاتنا:
أ ، المواد الواردة التي تفقدها مراقبة الجودة.
ب ، مراقبة عملية التصنيع
ج: إجراءات التصنيع
ب: تدريب العاملين يومياً / أسبوعياً / شهرياً
ج: دليل تعليمات العمل في كل محطة عمل
D: تم تنفيذ نظام 5S
E: إجراء صيانة الجهاز
ج- مراقبة الجودة والتفتيش النهائي
سيقوم موظفو مراقبة الجودة بفحص المواد ومعالجة المنتج والمنتج النهائي وفقًا للمواصفات أو إجراء الاختبار.
2 ، تركز جهودنا في البحث والتطوير على تعزيز وتطوير تقنيات العناصر اللازمة لدعم النمو والنجاح في المستقبل للعملاء والاتصالات الصهيونية
3, We know customers have urgent needs. 3 ، نحن نعلم أن العملاء لديهم احتياجات عاجلة. We are skilled at effective communication to interact with customers.In order to provide prompt service, we can answer for you 7*24 hours. نحن ماهرون في التواصل الفعال للتفاعل مع العملاء ، من أجل تقديم خدمة سريعة ، يمكننا الرد عليك 7 * 24 ساعة.
4 ، يمكننا الإجابة بسرعة ومهنيا للاستفسار
5 ، يمكن إنتاج وتنظيم أكثر من 1000 نوع من الكابلات والموصلات والتجميع منا
6 ، التسليم في الوقت المناسب
