| مكان المنشأ: | هانغتشو، الصين |
|---|---|
| اسم العلامة التجارية: | hellosignal |
| إصدار الشهادات: | UL, ETL, CE,CPR, RoHS |
| رقم الموديل: | S / FTP CAT6A |
| تفاصيل التغليف: | سحب مربع ، بكرة خشبية ، الكرتون ، البليت |
| وقت التسليم: | عادة 25 يوم عمل |
| شروط الدفع: | T/T, L/C, D/P |
| القدرة على العرض: | 30 كم في الشهر |
| عدد الموصلات: | 4 | نوع: | CAT5 / CAT5e / CAT6 / CAT7 |
|---|---|---|---|
| السترة: | المؤسسة العامة | اللون: | أزرق / أحمر / أسود / رمادي |
| رهبر ارکستر: | النحاس عارية | تطبيق: | الاتصالات ، الشبكات ، الاتصالات / الكيبل التلفزيوني ، اتصال النطاق العريض ، الاتصالات / الدوائر التل |
| تسليط الضوء: | كابل الكاميرا الدوائر التلفزيونية المغلقة,وكابل الكاميرا في الهواء الطلق |
||

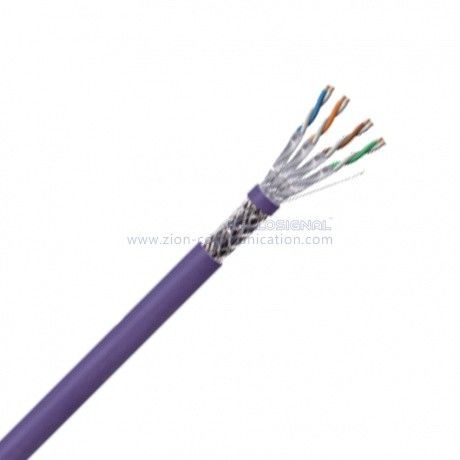

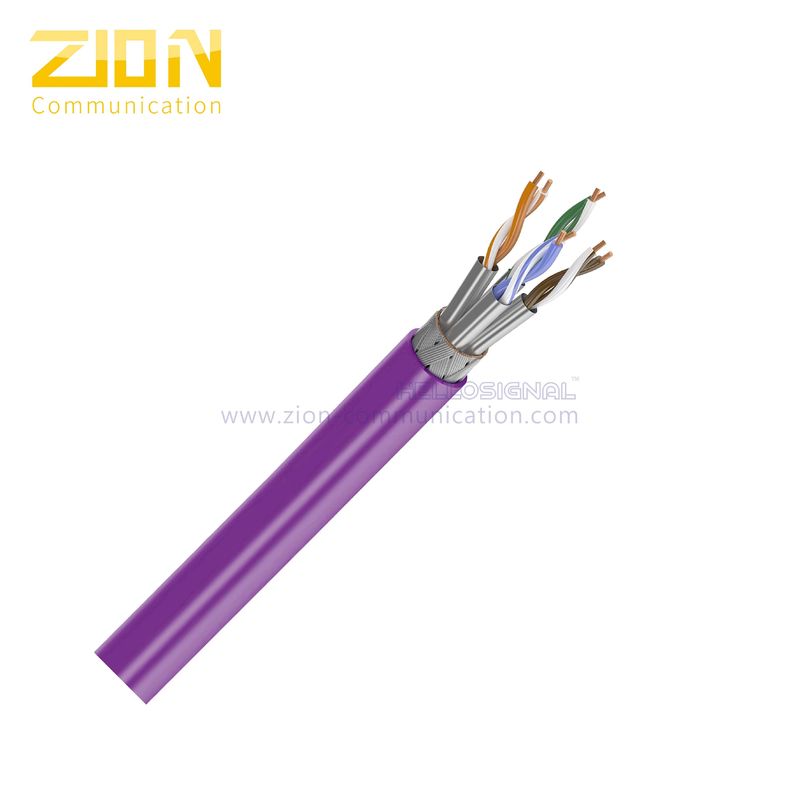

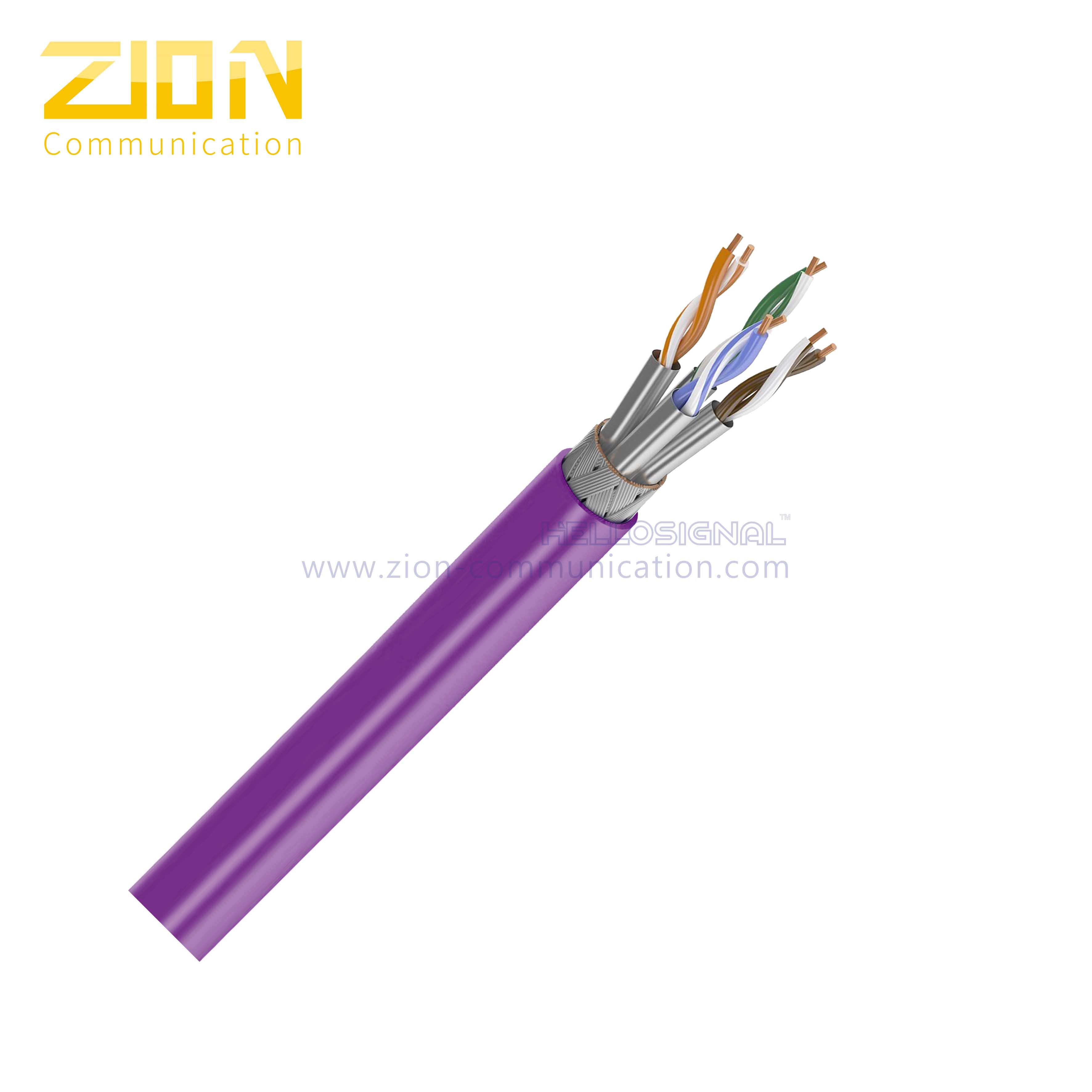

| كبل تثبيت S / FTP CAT 6A الملتوي | ||||||||
| كابل الشبكة المحلية | ||||||||
| NO. لا. 7112346 7112346 | ||||||||
| اعمال بناء | ||||||||
| موصل: | 23 AWG النحاس العاري الصلب | |||||||
| أزواج: | 4 أزواج | |||||||
| عازلة: | 1.35 مم جلد-فوم-جلد | |||||||
| ألوان العزل: | أزرق-أبيض / أزرق ، برتقالي-أبيض / برتقالي | |||||||
| أخضر-أبيض / أخضر ، بني-أبيض / بني | ||||||||
| درع زوجي فردي | AL / PET إحباط ، وجه احباط | |||||||
| سلك تفريغ | 0.40 ± 0.005 مم TC | |||||||
| الدرع العام | جديلة نحاسية معلبة | |||||||
| حبل التمزق: | قطن | |||||||
| سترة خارجية: | 8.0 ± 0.2 ملم LSZH | |||||||
| الخصائص الكهربائية | ||||||||
| معاوقة | 4 - 100 ميجا هرتز 100 ± 15 أوم | |||||||
| 100-200 ميجا هرتز 100 ± 22 أوم | ||||||||
| 200 - 500 ميجا هرتز 100 ± 32 أوم | ||||||||
| الموصل الأقصى DC المقاومة 20℃ |
8.7 أوم / 100 م | |||||||
| Res. الدقة. unbalance (%) عدم اتزان (٪) | Max. ماكس. 2.5 2.5 | |||||||
| إقران بالأرض موازنة السعة |
330 درجة فهرنهايت / 100 م | |||||||
| معاوقة التحويل | بحد أقصى 10 مللي أوم / م @ 100 ميجا هرتز | |||||||
| درجة حرارة التثبيت. | -30 - 50℃ | |||||||
| درجة الحرارة العملية. | -20-75℃ | |||||||
| المقطع العرضي | ||||||||
|
||||||||
| تطبيق | ||||||||
| • مناسبة لكابلات المباني المنظمة. | ||||||||
| • لإرسال إشارات الصوت والبيانات الرقمية والتماثلية. | ||||||||
| • مناسبة بشكل خاص لجميع تطبيقات الفئة EA. | ||||||||
| • ISDN و Ethernet 10 Base-T و Fast Ethernet 100 Base-T و Gigabit Ethernet 1000Base-T و 10G Base-T. (IEEE 802.3). | ||||||||
| • الرمز المميز Ring4 / 16Mbit / s، TP-PMD / TP / DDI 125Mbit / s، ATM 155Mbit / s. (IEEE802.5). | ||||||||
| اساسي | ||||||||
| IEC/ISO 61156-5; IEC / ISO 61156-5 ؛ ANSI/TIA568C.2; ANSI / TIA568C.2 ؛ ISOIIEC 11801 ISOIIEC 11801 | ||||||||
| خصائص الأداء | ||||||||
| تكرر | RL (الحد الأدنى) | خسارة الإدراج (الحد الأقصى) | تأخير الانتشار (الحد الأقصى) | Delay Skew (Max.) | التالي (الحد الأدنى) | PSNEXT (الحد الأدنى) | ELNEXT (الحد الأدنى) | PSELNEXT (الحد الأدنى) |
| ميغاهيرتز | ديسيبل | ديسيبل / 100 م | نانوثانية / 100 م | نانوثانية / 100 م | ديسيبل | ديسيبل | ديسيبل / 100 م | ديسيبل / 100 م |
| 1 | 20.0 | 2.1 | 570.0 | 45.0 | 74.3 | 72.3 | 67.8 | 64.8 |
| 4 | 23.0 | 3.8 | 552.0 | 45.0 | 65.3 | 63.3 | 55.8 | 52.8 |
| 10 | 25.0 | 6.0 | 545.0 | 45.0 | 59.3 | 57.3 | 47.8 | 44.7 |
| 16 | 25.0 | 7.6 | 543.0 | 45.0 | 56.2 | 54.2 | 43.7 | 40.7 |
| 20 | 25.0 | 8.5 | 542.0 | 45.0 | 54.8 | 52.8 | 41.8 | 38.8 |
| 31.25 | 25.0 | 10.7 | 540.0 | 45.0 | 51.9 | 49.9 | 37.9 | 34.9 |
| 62.5 | 21.5 | 15.4 | 539.0 | 45.0 | 47.4 | 45.4 | 31.9 | 28.9 |
| 100 | 20.1 | 19.8 | 538.0 | 45.0 | 44.3 | 42.3 | 27.8 | 24.8 |
| 200 | 18.0 | 29.0 | 537.0 | 45.0 | 39.8 | 37.8 | 21.8 | 18.8 |
| 300 | 17.3 | 36.4 | 536.0 | 45.0 | 37.1 | 35.1 | 18.3 | 15.3 |
| 400 | 17.3 | 43.0 | 536.0 | 45.0 | 35.3 | 33.3 | 15.8 | 12.8 |
| 500 | 17.3 | 45.3 | 536.0 | 45.0 | 33.8 | 31.8 | 13.8 | 10.8 |
| ملاحظة: أداء الإرسال أعلاه ل 100 M ، 20 ± 2℃ تحت الظروف المختبرة. | ||||||||
| معلومات الطلب | ||||||||
| العلامات | مرحبًا رقم 7112346 S / FTP CAT6A 4PR 23AWG LSZH XXX (أو حسب طلب الزبون) |
|||||||
| الحزمة الداخلية | 305 م / بكرة ، 305 م / بكرة (أو حسب طلب الزبون) | |||||||
| العبوة الخارجية | مربع الألوان ، البليت (أو حسب طلب الزبون) | |||||||
| موعد التسليم | عادة بعد 25 يومًا من استلام الإيداع. | |||||||
| العلامة التجارية | HELLOSIGNAL® أو OEM | |||||||
