| مكان المنشأ: | هانغتشو، الصين |
|---|---|
| اسم العلامة التجارية: | hellosignal |
| إصدار الشهادات: | UL, ETL, CE,CPR, RoHS |
| رقم الموديل: | U / UTP المزدوج CAT6 |
| تفاصيل التغليف: | سحب مربع ، بكرة خشبية ، الكرتون ، البليت |
| وقت التسليم: | عادة 25 يوم عمل |
| شروط الدفع: | T/T, L/C, D/P |
| القدرة على العرض: | 30 كم في الشهر |
| عدد الموصلات: | 4 | نوع: | CAT5 / CAT5e / CAT6 / CAT7 |
|---|---|---|---|
| السترة: | CMP PVC | اللون: | أزرق / أحمر / أسود / رمادي |
| رهبر ارکستر: | النحاس عارية | تطبيق: | الاتصالات ، الشبكات ، الاتصالات / الكيبل التلفزيوني ، اتصال النطاق العريض ، الاتصالات / الدوائر التل |
| تسليط الضوء: | كابل الكاميرا الدوائر التلفزيونية المغلقة,وكابل الكاميرا في الهواء الطلق |
||

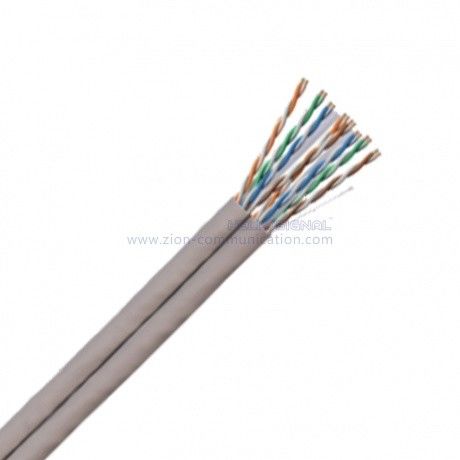

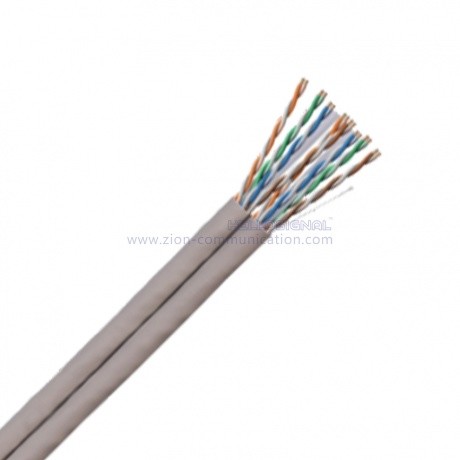

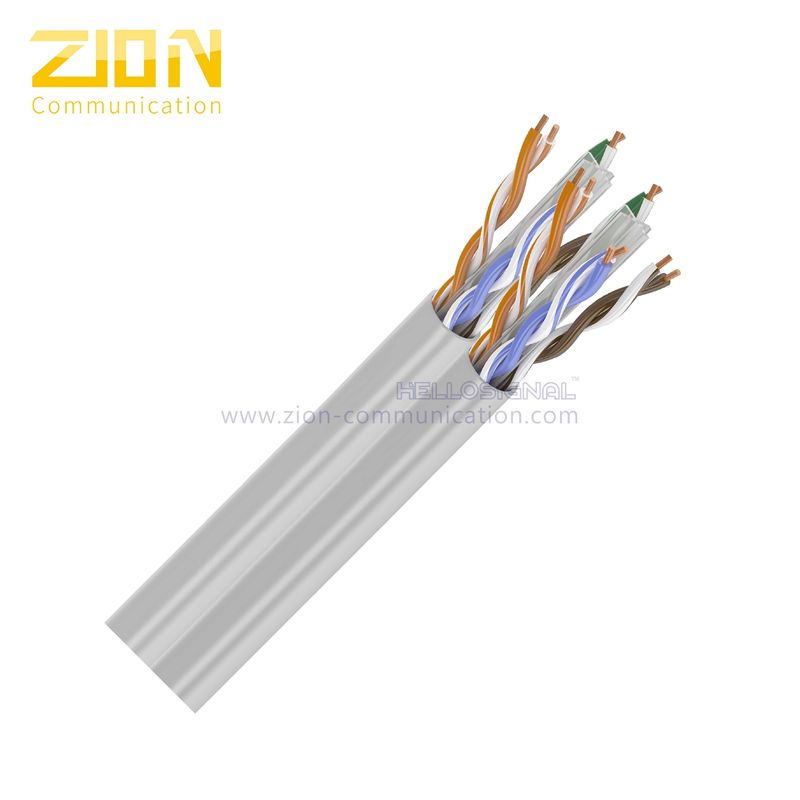

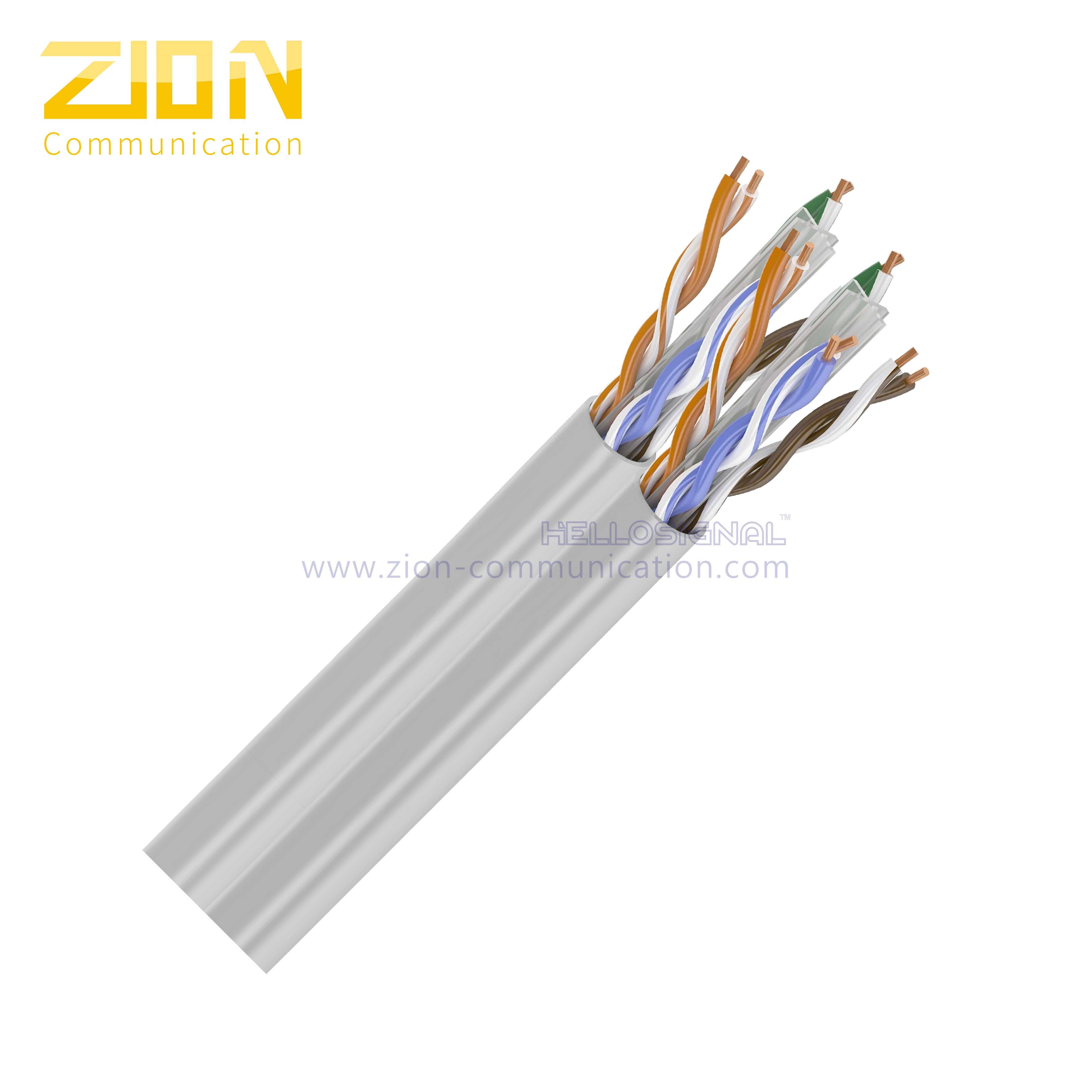

| U / UTP المزدوج CAT6 الملتوية زوج كابل التثبيت | ||||||||
| كابل الشبكة المحلية | ||||||||
| NO. لا. 7112235 7112235 | ||||||||
| اعمال بناء | ||||||||
| موصل: | 23 AWG النحاس العاري الصلب | |||||||
| أزواج: | 4 أزواج | |||||||
| عازلة: | 1.02 ملم FEP | |||||||
| ألوان العزل: | أزرق-أبيض / أزرق ، برتقالي-أبيض / برتقالي | |||||||
| أخضر-أبيض / أخضر ، بني-أبيض / بني | ||||||||
| حبل التمزق: | قطن | |||||||
| سترة خارجية: | (6.6 + 13.2) ± 0.2 مم PVC CMP | |||||||
| الخصائص الكهربائية | ||||||||
| معاوقة | 1 - 250 ميجا هرتز 100 ± 15 أوم | |||||||
| مقاومة العزل | ＞5000MΩ * KM | |||||||
| قوة عازلة | DC 2500V 2S | |||||||
| الموصل الأقصى DC المقاومة 20℃ |
8.4 أوم / 100 م | |||||||
| Res. الدقة. unbalance (%) عدم اتزان (٪) | Max. ماكس. 2.5 2.5 | |||||||
| إقران بالأرض موازنة السعة |
330 درجة فهرنهايت / 100 م | |||||||
| معاوقة التحويل | بحد أقصى 10 مللي أوم / م @ 100 ميجا هرتز | |||||||
| درجة حرارة التثبيت. | -30 - 50℃ | |||||||
| درجة الحرارة العملية. | -20-75℃ | |||||||
| المقطع العرضي | ||||||||
|
||||||||
| تطبيق | ||||||||
| • يفي أو يتجاوز متطلبات ANSI / TIA-568-C.2 الفئة 6 و معايير قناة ISO 11801 للطبقة الثانية من الفئة E. |
||||||||
| • يفي أو يتجاوز متطلبات ANSI / TIA-568-C.2 و IEC 61156-5 معايير مكون الفئة 6. |
||||||||
| • تم اختبار جهة خارجية للامتثال لـ ANSI / TIA-568-C.2. | ||||||||
| • يلبي متطلبات IEEE 802.3af و IEEE 802.3at لتطبيقات PoE. | ||||||||
| • تتيح علامات الكابلات ذات الطول التنازلي التعرف السهل على الكابلات المتبقية مما يقلل من وقت التثبيت وخردة الكابلات. |
||||||||
| • توفر الألوان: تتوفر ألوان كابل إضافية. | ||||||||
| خصائص الأداء | ||||||||
| تكرر | RL (الحد الأدنى) | خسارة الإدراج (الحد الأقصى) | تأخير الانتشار (الحد الأقصى) | Delay Skew (Max.) | التالي (الحد الأدنى) | PSNEXT (الحد الأدنى) | ELNEXT (الحد الأدنى) | PSELNEXT (الحد الأدنى) |
| ميغاهيرتز | ديسيبل | ديسيبل / 100 م | نانوثانية / 100 م | نانوثانية / 100 م | ديسيبل | ديسيبل | ديسيبل / 100 م | ديسيبل / 100 م |
| 1 | 20.0 | 2.0 | 570.0 | 45.0 | 74.0 | 72.0 | 67.8 | 64.8 |
| 4 | 23.0 | 3.8 | 552.0 | 45.0 | 65.0 | 63.0 | 55.7 | 52.7 |
| 10 | 25.0 | 6.0 | 545.0 | 45.0 | 59.0 | 57.0 | 47.8 | 44.8 |
| 16 | 25.0 | 7.6 | 543.0 | 45.0 | 56.0 | 54.0 | 43.7 | 40.7 |
| 20 | 25.0 | 8.5 | 542.0 | 45.0 | 55.0 | 53.0 | 41.7 | 38.7 |
| 31.25 | 23.6 | 10.7 | 540.0 | 45.0 | 52.0 | 50.0 | 37.9 | 34.9 |
| 62.5 | 21.5 | 15.4 | 539.0 | 45.0 | 47.0 | 45.0 | 31.8 | 28.8 |
| 100 | 20.1 | 19.8 | 538.0 | 45.0 | 44.3 | 42.3 | 27.8 | 24.8 |
| 200 | 18.0 | 29.0 | 537.0 | 45.0 | 39.7 | 37.7 | 21.7 | 18.7 |
| 250 | 17.3 | 32.8 | 536.0 | 45.0 | 38.0 | 36.0 | 19.8 | 16.8 |
| ملاحظة: أداء الإرسال أعلاه ل 100 M ، 20 ± 2℃ تحت الظروف المختبرة. | ||||||||
| معلومات الطلب | ||||||||
| العلامات | HELLOSIGNAL NO.7112235 U / UTP CAT6 4PR 23AWG PVC CMP XXX (أو حسب طلب الزبون) |
|||||||
| الحزمة الداخلية | 305 م / بكرة ، 305 م / بكرة (أو حسب طلب الزبون) | |||||||
| العبوة الخارجية | مربع الألوان ، البليت (أو حسب طلب الزبون) | |||||||
| موعد التسليم | عادة بعد 25 يومًا من استلام الإيداع. | |||||||
| العلامة التجارية | HELLOSIGNAL® أو OEM | |||||||
