| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Zion communication OR OEM |
| إصدار الشهادات: | CE, RoHS, VDE, UL |
| رقم الموديل: | كابل تحكم مرن |
| الحد الأدنى لكمية: | 10 كم |
| تفاصيل التغليف: | 100 م / بكرة ، 300 م / بكرة خشبية |
| وقت التسليم: | 25 يوم عمل |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 1000 كم / شهر |
| موصل: | نحاس مجرد نقيًا | عازلة: | خال من الهالوجين |
|---|---|---|---|
| التدريع: | <i>Halogen-free inner jacket;</i> <b>سترة داخلية خالية من الهالوجين ؛</b> <i>tinned copper braid (85 | السترة: | خال من الهالوجين |
| اللون: | اللون الرمادي | ||
| تسليط الضوء: | كابل التحكم في الطاقة,وكابل الطاقة وكابل التحكم |
||
110 H / 110 CH كابلات طاقة وتحكم متعددة الموصلات جاكيت رمادي خال من الهالوجين
https://www.zion-communication.com/Power-and-Control-Cables-products-catalog.html
| HELLOSIGNAL CLASSIC 110 H110 CH | ||||||||
|
||||||||
| ▉ تطبيق | ||||||||
| HELLOSIGNAL® 110 H/110 CH is a low smoke, zero halogen (LSZH), multi-conductor control and power cable with improved oil resistance and flame protection. HELLOSIGNAL® 110 H / 110 CH عبارة عن دخان منخفض ، صفر هالوجين (LSZH) ، تحكم متعدد الموصلات وكابل طاقة مع مقاومة محسنة للزيت وحماية للهب. It is for use in all electrical equipment in dry or damp conditions. يستخدم في جميع المعدات الكهربائية في الظروف الجافة أو الرطبة. It is UV and weather resistant and comes in shielded and unshielded versions. إنه مقاوم للأشعة فوق البنفسجية والطقس ويأتي في إصدارات محمية وغير محمية. | ||||||||
| ▉ التطبيقات الموصى بها | ||||||||
| Public buildings; المباني العامة؛ airports; المطارات ؛ railway stations; محطات السكك الحديدية؛ amusement rides; ركوب تسلية areas where human safety is a concern المناطق التي تعتبر سلامة الإنسان مصدر قلق | ||||||||

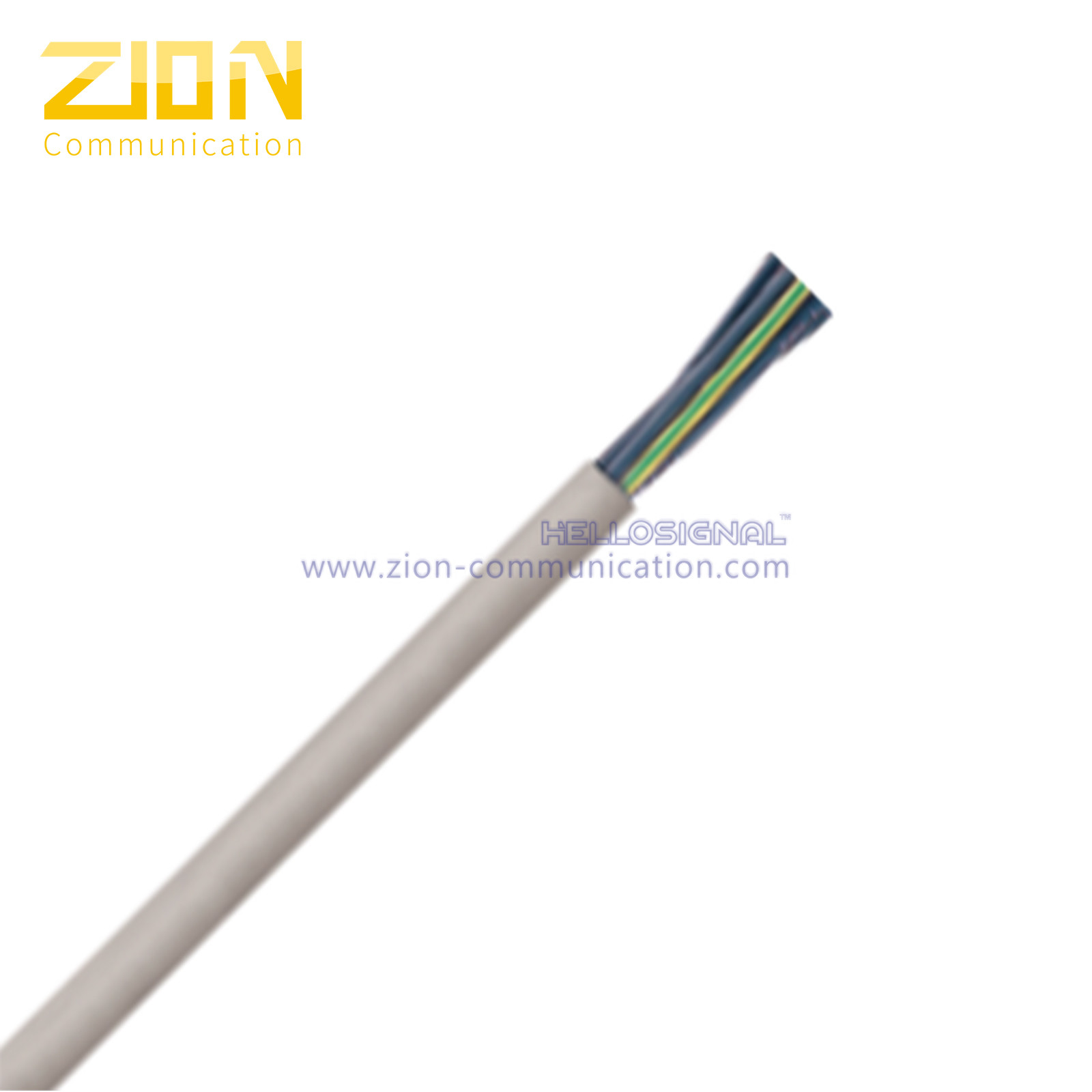

| ▉ غير محجوب اعمال بناء | ||||||||
| الموصلات: نحاس مجرد نقي | ||||||||
| العزل: خال من الهالوجين | ||||||||
| Jacket: Halogen-free; سترة: خال من الهالوجين. gray اللون الرمادي | ||||||||

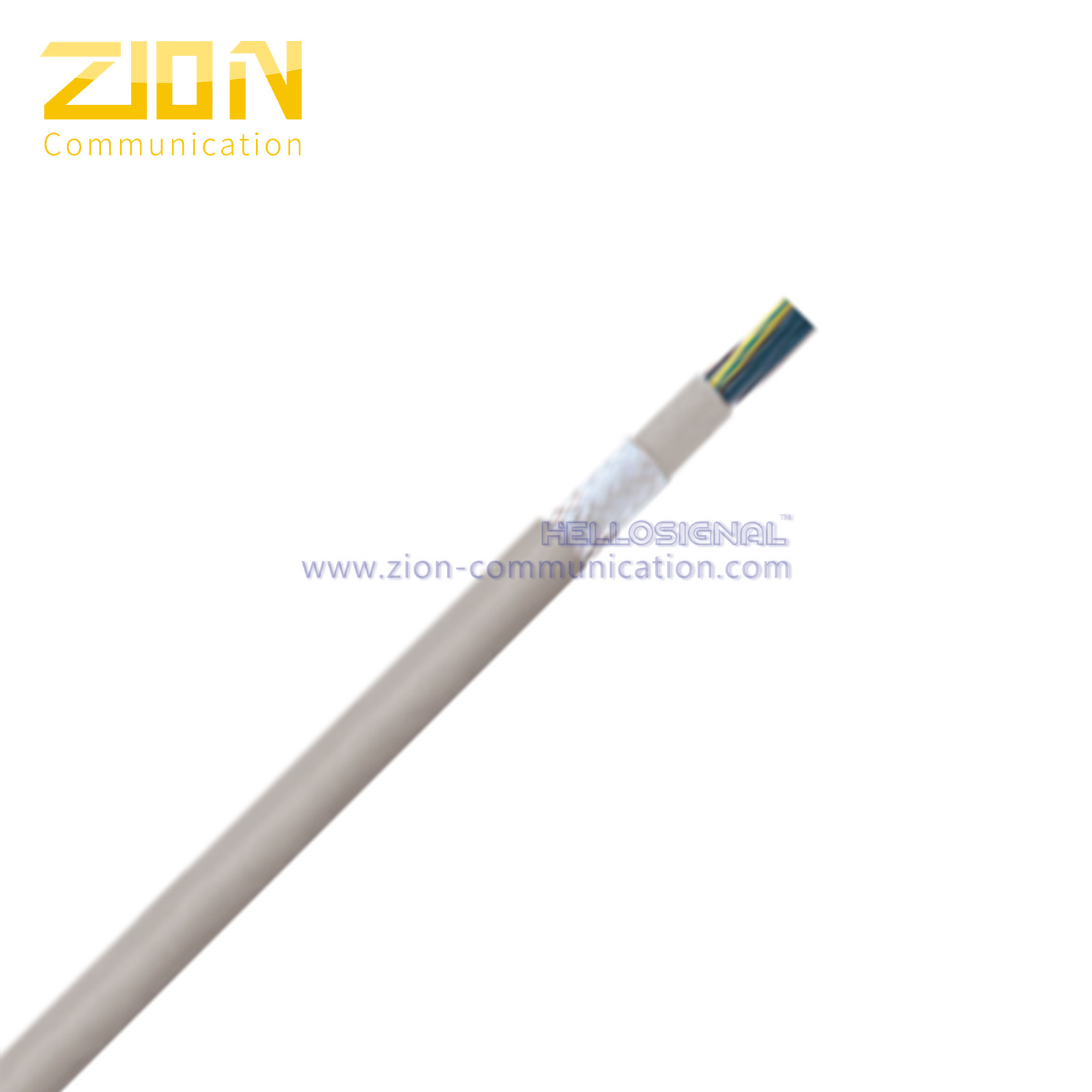

| ▉ البناء المحمي | ||||||||
| الموصلات: نحاس مجرد نقي | ||||||||
| العزل: خال من الهالوجين | ||||||||
| Shielding: Halogen-free inner jacket; التدريع: سترة داخلية خالية من الهالوجين ؛ tinned copper braid (85% coverage) جديلة نحاسية معلبة (تغطية 85٪) | ||||||||
| Jacket: Halogen-free; سترة: خال من الهالوجين. gray اللون الرمادي | ||||||||
| ▉ ميزة التطبيق | ||||||||
| • دخان منخفض ، صفر هالوجين (LSZH) • مقاوم للهب • مرن للغاية ومقاوم للزيت • سترة مقاومة للأشعة فوق البنفسجية |
||||||||
| ▉ معلومات تقنية | ||||||||
| الحد الأدنى لنصف قطر الانحناء | مكشوف: قطر 4 × كابل | |||||||
| محمية: قطر الكابل 6 × | ||||||||
| نطاق درجة حرارة | للاستخدام المرن: 30 درجة مئوية إلى +70 درجة مئوية (UL: + 75 درجة مئوية) | |||||||
| للاستخدام الثابت: 40 درجة مئوية إلى + 80 درجة مئوية (UL: + 75 درجة مئوية) |
||||||||
| الجهد الاسمي | UL: 600 فولت | |||||||
| U0 / U: 300/500 فولت | ||||||||
| اختبار الجهد | 4000 فولت | |||||||
| موصل حبلا | سلك رفيع من الدرجة الخامسة | |||||||
| ▉ معلومات تقنية | ||||||||
| رمز اللون | أسود بأرقام بيضاء ، | |||||||
| بالإضافة إلى الأرض الخضراء / الصفراء | ||||||||
| الموافقات | UL: AWM 21089 | |||||||
| AWM 75 درجة مئوية ، 600 فولت | ||||||||
| السمات: يمر النفط Res I / II | ||||||||
| NFPA 79 | ||||||||
| مقاومة لأشعة الشمس | ||||||||
| إضافية: بناءً على مواصفات VDE | ||||||||
| م & بنفايات | ||||||||
| LS acc. LS acc. to IEC 61034-2 إلى IEC 61034-2 | ||||||||
| HF acc. HF acc. to IEC 60754-1 إلى IEC 60754-1 | ||||||||
| Corrosiveness acc. التآكل حسب to IEC 60754-2 إلى IEC 60754-2 | ||||||||
| ▉ 110 ح قائمة المنتجات | ||||||||
| رقم الصنف. | رقم ال الموصلات |
الاسمي الخارجي (في) | وزن النحاس (رطل / متر مربع) | الوزن التقريبي (رطل / قدم مربع) | ||||
| 20 AWG (0.50 مم²) | ||||||||
| 7143000 | 3 | 0.213 | 10 | 33 | ||||
| 7143001 | 4 | 0.228 | 13 | 39 | ||||
| 7143002 | 5 | 0.248 | 16 | 46 | ||||
| 7143003 | 7 | 0.272 | 23 | 58 | ||||
| 7143004 | 12 | 0.358 | 39 | 95 | ||||
| 18 AWG (1.00 مم²) | ||||||||
| 7143005 | 3 | 0.240 | 19 | 48 | ||||
| 7143006 | 4 | 0.260 | 26 | 58 | ||||
| 7143007 | 5 | 0.287 | 32 | 70 | ||||
| 7143008 | 7 | 0.319 | 45 | 93 | ||||
| 7143009 | 12 | 0.421 | 77 | 151 | ||||
| 7143010 | 18 | 0.508 | 116 | 220 | ||||
| 7143011 | 25 | 0.591 | 161 | 299 | ||||
| 16 AWG (1.50 مم²) | ||||||||
| 7143015 | 3 | 0.268 | 29 | 63 | ||||
| 7143016 | 4 | 0.291 | 39 | 77 | ||||
| 7143017 | 5 | 0.327 | 48 | 95 | ||||
| 7143018 | 7 | 0.354 | 68 | 124 | ||||
| 7143019 | 12 | 0.480 | 116 | 207 | ||||
| 7143020 | 18 | 0.575 | 174 | 302 | ||||
| 7143021 | 25 | 0.677 | 242 | 415 | ||||
| ▉ 110 ح قائمة المنتجات | ||||||||
| رقم الصنف. | رقم ال الموصلات |
الاسمي الخارجي (في) | وزن النحاس (رطل / متر مربع) | الوزن التقريبي (رطل / قدم مربع) | ||||
| 14 AWG (2.50 مم²) | ||||||||
| 7143025 | 3 | 0.327 | 48 | 98 | ||||
| 7143026 | 4 | 0.354 | 65 | 121 | ||||
| 7143027 | 5 | 0.398 | 81 | 149 | ||||
| 7143028 | 7 | 0.441 | 113 | 198 | ||||
| 7143029 | 12 | 0.594 | 194 | 330 | ||||
| 12 AWG (4.00 مم²) | ||||||||
| 7143030 | 4 | 0.425 | 103 | 180 | ||||
| 7143031 | 5 | 0.476 | 129 | 220 | ||||
| 7143032 | 7 | 0.528 | 181 | 294 | ||||
| ▉ 110 CH قائمة المنتجات | ||||||||
| رقم الصنف. | رقم ال الموصلات |
الاسمي الخارجي (في) | وزن النحاس (رطل / متر مربع) | الوزن التقريبي (رطل / قدم مربع) | ||||
| 10 AWG (6 مم²) | ||||||||
| 7143035 | 4 | 0.512 | 155 | 263 | ||||
| 7143036 | 5 | 0.571 | 194 | 321 | ||||
| 7143037 | 7 | 0.630 | 271 | 429 | ||||
| 8 AWG (10 مم²) | ||||||||
| 7143040 | 4 | 0.638 | 258 | 427 | ||||
| 6 AWG (16 مم²) | ||||||||
| 7143041 | 4 | 0.740 | 413 | 625 | ||||
| 4 AWG (25 مم²) | ||||||||
| 7143042 | 4 | 0.925 | 645 | 969 | ||||
| 2 AWG (35 مم²) | ||||||||
| 7143043 | 4 | 1.050 | 912 | 1288 | ||||
| ▉ 110 CH قائمة المنتجات | ||||||||
| رقم الصنف. | رقم ال الموصلات |
الاسمي الخارجي (في) | وزن النحاس (رطل / متر مربع) | الوزن التقريبي (رطل / قدم مربع) | ||||
| 20 AWG (0.50 مم²) | ||||||||
| 7143050 | 3 | 0.291 | 24 | 64 | ||||
| 7143051 | 4 | 0.315 | 28 | 75 | ||||
| 7143052 | 5 | 0.339 | 32 | 85 | ||||
| 7143053 | 7 | 0.358 | 40 | 99 | ||||
| 7143054 | 12 | 0.453 | 31 | 152 | ||||
| ▉ 110 CH قائمة المنتجات | ||||||||
| رقم الصنف. | رقم ال الموصلات |
الاسمي الخارجي (في) | وزن النحاس (رطل / متر مربع) | الوزن التقريبي (رطل / قدم مربع) | ||||
| 18 AWG (1.00 مم²) | ||||||||
| 7143055 | 3 | 0.331 | 35 | 85 | ||||
| 7143056 | 4 | 0.350 | 49 | 106 | ||||
| 7143057 | 5 | 0.382 | 56 | 115 | ||||
| 7143058 | 7 | 0.406 | 65 | 141 | ||||
| 7143059 | 12 | 0.535 | 113 | 233 | ||||
| 7143060 | 18 | 0.618 | 158 | 319 | ||||
| 7143061 | 25 | 0.701 | 210 | 411 | ||||
| 16 AWG (1.50 مم²) | ||||||||
| 7143065 | 3 | 0.354 | 46 | 104 | ||||
| 7143066 | 4 | 0.386 | 58 | 125 | ||||
| 7143067 | 5 | 0.413 | 69 | 144 | ||||
| 7143068 | 7 | 0.449 | 90 | 181 | ||||
| 7143069 | 12 | 0.591 | 156 | 299 | ||||
| 7143070 | 18 | 0.685 | 220 | 410 | ||||
| 7143071 | 25 | 0.803 | 331 | 566 | ||||
| 14 AWG (2.50 مم²) | ||||||||
| 7143075 | 3 | 0.413 | 69 | 148 | ||||
| 7143076 | 4 | 0.449 | 87 | 178 | ||||
| 7143077 | 5 | 0.500 | 106 | 216 | ||||
| 7143078 | 7 | 0.551 | 150 | 284 | ||||
| 7143079 | 12 | 0.705 | 242 | 443 | ||||
| 12 AWG (4 مم²) | ||||||||
| 7143080 | 4 | 0.535 | 140 | 262 | ||||
| 7143081 | 5 | 0.587 | 169 | 311 | ||||
| 7143082 | 7 | 0.638 | 224 | 395 | ||||
| 10 AWG (6 مم²) | ||||||||
| 7143085 | 4 | 0.622 | 198 | 347 | ||||
| 7143086 | 5 | 0.681 | 239 | 414 | ||||
| 7143087 | 7 | 0.740 | 322 | 532 | ||||
| 8 AWG (10 مم²) | ||||||||
| 7143088 | 4 | 0.752 | 310 | 530 | ||||
| 6 AWG (16 مم²) | ||||||||
| 7143089 | 4 | 0.878 | 489 | 775 | ||||
| 4 AWG (25 مم²) | ||||||||
| 7143090 | 4 | 1.063 | 755 | 1214 | ||||
| 2 AWG (35 مم²) | ||||||||
| 7143091 | 4 | 1.197 | 1028 | 1560 | ||||
| ▉ معلومات الطلب | ||||||||
| العلامات | HELLOSIGNAL CLASSIC 110 H110 CH XXXFT / M | |||||||
| صفقة | 100 م / بكرة ، 300 م / بكرة خشبية | |||||||
| موعد التسليم | عادة بعد 25 يومًا من استلام الإيداع. | |||||||
