مكان المنشأ: | الصين |
---|---|
اسم العلامة التجارية: | Zion communication OR OEM |
إصدار الشهادات: | ISO, CE, RoHS, UL |
رقم الموديل: | معدات مركز البيانات |
الحد الأدنى لكمية: | 1000 قطعة |
تفاصيل التغليف: | 1 جهاز كمبيوتر / كيس من البلاستيك ، PCS / كارتون |
وقت التسليم: | عادة 10 أيام عمل |
شروط الدفع: | T / T ، L / C. |
القدرة على العرض: | 30،000 قطعة / شهر |
نموذج: | تركيب مجلس الوزراء | بناد: | صهيون للاتصالات |
---|
مزيد من التفاصيل يرجى زيارة:
https://www.zion-communic.com/Copper-System-Equipment.html

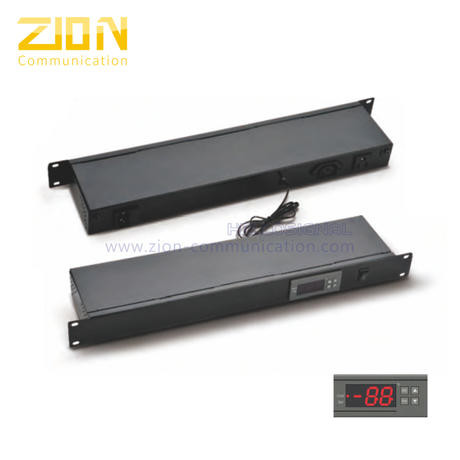

وحدة درجة الحرارة الرقمية TC | ||||||||
معلومات تقنية | ||||||||
· 19 "التثبيت · بنية بسيطة وسهلة التركيب. · سهولة الكابلات والتشغيل. · مقاومة مزعجة ، تشغيل موثوق ؛ مخرج ثنائي الاتجاه (IEC320 C13 و NEMA 5-15R). |
||||||||
الجزء الرئيسي | ||||||||
نموذج رقم: | نوع موصل الإدخال | |||||||
ZC70180101 | نوع المملكة المتحدة (BS1363) | |||||||
ZC70180102 | النوع الألماني (DIN49441) | |||||||
ZC70180103 | نوع الولايات المتحدة (نيما 5-15P) | |||||||
المعايير الفنية | ||||||||
· مصدر الطاقة: 220VAC + 10٪ / - 15٪، 50 / 60Hz. · نطاق قياس درجة الحرارة: -50 درجة مئوية ~ 99 درجة مئوية. الدقة: 1 ℃. · قدرة الاتصال ناتج التبريد: 10A / 277VAC. الوقت تأخير سينسور الخطأ: 1 دقيقة.. · المستوى الآمن: 1P65. · رطوبة التشغيل: 20 ~ 85٪ (بدون مكثف). · استهلاك الطاقة: ≤ 3 واط. نطاق التحكم في درجة الحرارة: -40 درجة مئوية ~ 50 درجة مئوية. الدقة: -50 ℃ ~ 70 ، ± 1 ℃ ، ± 1 في حالات أخرى يمكن أن تدفع ضاغط أحادي الطور ≤1 / 2HP. · جهاز الاستشعار: NTC. · درجة حرارة التشغيل: -30 درجة مئوية ~ 75 درجة مئوية. |
||||||||
ديتاليس: | ||||||||
العملية الرئيسية · تحقق من قيمة مجموعة المعلمات: اضغط على ▲ ثم قم بفكه لعرض الحد الأعلى المحدد ؛اضغط على ▼ ثم قم بفكه لعرض ملف.
تعديل قيمة مجموعة المعلمة · اضغط على مجموعة لأكثر من 3 ثوان للدخول إلى المعلمة وتعديل الحالة الأخيرة ، وعرض آخر تعديل القائمة بعد مكهرب مع ضوء مؤشر تعديل المعلمة على. · اضغط على أو للانتقال للأمام أو للخلف لعنصر القائمة ؛اضغط على تعيين لعرض التيار.
قيمة مجموعة المعلمة · اضغط على تعيين ويمكن ■ أو ■ في وقت واحد ضبط قيمة مجموعة المعلمة الحالية ؛ اضغط على تعيين و ■ في وقت واحد أكثر من 1 ثانية سيزيد من قيمة مجموعة المعلمة الحالية بسرعة ؛اضغط على مجموعة و ■ في وقت واحد ، سيؤدي أكثر من 1 ثانية إلى تقليل قيمة مجموعة المعلمة الحالية بشكل مفاجئ ؛ الصحافة الأولى أو أي عملية مفتاح في 30s سيوفر المعلمة المعدلة و retutn إلى وضعها الطبيعي حالة عرض درجة الحرارة.
قم باستعادة إعداد المعلمة · عند كهربة وحدة التحكم ، تحقق أولاً من إعداد المعلمة ، إذا كان إعداد المعلمة هو شاشة LED خاطئة E1 بصوت صفارة عند هذه المرة اضغط على تعيين سيعيد الافتراضي ضبط القياسات. تقديم المشورة لإعادة المعلمة.
اللوحة الامامية
|
||||||||
وظيفة الضغط على المفاتيح | ||||||||
ضغط المفتاح | الوضع العادي | وضع تعديل Parmeter | ||||||
جلس | تحقق من وقت حماية الضاغط | عرض قيمة مجموعة القائمة الحالية | ||||||
ضبط ... 3 ثوان | أدخل في تعديل المعلمة | |||||||
رست | تحقق من درجة حرارة تتجاوز القيمة | قم بإنهاء من تعديل المعلمة | ||||||
▲ | فحص الحدود القصوى لدرجة الحرارة | عناصر القائمة تعود للخلف | ||||||
▼ | فحص حدود درجة الحرارة المنخفضة | عناصر القائمة تذهب إلى الأمام | ||||||
تعيين +▲ | تزيد قيم المعلمات بالدرجات | |||||||
تعيين +▼ | تنخفض قيم المعلمات بالدرجات | |||||||
إخراج التحكم
· ضاغط: عندما تكون درجة حرارة التخزين أعلى من الحد الأعلى ، يبدأ الضاغط ، أقل من درجة الحرارة المحددة.الحد الأدنى ، توقف الضاغط ، عندما يخطئ المستشعر ، يعمل الضاغط بالتناسب مع -15 دقيقة إيقاف -30 دقيقة.بعد المكهرب أو توقف الضاغط. يُسمح بإعادة تشغيل الضاغط بعد نفاد وقت حماية الضاغط.
· إنذار: في حين أن درجة الحرارة لا تتجاوز القيمة 0. يعرض LED وامض درجة الحرارة الحالية عندما تكون درجة حرارة التخزين أعلى من الحد الأعلى لدرجة الحرارة المحددة + تجاوز درجة الحرارة قيمة أو أقل من تعيين الحد الأدنى لتجاوز درجة الحرارة.القيمة.عند الخروج من ملف تجاوز تأخير التنبيه temp.limit بعد مكهرب.يبدأ إنذار تجاوز الحد الأقصى للحرارة مع صوت الجرس ، وإلغاء التنبيه عند عودة درجة الحرارة إلى درجة الحرارة العادية شاشة LED وامضة E1 مع صوت صفارة عند حدوث خطأ في الحفظ ؛عرض E2 مع صوت الجرس عند خطأ المستشعر ، عرض HH عند درجة الحرارة.أعلى من 99 درجة مئوية وأقل من 120 درجة مئوية.اضغط على أي مفتاح لإلغاء صوت التنبيه ، ولكن تظل حالة التنبيه. |
||||||||
وصف ضوء Lndicator | مخطط الأسلاك | |||||||
مؤشر ضوء |
ستاوس | فونكشن | ||||||
رائع | دائما متاح | قطع الضاغط | ||||||
رائع | ومضات | تأخير قطع الضاغط | ||||||
جلس | دائما متاح | حالة تعديل Parmeter | ||||||
وظيفة الضغط على المفاتيح | ||||||||
العنصر | Funtion | نطاق Fetting | وحدة | تقصير | ||||
F1 | الحد الأعلى | F2 ~ + 5 | درجة مئوية | -10 | ||||
F2 | الحد الأدنى | -40 ~ F1 | درجة مئوية | -20 | ||||
F3 | معايرة درجة الحرارة | -5 ~ 5 | درجة مئوية | 0 | ||||
F4 | وقت حماية الضاغط | 0 ~ 9 | دقيقة | 3 | ||||
F5 | تجاوز قيمة درجة الحرارة | 0 ~ 50 ، اضبط القيمة على 0 لإلغاء alam | درجة مئوية | 15 | ||||
F6 | تجاوز وقت تأخير إنذار درجة الحرارة | F2 ~ + 5 | درجة مئوية | 20 | ||||
لوائح السلامة
· خطر: التمييز بدقة بين الرصاص السفلي وسلك الطاقة وواجهة ترحيل الخرج من بعضها البعض ، يحظر التوصيلات الخاطئة أو التحميل الزائد على المرحل.كل التوصيلات يجب تعديله في ظل انقطاع التيار الكهربائي.
· تحذير: يحظر استخدام الجهاز في الماء أو تحت بيئة رطبة ، ارتفاع درجة الحرارة ، سلسلة تدخل الكهرومغناطيسية تآكل سلسلة الأشعة تحت الحمراء.
· حذر: يجب أن يكون مصدر الطاقة مطابقًا لمصدر الطاقة الموجود على الجهاز ، وأن يتأكد استقرار جهد الطاقة.يجب الحفاظ على جهاز الاستشعار السفلي والقوة لمدة المسافة المناسبة لتجنب التدخلات المحتملة.
|
||||||||
خطا بالكود | ||||||||
شفرة | سبب | حالة | ||||||
ه 1 | خطأ Memorizer | إنذار ، جرعة الآلة لا تعمل | ||||||
ه 2 | خطأ في جهاز الاستشعار | التنبيه: يبدأ الضاغط / توقف بشكل متناسب |
||||||
ح ح | تجاوز درجة الحرارة ، حد العرض |
|||||||
