| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | OEM or HELLOSIGNAL |
| إصدار الشهادات: | CE, RoHS, CPR,ETL, UL |
| رقم الموديل: | 7112212 |
| الحد الأدنى لكمية: | 30.5 كم |
| تفاصيل التغليف: | 305 م / صندوق سحب ، 305 م / بكرة خشبية ، 500 م / بكرة خشبية |
| وقت التسليم: | 25 يوم عمل |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 1000 كم / شهر |
| موصل: | النحاس العاري الصلب | العزل: | البولي إثيلين عالي الكثافة |
|---|---|---|---|
| سترة: | بولي كلوريد الفينيل | لون: | أسود |
| طَرد: | 305 م/صندوق سحب، 500 م/طبل خشبي | الشعار: | تصنيع المعدات الأصلية |
| إبراز: | كابل إيثرنت CAT6 بموصل نحاسي 0.57 مم,كابل شبكة F/UTP معتمد من CPR,سترة PVC كابل LAN داخلي,CPR Certified F/UTP Network Cable,PVC Jacket Indoor LAN Cable |
||

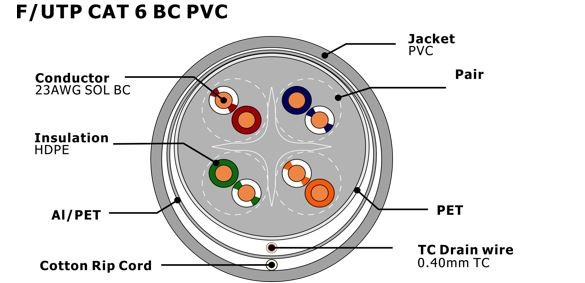

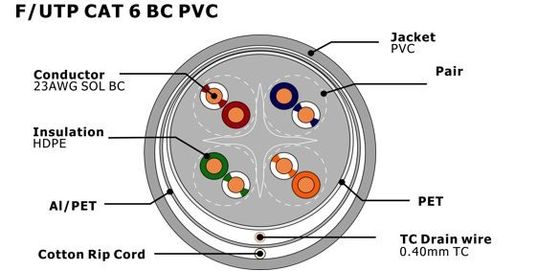

| مكون | المواصفات |
|---|---|
| قائد | 0.57±0.005mm النحاس المجرد الصلب |
| أزواج | 4 أزواج |
| العزل | 1.14±0.05 ملم HDPE |
| ألوان العزل | الأزرق الأبيض / الأزرق ، البرتقالي الأبيض / البرتقالي ، الأخضر الأبيض / الأخضر ، البني الأبيض / البني |
| القطع العرضي | البولي إيثيلين المعدل |
| الدرع 1 | ورق بي تي |
| سلك الصرف | 0.4mmTC/0.5mm CCS |
| الدرع 2 | ألبوم / PET ، الأوراق المكشوفة |
| سلك التمزق | القطن أو الألياف |
| خارج سترة | 7.4±0.3 ملم PVC |
| المعلم | المواصفات |
|---|---|
| مقاومة التيار المباشر | <9.38 أوم/100 متر @20 درجة مئوية |
| عدم توازن المقاومة المباشرة | 5% @ 20°C |
| القدرة المتبادلة | 5.6 nF/100m |
| عائق خاص | 1-100 ميغاهرتز: 100±15 أوم؛ 100-250 ميغاهرتز: 100±20 أوم |
| الحد الأقصى للتردد | 250 ميغاهرتز |
| عدم توازن السعة | 330 pF/100m |
| NVP (سرعة النقل) | 63% |
| تأخير الميل | ≤ 45ns/100m |
| الممتلكات | القيمة |
|---|---|
| التوتر السحب (ماكس) | ≥13.5Mpa |
| نصف قطر الانحناء (دقيقة) | 8×OD من السترة |
| درجة حرارة العمل | -20 إلى 80 درجة مئوية (-4 إلى 167 فهرنهايت) |
| التردد (MHz) | RL (Min.) (dB) | خسارة الإدراج (حد أقصى) (dB/100m) | تأخير الانتشار (حد أقصى) (ns/100m) | معدل التأخير (حد أقصى) (ns/100m) | التالي (دقيقة) (دبليو) | PS NEXT (Min.) (dB) | ELNEXT (Min.) (dB/100m) | PSELNEXT (Min.) (dB/100m) |
|---|---|---|---|---|---|---|---|---|
| 1 | 20.0 | 2.0 | 570.0 | 45.0 | 74.0 | 72.0 | 67.8 | 64.8 |
| 4 | 23.0 | 3.8 | 552.0 | 45.0 | 65.0 | 63.0 | 55.7 | 52.7 |
| 10 | 25.0 | 6.0 | 545.0 | 45.0 | 59.0 | 57.0 | 47.8 | 44.8 |
| 16 | 25.0 | 7.6 | 543.0 | 45.0 | 56.0 | 54.0 | 43.7 | 40.7 |
| 20 | 25.0 | 8.5 | 542.0 | 45.0 | 55.0 | 53.0 | 41.7 | 38.7 |
| 31.25 | 23.6 | 10.7 | 540.0 | 45.0 | 52.0 | 50.0 | 37.9 | 34.9 |
| 62.5 | 21.5 | 15.4 | 539.0 | 45.0 | 47.0 | 45.0 | 31.8 | 28.8 |
| 100 | 20.1 | 19.8 | 538.0 | 45.0 | 44.3 | 42.3 | 27.8 | 24.8 |
| 200 | 18.0 | 29.0 | 537.0 | 45.0 | 39.7 | 37.7 | 21.7 | 18.7 |
| 250 | 17.3 | 32.8 | 536.0 | 45.0 | 38.0 | 36.0 | 19.8 | 16.8 |
| البند | تفاصيل |
|---|---|
| العلامة | HELLOSIGNAL NO.7112212 F/UTP CAT6 4PR 0.57mm كيس PVC النحاس...305M ((1000FT) (أو حسب طلب العميل) |
| الحزمة الداخلية | 305M / مربع سحب، 500M / رزمة خشبية (أو حسب طلب العميل) |
| الحزمة الخارجية | مربع لون، علبة (أو حسب طلب العميل) |
| وقت التسليم | عادة 25 يوما بعد استلام الودائع |
| العلامة التجارية | HELLOSIGNAL® أو OEM |
