| مكان المنشأ: | هانغتشو ، الصين |
|---|---|
| اسم العلامة التجارية: | HELLOSIGNAL OR OEM |
| إصدار الشهادات: | UL, ETL, CE,CPR, RoHS |
| رقم الموديل: | <i>NO.</i> <b>لا.</b> <i>7112305</i> <b>7112305</b> |
| الحد الأدنى لكمية: | 305M / بكرة ، 100 بكرة |
| تفاصيل التغليف: | بكرة خشبية ، كرتون ، منصة نقالة |
| وقت التسليم: | عادة 25 يوم عمل |
| شروط الدفع: | T / T ، L / C. |
| القدرة على العرض: | 10000 مكبات / شهر ، 3050 كم / شهر |
| عدد الموصلات: | 4 أزواج | اكتب: | ش / utp cat6a cmp |
|---|---|---|---|
| السترة: | PVC-PLENUM | اللون: | أبيض رمادي/...... |
| موصل: | نحاس مجرد | تطبيق: | الاتصالات ، الشبكات ، الاتصالات / الكيبل التلفزيوني ، اتصال النطاق العريض ، الاتصالات / الدوائر التل |
| عازلة: | FEP | المعيار 1: | ISO / IEC 11801-1 الإصدار 1.0 |
| المعيار 2: | ANSI / TIA-568-C.2 ANSI / TIA-568.2-D | المعيار 3: | UL444 、 UL1581 、 UL1666 、 IEC60332-1 、 EN50399 |
| الدعم: | 10Gbase-t 、 1000BASE-T | ||
| تسليط الضوء: | كابل شبكة U / UTP CAT6,كابل شبكة CAT6 غير محمي,كابل شبكة CAT6 بكامل طاقته PVC |
||

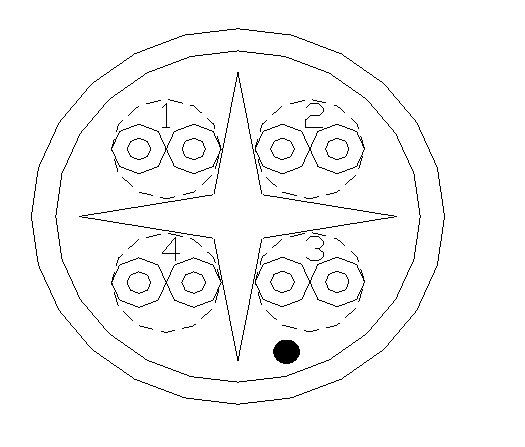

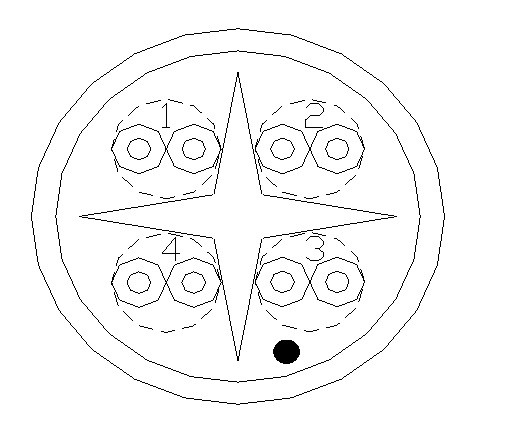

| موصل: | 0.575 ± 0.005 مم من النحاس العاري الصلب | |||||
| أزواج: | 4 أزواج | |||||
| عازلة: | 1.02 ± 0.05 مم FEP | |||||
| ألوان العزل: | أزرق - أبيض / أزرق ، برتقالي - أبيض / برتقالي | |||||
| أخضر - أبيض / أخضر ، بني - أبيض / بني | ||||||
| المقطع العرضي | LSZH أو FEP عبر الويب | |||||
| RipCord: | كيفلر | |||||
| سترة خارجية: | 6.5 ± 0.3 مم بكامل طاقته PVC | |||||
※ ILS: سترة دائرية مع خطوط طولية داخلية
| مقاومة التيار المستمر | ＜ 9.38 أوم / 100 م @ 20 أوم | |||||||
| عدم توازن المقاومة DC | 4٪ @ 20 ℃ | |||||||
| السعة المتبادلة | 5.6 nF / 100 م | |||||||
| مقاومة مميزة | 1 - 100 ميجاهرتز: 100 ± 15 أوم | |||||||
| 100-200 ميغا هيرتز: 100 ± 22 أوم | ||||||||
| 200-500 ميجاهرتز: 100 ± 32 أوم | ||||||||
| أقصى تردد | 500 ميجا هرتز | |||||||
| عدم اتزان السعة | 330 pF / 100 م | |||||||
| NVP | 67٪ | |||||||
| انحراف التأخير | ≤ 45 نانو / 100 م | |||||||
| تكرر | RL (الحد الأدنى) | خسارة الإدراج (الحد الأقصى) | تأخير الانتشار (حد أقصى) | انحراف التأخير (الحد الأقصى) | التالي (دقيقة) | PS نيكست (دقيقة) | ELNEXT (دقيقة) | PSELNEXT (الحد الأدنى) |
| ميغا هيرتز | ديسيبل | ديسيبل / 100 م | نانوثانية / 100 م | نانوثانية / 100 م | ديسيبل | ديسيبل | ديسيبل / 100 م | ديسيبل / 100 م |
| 1 | 20.0 | 2.1 | 570.0 | 45.0 | 74.3 | 72.3 | 67.8 | 64.8 |
| 4 | 23.0 | 3.8 | 552.0 | 45.0 | 65.3 | 63.3 | 55.8 | 52.8 |
| 10 | 25.0 | 6.0 | 545.4 | 45.0 | 59.3 | 57.3 | 47.8 | 44.7 |
| 16 | 25.0 | 7.6 | 543.0 | 45.0 | 56.2 | 54.2 | 43.7 | 40.7 |
| 20 | 25.0 | 8.5 | 542.1 | 45.0 | 54.8 | 52.8 | 41.8 | 38.8 |
| 31.25 | 23.6 | 10.7 | 540.4 | 45.0 | 51.9 | 49.9 | 37.9 | 34.9 |
| 62.5 | 21.5 | 15.4 | 538.6 | 45.0 | 47.4 | 45.4 | 31.9 | 28.9 |
| 100 | 20.1 | 19.8 | 537.6 | 45.0 | 44.3 | 42.3 | 27.8 | 24.8 |
| 200 | 18.0 | 29.0 | 536.1 | 45.0 | 39.8 | 37.8 | 21.8 | 18.8 |
| 300 | 17.3 | 36.4 | 536.1 | 45.0 | 37.1 | 35.1 | 18.3 | 15.3 |
| 400 | 17.3 | 43.0 | 535.8 | 45.0 | 35.3 | 33.3 | 15.8 | 12.8 |
| 500 | 17.3 | 45.3 | 535.6 | 45.0 | 33.8 | 31.8 | 13.8 | 10.8 |
※ ملاحظة: أداء الإرسال أعلاه لـ 100M ، 20 ± 2 ℃ في ظل الظروف المختبرة.
| العلامات | HELLOSIGNAL NO.7112305 U / UTP CAT6A 4PR 23AWG COPPER CMP ... 305M (1000FT) (أو حسب طلب العميل) | |||||||
| الحزمة الداخلية | 305 م / بكرة ، 305 م / بكرة (أو حسب طلب الزبون) | |||||||
| الحزمة الخارجية | صندوق الألوان ، البليت (أو حسب طلب الزبون) | |||||||
| موعد التسليم | عادة بعد 25 يومًا من استلام الإيداع. | |||||||
| ماركة | HELLOSIGNAL® أو OEM | |||||||
البناء والتعبئة والتغليف
التطبيقات
موصلات
ملف مورد الإنتاج
