شكل عامل: | QSFP28 | أقصى معدل للبيانات: | 100 جيجابت في الثانية |
---|---|---|---|
الطول الموجي: | 1294-1310 نانومتر | مركز الطول الموجي: | 1295،1300،1304،1309 نانومتر |
أقصى مسافة للكابل: | 80 كم | نوع الموصل: | LC |
نوع كابل الألياف: | SMF | ||
تسليط الضوء: | LC 100G QSFP28 ZR4,80 كم 100G QSFP28 ZR4,SMF 100G QSFP28 ZR4 |

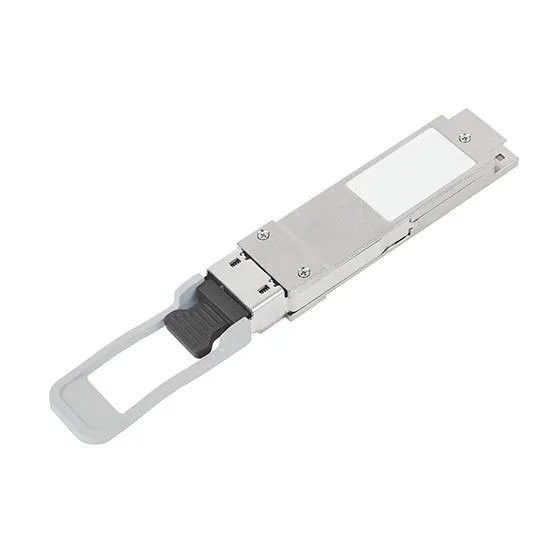

100G QSFP28 ZR4 LAN WDM 80KM LC SMF الألياف البصرية الإرسال والاستقبال
الكود الصهيوني | وصف صهيون | |||||||
7211070 | 100G QSFP28 ZR4 LAN WDM 80KM LC SMF الألياف البصرية الإرسال والاستقبال |
تم تصميم 100G QSFP28 SR4 100M لتطبيقات الاتصالات الضوئية 80 كم.تحتوي هذه الوحدة على 4 حارات
جهاز إرسال بصري وجهاز استقبال بصري من 4 حارات وكتلة إدارة وحدة بما في ذلك 2 سلك واجهة تسلسلية.
يتم مضاعفة الإشارات الضوئية إلى ألياف أحادية الوضع من خلال موصل LC قياسي في الصناعة.كتلة
يظهر الرسم التخطيطي في الشكل 1
شكل عامل | QSFP28 | أقصى معدل للبيانات | 100 جيجابت في الثانية | |||||
الطول الموجي | 1294-1310 نانومتر | مركز الطول الموجي | 1295،1300،1304،1309 نانومتر | |||||
أقصى مسافة للكابل | 80 كيلومترًا | نوع الموصل | LC | |||||
نوع كابل الألياف | SMF | اسم البائع | اتصالات صهيون | |||||
نوع الناقل | EML | نوع المستقبل | SOA + PIN | |||||
نقل الطاقه | 2 إلى +6.5 ديسيبل ميلي واط | ماكس ريسيفر حساسية |
- 28 ديسيبل ميلي واط | |||||
الطاقة الزائدة | 6.5 ديسيبل ميلي واط | نسبة الانقراض | 6 ديسيبل | |||||
DDM | أيد | درجة الحرارة التشغيل. | 0 درجة مئوية إلى 70 درجة مئوية (32 درجة فهرنهايت إلى 158 درجة فهرنهايت) |
الكود الصهيوني | وصف صهيون | |||||||
7211010 | 100G QSFP28 SR4 850nm 100M MPO MMF الألياف البصرية جهاز الإرسال والاستقبال | |||||||
7211020 | 100G QSFP28 PSM4 1310nm 2KM MPO SMF الألياف البصرية الإرسال والاستقبال | |||||||
7211030 | 100G QSFP28 LR4 CWDM 2KM LC SMF الألياف البصرية الإرسال والاستقبال | |||||||
7211050 | 100G QSFP28 LR4 LAN WDM 10KM LC SMF جهاز إرسال واستقبال من الألياف البصرية | |||||||
7211060 | 100G QSFP28 ER4 LAN WDM 30KM / 40KM LC SMF جهاز إرسال واستقبال من الألياف البصرية | |||||||
7211070 | 100G QSFP28 ZR4 LAN WDM 80KM LC SMF جهاز إرسال واستقبال من الألياف البصرية |
