| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Zion communication |
| رقم الموديل: | ZCSC-D048-03 (7231204) |
| الحد الأدنى لكمية: | لا حدود |
| تفاصيل التغليف: | 10 قطعة / كيس بلاستيك |
| وقت التسليم: | عادة 10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | لا حدود |
| اللون: | أسود | الاهلية: | 48 نوى |
|---|---|---|---|
| مادة: | PP 、 PC PC + ABS | مدخل / مخرج: | 1 + 4 |
| الأبعاد (مم): | 390 * Ф135 | ||
| تسليط الضوء: | 7231204 إغلاق الوصلة,ZCSC-D048-03,1 + 4 فتحة توصيل منفذ الإغلاق |
||

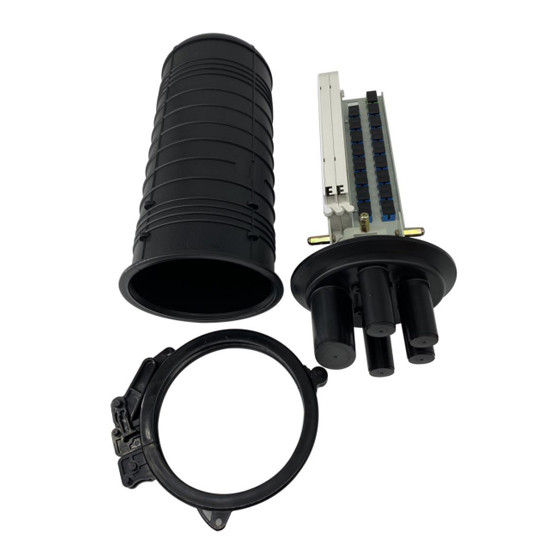

24/48/96/144 نوى IP55 إلى IP68 PP / PC / PC + ABS ختم يتقلص بالحرارة / ختم ميكانيكي INLINE OPTIC SPLICE CLOSURE
| نموذج رقم: | ZCSC-D048-03 (7231204). | |
||||||
| لون | أسود | |||||||
| سعة | 48 نواة | |||||||
| مستوى الحماية | IP68 | |||||||
| مادة | PP ، PC ، PC + ABS | |||||||
| طريقة الختم للمداخل | ختم الحرارة يتقلص | |||||||
| مدخل / مخرج | 1 + 4 | |||||||
| مدخل كابل ضياء | Ф13-Ф23 | |||||||
| منفذ كابل ضياء | Ф8-Ф20 | |||||||
| الرطوبة النسبية | ≤95٪ (30 ℃) | |||||||
| الضغط الجوي | 62 101 كيلو باسكال | |||||||
| البعد (مم) | 390 * Ф135 | |||||||
| حجم الصندوق الداخلي (مم) | 400 * 210 * 190 | |||||||
| حجم الصندوق الخارجي (مم) | 645 * 415 * 395 | |||||||
| لكل وزن (كجم) | 1.7 | |||||||
| الوزن الإجمالي (كجم) | 10.5 | |||||||
| أجهزة الكمبيوتر / الكرتون (أجهزة الكمبيوتر) | 6 |
ZION COMMUNICATION نموذج رقم ZCSC-D048-04 هو أحد المعدات الرئيسية لنقاط وصول المستخدم ، ويتم تطبيقه للتوصيل الوقائي والتوزيع بين كبلين أو أكثر.الوظيفة الأساسية هي توصيل كابل التوزيع والكابل الداخلي في الهواء الطلق.يستخدم على نطاق واسع في أنظمة الاتصالات ، تلفزيون الكابل ، أنظمة شبكة الكابلات الضوئية وغيرها بفضل الهيكل الثابت ، أداء الختم الجيد والبناء السهل.
قاع الصندوق ، وغطاء الصندوق ، وحامل الكابلات ، وحامل لتقوية جزء الكابل ، وصينية لصق ، وغطاء شفاف لصينية لصق ، وربطة كبل سحرية ، ولوحة لتثبيت صينية لصق ، وجزء مانع للتسرب لجسم الصندوق ، وطوق صندوقي وغيرها من الملحقات.
طَرد
النقل والتخزين
يكون من 25 ℃ ～ + 40 ℃
ملاحظة: يجب حماية الأجزاء الخاصة التي تتعرض للتلف بسهولة أثناء النقل بعناية
تركيب هوائي
1 – إغلاق لصق الألياف الضوئية 2 – Hanger 3 - سلك فولاذي
تصاعد القطب
1– اللوحة الثابتة 2– لوحة التركيب 3 — U-bolt 4 — عمود الهاتف
كل كابل ADSS ذو الأنبوب الواسع العازل للكهرباء ، G.652.D ، البولي إيثيلين (PE) |غمد AT (مكافحة التتبع) ،
غزل أراميد ، مملوء بالهلام |كيفلار
