اللون: | أسود | الاهلية: | 96 نواة |
---|---|---|---|
مادة: | PP 、 PC PC + ABS | مدخل / مخرج: | 1 + 3 |
الأبعاد (مم): | 410 * Ф135 | ||
تسليط الضوء: | إغلاق لصق الألياف البصرية,ضميمة لصق الألياف |

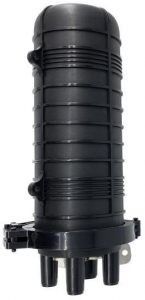

نموذج رقم: | ZCSC-D096-01 (7231206) | ||||
لون | أسود | ||||
سعة | 96 نواة | ||||
مستوى الحماية | IP68 | ||||
مادة | PP ، PC ، PC + ABS | ||||
طريقة الختم للمداخل | ختم الحرارة يتقلص | ||||
مدخل / مخرج | 1 + 3 | ||||
منفذ كابل المدخل | Ф10-Ф16 | ||||
منفذ كابل منفذ | Ф8-Ф20 | ||||
البعد (مم) | 410 * Ф135 | ||||
حجم الصندوق الداخلي (مم) | 420 * 205 * 210 | ||||
حجم الصندوق الخارجي (مم) | 630 * 435 * 435 |
صورة رقم 1: منظر علوي | صورة رقم 2: منظر جانبي | صورة رقم 3: منظر أمامي |
ZION COMMUNICATION نموذج رقم ZCSC-D096-01 هو أحد المعدات الرئيسية لنقاط وصول المستخدم ، ويتم تطبيقه للتوصيل الوقائي والتوزيع بين كبلين أو أكثر.الوظيفة الأساسية هي توصيل كابل التوزيع والكابل الداخلي في الهواء الطلق.يستخدم على نطاق واسع في أنظمة الاتصالات ، تلفزيون الكابل ، أنظمة شبكة الكابلات الضوئية وغيرها بفضل الهيكل الثابت ، أداء الختم الجيد والبناء السهل.
طَرد
النقل والتخزين
يجب أن تكون درجة حرارة التخزين من 25 درجة مئوية + 40 درجة مئوية
ملاحظة: يجب حماية الأجزاء الخاصة التي تتعرض للتلف بسهولة أثناء النقل بعناية
تركيب هوائي
1 – إغلاق لصق الألياف الضوئية 2 – Hanger 3 - سلك فولاذي
تصاعد القطب
1– اللوحة الثابتة 2– لوحة التركيب 3 — U-bolt 4 — عمود الهاتف
البنية التحتية للكابلات
