| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | Zion communication |
| رقم الموديل: | ZCSC-D096-02 (7231207) |
| الحد الأدنى لكمية: | لا حدود |
| تفاصيل التغليف: | 10 قطعة / كيس بلاستيك |
| وقت التسليم: | عادة 10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | لا حدود |
| لون: | أسود | سعة: | 96 نواة |
|---|---|---|---|
| Material: | PP、PC，PC+ABS | مدخل / مخرج: | 1 + 4 |
| البعد (L * W * D، MM): | 390 * Ф137 | ||
| إبراز: | إغلاق لصق الألياف البصرية,ضميمة لصق الألياف |
||

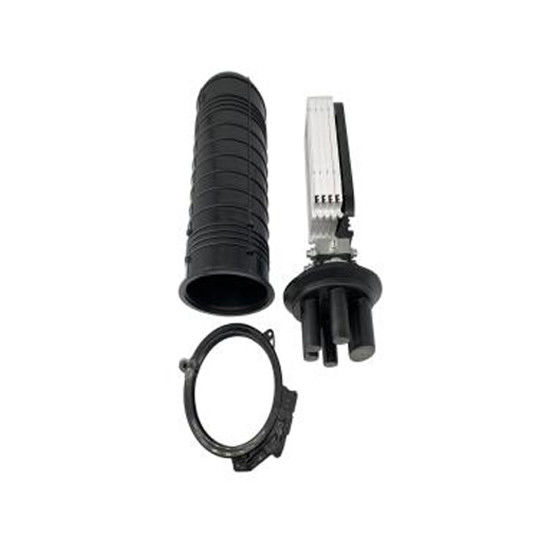

24/48/96/144 نوى IP55 إلى IP68 PP / PC / PC + ABS ختم يتقلص بالحرارة / ختم ميكانيكي INLINE OPTIC SPLICE CLOSURE
| نموذج رقم: | ZCSC-D096-02 (7231207) | |
||||||
| لون | أسود | |||||||
| سعة | 96 نواة | |||||||
| مستوى الحماية | IP68 | |||||||
| مادة | PP ، PC ، PC + ABS | |||||||
| طريقة الختم للمداخل | ختم الحرارة يتقلص | |||||||
| مدخل / مخرج | 1 + 4 | |||||||
| منفذ كابل المدخل | Ф12-Ф25 | |||||||
| منفذ كابل منفذ | Ф8-Ф21 | |||||||
| البعد (L * W * D، MM) | 390 * Ф137 | |||||||
| حجم الصندوق الداخلي (مم) | 400 * 210 * 190 | |||||||
| حجم الصندوق الخارجي (مم) | 585 * 435 * 415 |
| صورة رقم 1: منظر علوي | صورة رقم 2: منظر جانبي | صورة رقم 3: منظر أمامي |
ZION COMMUNICATION نموذج رقم ZCSC-D096-02 هو أحد المعدات الرئيسية لنقاط وصول المستخدم ، ويتم تطبيقه للتوصيل الوقائي والتوزيع بين كبلين أو أكثر.الوظيفة الأساسية هي توصيل كابل التوزيع والكابل الداخلي في الهواء الطلق.يستخدم على نطاق واسع في أنظمة الاتصالات ، تلفزيون الكابل ، أنظمة شبكة الكابلات الضوئية وغيرها بفضل الهيكل الثابت ، أداء الختم الجيد والبناء السهل.
طَرد
النقل والتخزين
يجب أن تكون درجة حرارة التخزين من 25 درجة مئوية + 40 درجة مئوية
ملاحظة: يجب حماية الأجزاء الخاصة التي تتعرض للتلف بسهولة أثناء النقل بعناية
تركيب هوائي
1 – إغلاق لصق الألياف الضوئية 2 – Hanger 3 - سلك فولاذي
1– اللوحة الثابتة 2– لوحة التركيب 3 — U-bolt 4 — عمود الهاتف
كل كابل ADSS ذو الأنبوب الواسع العازل للكهرباء ، G.652.D ، البولي إيثيلين (PE) |غمد AT (مكافحة التتبع) ،
غزل أراميد ، مملوء بالهلام |كيفلار
