| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HELLOSIGNAL® OR OEM |
| رقم الموديل: | الفاصل البصري |
| الحد الأدنى لكمية: | 20 قطعة |
| تفاصيل التغليف: | 10 قطعة / كيس بلاستيك |
| وقت التسليم: | عادة بعد 25 يومًا من استلام الإيداع. |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | لا حدود |
| الطول الموجي التشغيلي (نانومتر): | 1310،1490،1550 نانومتر | نسبة اقتران (٪): | 1-50٪ |
|---|---|---|---|
| عرض النطاق الترددي (نانومتر): | 20 نيوتن متر | درجة حرارة التشغيل (℃): | -40 70 |
| موصل الألياف: | SC FC LC ST | ||
| إبراز: | مقسم الألياف الضوئية متعدد الأوضاع,مقسم الألياف متعدد الأوضاع |
||
1 * 4/1 * 8/1 * 16/1 * 32 وضع فردي / متعدد مع موصلات SC LC FC ST / APC UPC FBT / PLC OPTIC SPLITTER
| الإدخال والإخراج | الفاصل البصري 3 في 1 خارج مقسم الألياف البصرية FBT | ||||||||
| نوع الألياف | 9/125 SMF-28 أو العميل المحدد | ||||||||
| الطول الموجي التشغيلي (نانومتر) | 1310،1490،1550 نانومتر | ||||||||
| نسبة اقتران (٪) | 1-50٪ | ||||||||
| عرض النطاق الترددي (نانومتر) | 20 نانومتر | ||||||||
| فقدان الإدراج النموذجي (ديسيبل) | ≤5.5 | ||||||||
| الخسارة المعتمدة على الاستقطاب (ديسيبل) | ≤0.1 | ||||||||
| التجانس (ديسيبل) | ≤0.9 | ||||||||
| الاتجاهية (ديسيبل) | ≥60 | ||||||||
| التوحيد (ديسيبل) | 0.5 | ||||||||
| خسارة تابعة نموذجية (ديسيبل) | ≤0.15 | ||||||||
| استقرار درجة الحرارة (ديسيبل / درجة مئوية) | 0.002 | ||||||||
| درجة حرارة التشغيل (℃) | -40 70 | ||||||||
| درجة حرارة التخزين (℃) | -40 85 | ||||||||
| كابل الألياف | الألياف العارية ، والألياف الأنبوبية فضفاضة | ||||||||
| موصل الألياف | SC FC LC ST | ||||||||
| ماركة | HELLOSIGNAL® أو OEM | ||||||||
| موعد التسليم | عادة بعد 25 يومًا من استلام الإيداع. | ||||||||
| موك | 20 قطعة | ||||||||

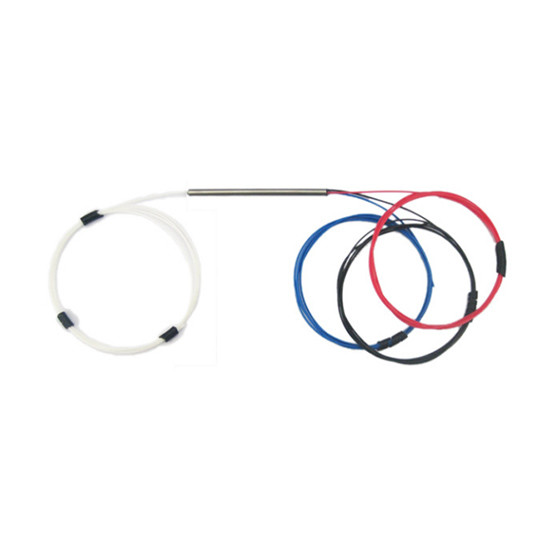

FBT Fiber Optic Splitter (يسمى أيضًا مقرن الألياف الضوئية) هو جهاز يقسم ضوء الألياف الضوئية إلى عدة أجزاء بنسبة معينة.تختلف مقسمات الألياف عن مقسمات الألياف PLC في طرق التقسيم.يمكن إنتاج مقسم الألياف الضوئية باستخدام Singlemode و Multimode 62.5 و Multimode 50 Fiber. كما يمكنك تخصيصها باستخدام
موصلات LC و LC / APC و SC و SC / APC و FC و FC / APC و ST أو غير موصل.
عندما يتعلق الأمر بـ 1 * 2 Fiber Splitters ، يمكنك أيضًا طلب تفاصيل لنسبة تقسيم مختلفة ، مثل 50/50 ، 40/60 ، 30/70 ، 20/80 ، 10/90 ، 5/95 ، 1/99 ، 60/40 و 70/30 و 80/20 و 90/10 و 95/5 و 99/1.
تتوفر معظم الفواصل الضوئية في أنبوب فضفاض 900 ميكرون و 250 ميكرون من الألياف العارية.تأتي قارنات 1 × 2 و 2 × 2 بشكل قياسي مع غلاف معدني واقٍ لتغطية الانقسام.يتم بناء عدد أكبر من المخرجات مع صندوق لحماية مكونات التقسيم.
| معامل | مقرنة واسعة النطاق | زجاج مزدوج النافذة | مقرنة الألياف متعددة الأوضاع | ||||||
| درجة | ص | أ | ص | أ | ص | أ | |||
| الطول الموجي التشغيلي (مم) |
13101550 أو C + L النطاق | 1310 و 1550 | 850 أو 1310 أو تحديد | ||||||
| عرض النطاق الترددي للتشغيل (مم) | ± 40 | ± 40 | ± 40 | ||||||
| الخسارة الزائدة النموذجية (ديسيبل) | <0.7 | <0.1 | <0.07 | <0.1 | <0.4 | <0.7 | |||
| خسارة الإدراج (ديسيبل) | 50/50 | <3.4 | <3.6 | <3.4 | <3.6 | <3.7 | <4.0 | ||
| 40/60 | <4.4 / 2.6 | <47 / 2.8 | <4.4 / 2.6 | <4.7 / 2.8 | <4.7 / 2.7 | <5.0 / 3.0 | |||
| 30/70 | <57 / 1.9 | <6.0 / 2.0 | <5.7 / 1.9 | <6.0 / 2.0 | <6.0 / 2.1 | <6.3 / 2.4 | |||
| 20/80 | <7.6 / 1.25 | <8.0 / 1.3 | <7.6 / 1.25 | <8.0 / 1.3 | <7.8 / 1.4 | <1 / 1.7 | |||
| 10/90 | <10.65 / 0.65 | <10.9 / 0.08 | <10.65 / 0.65 | <10.9 / 0.8 | <11.2 / 0.9 | <11.6 / 1.2 | |||
| 5/95 | <13.8 / 0.4 | <14.1 / 0.5 | <13.8 / 0.4 | <14.1 / 0.5 | <14.5 / 0.7 | <15.0 / 1.0 | |||
| 3/97 | <16.15 / 0.3 | <16.5 / 0.4 | <16.15 / 0.3 | <16.5 / 0.4 | <16.15 / 0.3 | <16.5 / 0.4 | |||
| 2/98 | <18.05 / 0.25 | <18.45 / 0.35 | <18.05 / 0.25 | <18.45 / 0.3 | <18.6 / 0.6 | <19.4 / 0.9 | |||
| 1/99 | <21.15 / 0.2 | <21.65 / 0.3 | <21.15 / 0.2 | <21.65 / 0.3 | <22 / 0.5 | <22.8 / 0.8 | |||
| الخسارة المعتمدة على الاستقطاب | <0.1 | <0.15 | <0.17 | <0.15 | |||||
| الاتجاهية (ديسيبل) | > 50 | > 35 | |||||||
| درجة حرارة التشغيل (℃) | -40 ~ + 70 | ||||||||
| درجة حرارة التخزين (℃) | -40 ~ + 85 | ||||||||
| ملاحظة: المواصفات المذكورة أعلاه للأجهزة بدون موصل.أضف خسارة إضافية بمقدار 0.2 ديسيبل لكل موصل. | |||||||||
| أ | ب | ج | د | ه | F | جي | ح | أنا | |
| وضع | درجة | الطول الموجي | ميناء | نوع الألياف | طَرد | قطر الألياف | نسبة اقتران | نوع الموصل | |
| 1 = WBC 2 = DWC 3 = MMC Z = مخصص | 1 = ص 2 = أ |
1 = 1550 2 = 1310 3 = 1310/1550 4 = 1310/1490 / 1550 Z = حسب الطلب |
1 = 1 × 2 2 = 2 × 2 |
0 = SM 9/125 1 = مم 50/125 2 = MM 62.5 / 125 Z = حسب الطلب |
1 = 03 × 54 2 = 03 × 60 3 = 90 × 20 × 4 = 100 × 80 × 10 |
0 = 250um 1 = 900um 2 = 2.0 مم 3 = 3.0 مم |
1 = 1/99 2 = 2/98 3 = 3/97 5 = 5/95 10 = 10/90 20 = 20/80 30 = 30/70 40 = 40/60 50 = 50/50 |
1 = FC / APC 2 = FC / UPC 3 = SC / APC 4 = SC / UPC 5 = LC / APC 6 = LC / UPC 7 = ST Z = مخصص |
|
