| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HELLOSIGNAL® OR OEM |
| رقم الموديل: | الفاصل PLC |
| الحد الأدنى لكمية: | 20 قطعة |
| تفاصيل التغليف: | 10 قطعة / كيس بلاستيك |
| وقت التسليم: | عادة بعد 25 يومًا من استلام الإيداع. |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | لا حدود |
| الطول الموجي التشغيلي (نانومتر): | 1260 ~ 1650 نانومتر | طول الألياف: | 1.5 م أو مطلوب |
|---|---|---|---|
| درجة حرارة التشغيل (℃): | -40 85 | نوع الموصل: | SC / APC ، SC / UPC ، LC FC ST |
| إبراز: | الفاصل الألياف البصرية,الخائن البصري plc |
||
1 * 4/1 * 8/1 * 16/1 * 32 وضع فردي / متعدد مع موصلات SC LC FC ST / APC UPC FBT / PLC OPTIC SPLITTER
| نوع الفاصل PLC | 1 × 4 PLC الفاصل | ||||||||
| نوع التكوين | 1 × 4 | ||||||||
| الطول الموجي التشغيلي (نانومتر) | 1260 ~ 1650 نانومتر | ||||||||
| طول الألياف | 1.5 م أو مطلوب | ||||||||
| الاتجاهية (≥) ديسيبل | 55 | ||||||||
| نمط الحزمة | بلوكليس | ||||||||
| نوع الألياف | وضع فردي G657A1 أو G652D | ||||||||
| قطر الألياف | 0.9 مم ، 2.0 مم ، 3.0 مم | ||||||||
| الخسارة المعتمدة على الاستقطاب (≤) ديسيبل | 0.2 | ||||||||
| الخسارة المعتمدة على الطول الموجي (≤) ديسيبل | 0.3 | ||||||||
| فقدان الإدراج النموذجي (≤) ديسيبل | 7 | ||||||||
| خسارة الإدراج (≤) ديسيبل | 7.4 | ||||||||
| انتظام الخسارة (≤) ديسيبل | 0.6 | ||||||||
| درجة حرارة التشغيل (℃) | -40 85 | ||||||||
| درجة حرارة التخزين (℃) | -40 85 | ||||||||
| أبعاد حزمة الختم (مم) | 130 * 100 * 25 | ||||||||
| نوع الموصل | SC / APC ، SC / UPC ، LC FC ST | ||||||||
| ماركة | HELLOSIGNAL® أو OEM | ||||||||
| موعد التسليم | عادة بعد 25 يومًا من استلام الإيداع. | ||||||||
| موك | 20 قطعة | ||||||||

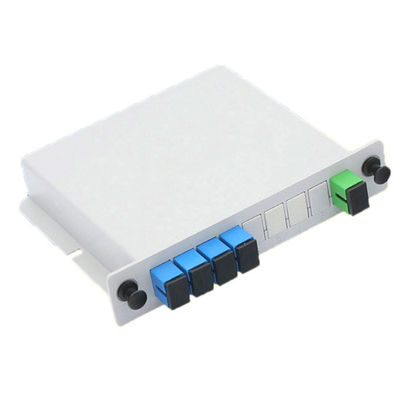

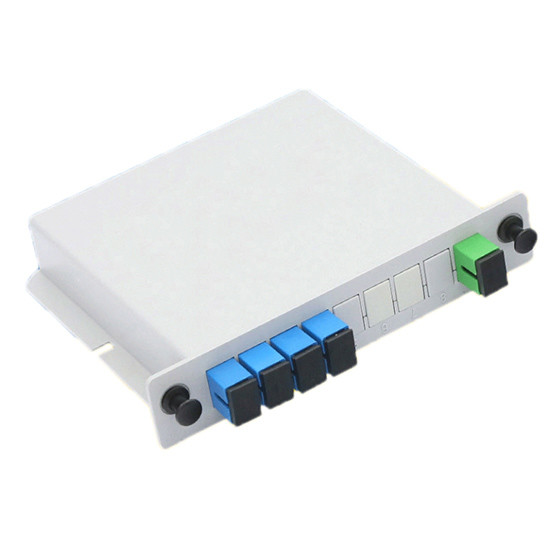

مقسم الألياف البصرية 1 × 4 LGX Single Mode PLC Fiber Optic Splitter مع اتصال SC FC يأتي مع كابل ألياف 2.0 مم أو 3.0 مم عند 1 متر عادةً. تتميز أجهزة 1 × 4 أحادية الوضع PLC Splitter بأداء عالٍ من حيث فقدان الإدخال المنخفض ، PDL ، خسارة عودة عالية وتوحيد ممتاز على مدى طول موجي عريض من 1260 نانومتر إلى 1620 نانومتر ويعمل في درجة حرارة من -40 درجة مئوية إلى + 80 درجة مئوية.تتميز أجهزة التقسيم البصري PLC بتكوينات قياسية من تكوينات 1 × 4 و 1 × 8 و 1 × 16 و 1 × 32 ، بالإضافة إلى الهياكل المخصصة من 2 × 8 ، 2 × 16 ، 2 × 32.
| معامل | 1 × N PLC الفاصل ؛2 × N PLC الفاصل | ||||||||
| معامل | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | 1 × 128 | ||
| 2 × 2 | 2 × 4 | 2 × 8 | 2 × 16 | 2 × 32 | 2 × 64 | 2 × 128 | |||
| الطول الموجي التشغيل (مم) | 1260 ~ 1650 | ||||||||
| نوع الألياف | G657A1 أو حسب الطلب | ||||||||
| خسارة الإدراج (ديسيبل) (درجة P / S) |
1 × ن | 3.8 / 4.0 | 7.2 / 7.4 | 10.3 / 10.7 | 13.5 / 13.7 | 16.5 / 16.9 | 20.5 / 21.0 | 23.8 / 24.2 | |
| 2 × ن | 3.9 / 4.2 | 7.3 / 7.6 | 10.5 / 11 | 14.4 / 14.6 | 17.4 / 17.9 | 21.0 / 21.5 | 24.5 / 25.0 | ||
| انتظام الخسارة (ديسيبل) | <0.4 | <0.6 | <0.8 | <1.0 | <1.5 | <2.0 | <2.5 | ||
| PDL (ديسيبل) | <0.2 | <0.2 | <0.2 | <0.3 | <0.3 | <0.4 | <0.4 | ||
| خسارة العودة (ديسيبل) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
| الاتجاهية (ديسيبل) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
| الخسارة المعتمدة على الطول الموجي (ديسيبل) | <0.5 | <0.5 | <0.5 | <0.5 | <1.0 | <1.0 | <1.0 | ||
| طول الألياف (م) | 1 م أو حسب الطلب | ||||||||
| استقرار درجة الحرارة (-20 ~ + 80 درجة مئوية) | <0.5 | ||||||||
| درجة حرارة التشغيل (درجة مئوية) | - 20 ~ + 80 | ||||||||
| درجة حرارة التخزين (درجة مئوية) | - 40 ~ + 80 | ||||||||
| الحد الأقصى لتسليم الطاقة (ميغاواط) | 500.0 | ||||||||
| ملاحظة: المواصفات المذكورة أعلاه للأجهزة بدون موصل.أضف خسارة إضافية بمقدار 0.2 ديسيبل لكل موصل. | |||||||||
| أ | ب | د | F | F | |||||
| ميناء | طَرد | قطر الألياف | طول الألياف | موصل | |||||
| 0102 = 1 × 2 0104 = 1 × 4 0108 = 1 × 8 0116 = 1 × 16 0132 = 1 × 32 0164 = 1 × 64 1128 = 1 × 128 0202 = 2 × 2 0204 = 2 × 4 0208 = 2 × 8 0216 = 2 × 16 0232 = 2 × 32 0264 = 2 × 64 2128 = 2 × 128 |
1 = عارية 2 = بلوكليس 3 = وحدة صندوق ABS 4 = مربع lnsert 5 = نوع البليت 6 = الرف Z = حسب الطلب |
0 = 250 ميكرومتر 1 = 900 ميكرومتر 2 = 2.0 مم 3 = 3.0 مم |
0 = 0.5 م 1 = 1.0 م 2 = 1.5 م 3 = 2.0 م 4 = 3.0 م 5 = 4.0 م Z = حسب الطلب |
0 = لا شيء 1 = FC / APC 2 = FC / UPC 3 = SC / APC 4 = SC / UPC 5 = LC / APC 6 = LC / UPC 7 = شارع Z = حسب الطلب |
