| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HELLOSIGNAL® OR OEM |
| رقم الموديل: | الفاصل PLC |
| الحد الأدنى لكمية: | 20 قطعة |
| تفاصيل التغليف: | 10 قطعة / كيس بلاستيك |
| وقت التسليم: | عادة بعد 25 يومًا من استلام الإيداع. |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | لا حدود |
| الطول الموجي التشغيلي (نانومتر): | 1260 ~ 1650 نانومتر | طول الألياف: | 1 م أو 1.5 م أو مطلوب |
|---|---|---|---|
| درجة حرارة التشغيل (℃): | -40 85 | نوع الموصل: | SC / APC ، SC / UPC ، LC FC ST |
| تسليط الضوء: | الفاصل الألياف البصرية,الخائن البصري plc |
||
1 * 4/1 * 8/1 * 16/1 * 32 وضع فردي / متعدد مع موصلات SC LC FC ST / APC UPC FBT / PLC OPTIC SPLITTER
| نوع الفاصل PLC | 1 × 16 PLC الفاصل | ||||||||
| نوع التكوين | 1 × 16 | ||||||||
| الطول الموجي التشغيلي (نانومتر) | 1260 ~ 1650 نانومتر | ||||||||
| طول الألياف | 1 م أو 1.5 م أو مطلوب | ||||||||
| الاتجاهية (≥) ديسيبل | 55 | ||||||||
| نمط الحزمة | وحدة ABS | ||||||||
| نوع الألياف | وضع فردي G657A1 أو G652D | ||||||||
| قطر الألياف | 2.0 مم ، 3.0 مم | ||||||||
| الخسارة المعتمدة على الاستقطاب (≤) ديسيبل | 0.3 | ||||||||
| الخسارة المعتمدة على الطول الموجي (≤) ديسيبل | 0.5 | ||||||||
| فقدان الإدراج النموذجي (≤) ديسيبل | 13.2 | ||||||||
| خسارة الإدراج (≤) ديسيبل | 13.7 | ||||||||
| انتظام الخسارة (≤) ديسيبل | 1.2 | ||||||||
| درجة حرارة التشغيل (℃) | -40 85 | ||||||||
| درجة حرارة التخزين (℃) | -40 85 | ||||||||
| أبعاد حزمة الختم (مم) | 120 * 80 * 18 | ||||||||
| نوع الموصل | SC / APC ، SC / UPC ، LC FC ST | ||||||||
| ماركة | HELLOSIGNAL® أو OEM | ||||||||
| موعد التسليم | عادة بعد 25 يومًا من استلام الإيداع. | ||||||||
| موك | 20 قطعة | ||||||||

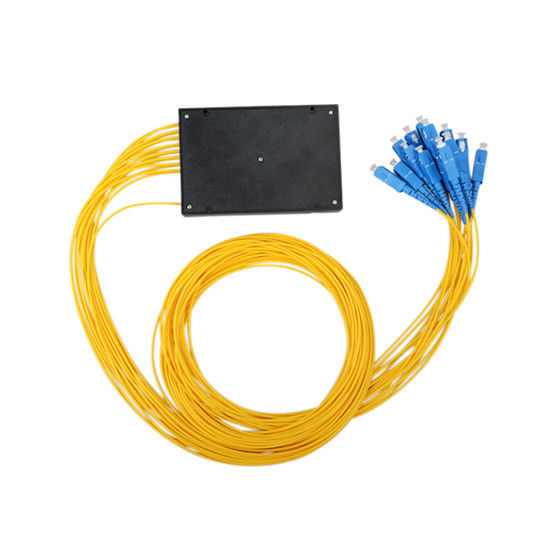

مقسم الألياف البصرية 1 × 16 نوع صندوق ABS من الألياف البصرية الفاصل أحادي الوضع PLC مع موصل SC مع موصل SC يتم تثبيت أنبوب فولاذي من النوع PLC داخل صندوق ABS مع كابل ألياف بصرية أنبوب فضفاض 2.0 مم أو 3.0 مم.تقدم Teleweaver مجموعة متنوعة من وحدات ومنتجات التقسيم من نوع الصندوق والكاسيت.وحدة PLC Splitter هي وحدة بلاستيكية تسمى صندوق ABS مع سترات ألياف متينة من 2 مم وحتى 3 مم بدون موصلات.تتوفر أيضًا تصميمات مخصصة لتلبية احتياجات العملاء ، اتصل بنا أو راسلنا عبر البريد الإلكتروني بشأن أي شيء تحتاجه لا تراه هنا.
| معامل | 1 × N PLC الفاصل ؛2 × N PLC الفاصل | ||||||||
| معامل | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | 1 × 128 | ||
| 2 × 2 | 2 × 4 | 2 × 8 | 2 × 16 | 2 × 32 | 2 × 64 | 2 × 128 | |||
| الطول الموجي التشغيل (مم) | 1260 ~ 1650 | ||||||||
| نوع الألياف | G657A1 أو حسب الطلب | ||||||||
| خسارة الإدراج (ديسيبل) (درجة P / S) |
1 × ن | 3.8 / 4.0 | 7.2 / 7.4 | 10.3 / 10.7 | 13.5 / 13.7 | 16.5 / 16.9 | 20.5 / 21.0 | 23.8 / 24.2 | |
| 2 × ن | 3.9 / 4.2 | 7.3 / 7.6 | 10.5 / 11 | 14.4 / 14.6 | 17.4 / 17.9 | 21.0 / 21.5 | 24.5 / 25.0 | ||
| انتظام الخسارة (ديسيبل) | <0.4 | <0.6 | <0.8 | <1.0 | <1.5 | <2.0 | <2.5 | ||
| PDL (ديسيبل) | <0.2 | <0.2 | <0.2 | <0.3 | <0.3 | <0.4 | <0.4 | ||
| خسارة العودة (ديسيبل) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
| الاتجاهية (ديسيبل) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
| الخسارة المعتمدة على الطول الموجي (ديسيبل) | <0.5 | <0.5 | <0.5 | <0.5 | <1.0 | <1.0 | <1.0 | ||
| طول الألياف (م) | 1 م أو حسب الطلب | ||||||||
| استقرار درجة الحرارة (-20 ~ + 80 درجة مئوية) | <0.5 | ||||||||
| درجة حرارة التشغيل (درجة مئوية) | - 20 ~ + 80 | ||||||||
| درجة حرارة التخزين (درجة مئوية) | - 40 ~ + 80 | ||||||||
| الحد الأقصى لتسليم الطاقة (ميغاواط) | 500.0 | ||||||||
| ملاحظة: المواصفات المذكورة أعلاه للأجهزة بدون موصل.أضف خسارة إضافية بمقدار 0.2 ديسيبل لكل موصل. | |||||||||
| أ | ب | د | F | F | |||||
| ميناء | طَرد | قطر الألياف | طول الألياف | موصل | |||||
| 0102 = 1 × 2 0104 = 1 × 4 0108 = 1 × 8 0116 = 1 × 16 0132 = 1 × 32 0164 = 1 × 64 1128 = 1 × 128 0202 = 2 × 2 0204 = 2 × 4 0208 = 2 × 8 0216 = 2 × 16 0232 = 2 × 32 0264 = 2 × 64 2128 = 2 × 128 |
1 = عارية 2 = بلوكليس 3 = وحدة صندوق ABS 4 = مربع lnsert 5 = نوع البليت 6 = الرف Z = حسب الطلب |
0 = 250 ميكرومتر 1 = 900 ميكرومتر 2 = 2.0 مم 3 = 3.0 مم |
0 = 0.5 م 1 = 1.0 م 2 = 1.5 م 3 = 2.0 م 4 = 3.0 م 5 = 4.0 م Z = حسب الطلب |
0 = لا شيء 1 = FC / APC 2 = FC / UPC 3 = SC / APC 4 = SC / UPC 5 = LC / APC 6 = LC / UPC 7 = شارع Z = حسب الطلب |
