| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HELLOSIGNAL® OR OEM |
| رقم الموديل: | الفاصل PLC |
| الحد الأدنى لكمية: | 20 قطعة |
| تفاصيل التغليف: | 10 قطعة / كيس بلاستيك |
| وقت التسليم: | عادة بعد 25 يومًا من استلام الإيداع. |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | لا حدود |
| الطول الموجي التشغيلي (نانومتر): | 1260 ~ 1650 نانومتر | طول الألياف: | 1 م أو 1.5 م أو مطلوب |
|---|---|---|---|
| درجة حرارة التشغيل (℃): | -40 85 | نوع الموصل: | SC / APC ، SC / UPC ، LC FC ST |
| إبراز: | الفاصل الألياف البصرية,الخائن البصري plc |
||
1 * 4/1 * 8/1 * 16/1 * 32 وضع فردي / متعدد مع موصلات SC LC FC ST / APC UPC FBT / PLC OPTIC SPLITTER
| نوع الفاصل PLC | 1 × 64 PLC الفاصل | ||||||||
| نوع التكوين | 1 × 64 | ||||||||
| الطول الموجي التشغيلي (نانومتر) | 1260 ~ 1650 نانومتر | ||||||||
| طول الألياف | 1 م أو 1.5 م أو مطلوب | ||||||||
| الاتجاهية (≥) ديسيبل | 55 | ||||||||
| نمط الحزمة | بلوكليس | ||||||||
| نوع الألياف | وضع فردي G657A1 أو G652D | ||||||||
| قطر الألياف | 0.9 مم | ||||||||
| الخسارة المعتمدة على الاستقطاب (≤) ديسيبل | 0.4 | ||||||||
| الخسارة المعتمدة على الطول الموجي (≤) ديسيبل | 0.8 | ||||||||
| فقدان الإدراج النموذجي (≤) ديسيبل | 19.7 | ||||||||
| خسارة الإدراج (≤) ديسيبل | 21.2 | ||||||||
| انتظام الخسارة (≤) ديسيبل | 2.5 | ||||||||
| درجة حرارة التشغيل (℃) | -40 85 | ||||||||
| درجة حرارة التخزين (℃) | -40 85 | ||||||||
| أبعاد حزمة الختم (مم) | 60 * 12 * 4 | ||||||||
| أبعاد حزمة الختم (مم) | 100 * 40 * 6 | ||||||||
| نوع الموصل | SC / APC ، SC / UPC ، LC FC ST | ||||||||
| ماركة | HELLOSIGNAL® أو OEM | ||||||||
| موعد التسليم | عادة بعد 25 يومًا من استلام الإيداع. | ||||||||
| موك | 20 قطعة | ||||||||

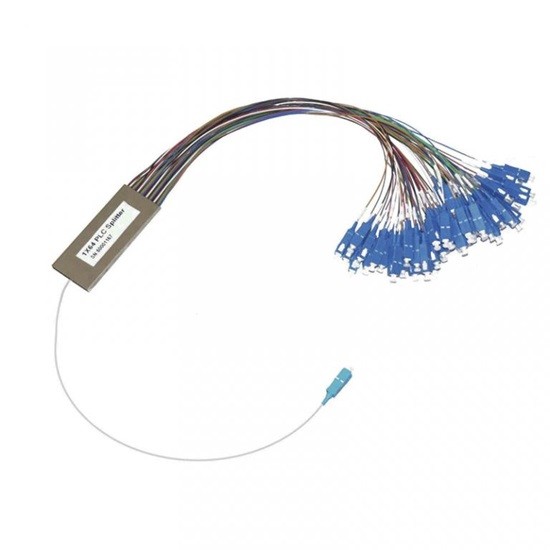

PLC Splitter 1 × 64 نوع أنبوب فولاذي صغير بدون كتل من الألياف البصرية PLC الفاصل ، وضع فردي ، موصلات 900μm SC / APC.فاصل دائرة الموجة الضوئية المستوية (PLC) هو نوع من أجهزة إدارة الطاقة الضوئية التي يتم تصنيعها باستخدام تقنية الدليل الموجي البصري للسيليكا.إنه يتميز بالحجم الصغير والموثوقية العالية ونطاق الطول الموجي التشغيلي الواسع والتوحيد الجيد من قناة إلى قناة ، ويستخدم على نطاق واسع في شبكات PON لتحقيق تقسيم طاقة الإشارة الضوئية. توفر Huiyuan سلسلة كاملة من منتجات التقسيم 1xN و 2xN المصممة خصيصًا التطبيقات.تلبي جميع المنتجات متطلبات GR-1209-CORE و GR-1221-CORE.
| معامل | 1 × N PLC الفاصل ؛2 × N PLC الفاصل | ||||||||
| معامل | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | 1 × 128 | ||
| 2 × 2 | 2 × 4 | 2 × 8 | 2 × 16 | 2 × 32 | 2 × 64 | 2 × 128 | |||
| الطول الموجي التشغيل (مم) | 1260 ~ 1650 | ||||||||
| نوع الألياف | G657A1 أو حسب الطلب | ||||||||
| خسارة الإدراج (ديسيبل) (درجة P / S) |
1 × ن | 3.8 / 4.0 | 7.2 / 7.4 | 10.3 / 10.7 | 13.5 / 13.7 | 16.5 / 16.9 | 20.5 / 21.0 | 23.8 / 24.2 | |
| 2 × ن | 3.9 / 4.2 | 7.3 / 7.6 | 10.5 / 11 | 14.4 / 14.6 | 17.4 / 17.9 | 21.0 / 21.5 | 24.5 / 25.0 | ||
| انتظام الخسارة (ديسيبل) | <0.4 | <0.6 | <0.8 | <1.0 | <1.5 | <2.0 | <2.5 | ||
| PDL (ديسيبل) | <0.2 | <0.2 | <0.2 | <0.3 | <0.3 | <0.4 | <0.4 | ||
| خسارة العودة (ديسيبل) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
| الاتجاهية (ديسيبل) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
| الخسارة المعتمدة على الطول الموجي (ديسيبل) | <0.5 | <0.5 | <0.5 | <0.5 | <1.0 | <1.0 | <1.0 | ||
| طول الألياف (م) | 1 م أو حسب الطلب | ||||||||
| استقرار درجة الحرارة (-20 ~ + 80 درجة مئوية) | <0.5 | ||||||||
| درجة حرارة التشغيل (درجة مئوية) | - 20 ~ + 80 | ||||||||
| درجة حرارة التخزين (درجة مئوية) | - 40 ~ + 80 | ||||||||
| الحد الأقصى لتسليم الطاقة (ميغاواط) | 500.0 | ||||||||
ملاحظة: المواصفات المذكورة أعلاه للأجهزة بدون موصل.أضف خسارة إضافية بمقدار 0.2 ديسيبل لكل موصل.
| أ | ب | د | F | F | |||||
| ميناء | طَرد | قطر الألياف | طول الألياف | موصل | |||||
| 0102 = 1 × 2 0104 = 1 × 4 0108 = 1 × 8 0116 = 1 × 16 0132 = 1 × 32 0164 = 1 × 64 1128 = 1 × 128 0202 = 2 × 2 0204 = 2 × 4 0208 = 2 × 8 0216 = 2 × 16 0232 = 2 × 32 0264 = 2 × 64 2128 = 2 × 128 |
1 = عارية 2 = بلوكليس 3 = وحدة صندوق ABS 4 = مربع lnsert 5 = نوع البليت 6 = الرف Z = حسب الطلب |
0 = 250 ميكرومتر 1 = 900 ميكرومتر 2 = 2.0 مم 3 = 3.0 مم |
0 = 0.5 م 1 = 1.0 م 2 = 1.5 م 3 = 2.0 م 4 = 3.0 م 5 = 4.0 م Z = حسب الطلب |
0 = لا شيء 1 = FC / APC 2 = FC / UPC 3 = SC / APC 4 = SC / UPC 5 = LC / APC 6 = LC / UPC 7 = شارع Z = حسب الطلب |
