| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HELLOSIGNAL® OR OEM |
| رقم الموديل: | مقسم الألياف PLC |
| الحد الأدنى لكمية: | 20 قطعة |
| تفاصيل التغليف: | 10 قطعة / كيس بلاستيك |
| وقت التسليم: | عادة بعد 25 يومًا من استلام الإيداع. |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | لا حدود |
| الطول الموجي التشغيلي (نانومتر): | 1260 ~ 1650 نانومتر | طول الألياف: | 1.5 م |
|---|---|---|---|
| درجة حرارة التشغيل (℃): | -40 85 | نوع الموصل: | SC / APC ، SC / UPC ، LC FC ST |
| إبراز: | الفاصل الألياف البصرية,الخائن البصري plc |
||
1 * 4/1 * 8/1 * 16/1 * 32 وضع فردي / متعدد مع موصلات SC LC FC ST / APC UPC FBT / PLC OPTIC SPLITTER
| نوع الفاصل PLC | 1 × 64 PLC الفاصل | ||||||||
| نوع التكوين | 1 × 64 | ||||||||
| الطول الموجي التشغيلي (نانومتر) | 1260 ~ 1650 نانومتر | ||||||||
| طول الألياف | 1.5 م | ||||||||
| الاتجاهية (≥) ديسيبل | 55 | ||||||||
| نمط الحزمة | وحدة LGX | ||||||||
| نوع الألياف | وضع فردي G657A1 أو G652D | ||||||||
| قطر الألياف | 0.9 مم ، 2.0 مم ، 3.0 مم | ||||||||
| الخسارة المعتمدة على الاستقطاب (≤) ديسيبل | 0.4 | ||||||||
| الخسارة المعتمدة على الطول الموجي (≤) ديسيبل | 0.8 | ||||||||
| فقدان الإدراج النموذجي (≤) ديسيبل | 19.7 | ||||||||
| خسارة الإدراج (≤) ديسيبل | 21.2 | ||||||||
| انتظام الخسارة (≤) ديسيبل | 2.5 | ||||||||
| درجة حرارة التشغيل (℃) | -40 85 | ||||||||
| درجة حرارة التخزين (℃) | -40 85 | ||||||||
| أبعاد حزمة الختم (مم) | 130 * 180 * 102 | ||||||||
| نوع الموصل | SC / APC ، SC / UPC ، LC FC ST | ||||||||
| ماركة | HELLOSIGNAL® أو OEM | ||||||||
| موعد التسليم | عادة بعد 25 يومًا من استلام الإيداع. | ||||||||
| موك | 20 قطعة | ||||||||

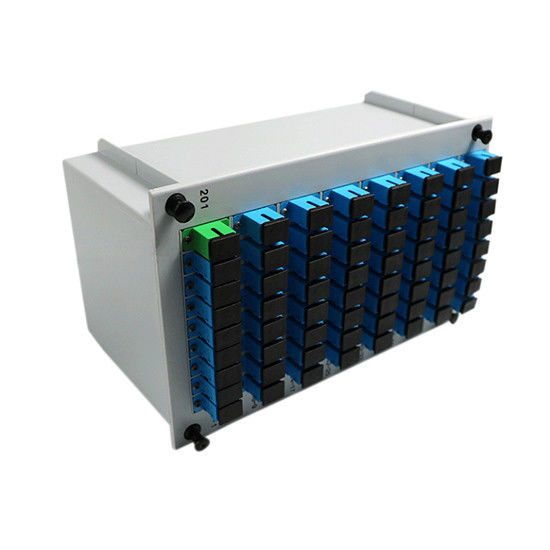

مقسم الألياف الضوئية PLC 1 × 64 تم تثبيت LGX أحادي الوضع PLC Fiber Optic Splitter مع اتصال SC FC مع نوع فولاذي PLC Splitter 1X64 من الداخل ، يمكن للعملاء تخصيص محولات وموصلات ألياف بصرية مختلفة للوصول إليها.عادة ما تكون أنواع اتصالات الألياف SC FC SC LC.غالبًا ما يتم استخدام PLC Splitter 1X64 LGX في لوحة التصحيح الليفية المثبتة على حامل 3RU.اجعل توصيل الألياف أمرًا سهلاً.
| معامل | 1 × N PLC الفاصل ؛2 × N PLC الفاصل | ||||||||
| معامل | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | 1 × 128 | ||
| 2 × 2 | 2 × 4 | 2 × 8 | 2 × 16 | 2 × 32 | 2 × 64 | 2 × 128 | |||
| الطول الموجي التشغيل (مم) | 1260 ~ 1650 | ||||||||
| نوع الألياف | G657A1 أو حسب الطلب | ||||||||
| خسارة الإدراج (ديسيبل) (درجة P / S) |
1 × ن | 3.8 / 4.0 | 7.2 / 7.4 | 10.3 / 10.7 | 13.5 / 13.7 | 16.5 / 16.9 | 20.5 / 21.0 | 23.8 / 24.2 | |
| 2 × ن | 3.9 / 4.2 | 7.3 / 7.6 | 10.5 / 11 | 14.4 / 14.6 | 17.4 / 17.9 | 21.0 / 21.5 | 24.5 / 25.0 | ||
| انتظام الخسارة (ديسيبل) | <0.4 | <0.6 | <0.8 | <1.0 | <1.5 | <2.0 | <2.5 | ||
| PDL (ديسيبل) | <0.2 | <0.2 | <0.2 | <0.3 | <0.3 | <0.4 | <0.4 | ||
| خسارة العودة (ديسيبل) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
| الاتجاهية (ديسيبل) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
| الخسارة المعتمدة على الطول الموجي (ديسيبل) | <0.5 | <0.5 | <0.5 | <0.5 | <1.0 | <1.0 | <1.0 | ||
| طول الألياف (م) | 1 م أو حسب الطلب | ||||||||
| استقرار درجة الحرارة (-20 ~ + 80 درجة مئوية) | <0.5 | ||||||||
| درجة حرارة التشغيل (درجة مئوية) | - 20 ~ + 80 | ||||||||
| درجة حرارة التخزين (درجة مئوية) | - 40 ~ + 80 | ||||||||
| الحد الأقصى لتسليم الطاقة (ميغاواط) | 500.0 | ||||||||
ملاحظة: المواصفات المذكورة أعلاه للأجهزة بدون موصل.أضف خسارة إضافية بمقدار 0.2 ديسيبل لكل موصل.
| أ | ب | د | F | F | |||||
| ميناء | طَرد | قطر الألياف | طول الألياف | موصل | |||||
| 0102 = 1 × 2 0104 = 1 × 4 0108 = 1 × 8 0116 = 1 × 16 0132 = 1 × 32 0164 = 1 × 64 1128 = 1 × 128 0202 = 2 × 2 0204 = 2 × 4 0208 = 2 × 8 0216 = 2 × 16 0232 = 2 × 32 0264 = 2 × 64 2128 = 2 × 128 |
1 = عارية 2 = بلوكليس 3 = وحدة صندوق ABS 4 = مربع lnsert 5 = نوع البليت 6 = الرف Z = حسب الطلب |
0 = 250 ميكرومتر 1 = 900 ميكرومتر 2 = 2.0 مم 3 = 3.0 مم |
0 = 0.5 م 1 = 1.0 م 2 = 1.5 م 3 = 2.0 م 4 = 3.0 م 5 = 4.0 م Z = حسب الطلب |
0 = لا شيء 1 = FC / APC 2 = FC / UPC 3 = SC / APC 4 = SC / UPC 5 = LC / APC 6 = LC / UPC 7 = شارع Z = حسب الطلب |
