| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HELLOSIGNAL |
| الحد الأدنى لكمية: | لا حدود |
| تفاصيل التغليف: | 10 قطعة / كيس بلاستيك |
| وقت التسليم: | عادة 10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | لا حدود |
| الطول الموجي للمركز (نانومتر): | 1270 ~ 1610 أو 1271 ~ 1611 | تباعد القنوات (جيجاهرتز): | 20 |
|---|---|---|---|
| قناة Passband (@ -0.5dB النطاق الترددي) (نانومتر): | ≥13 | الاتجاهية (ديسيبل): | ≥50 |
| خسارة العودة (ديسيبل): | ≥45 | أقصى معالجة للطاقة (ميغاواط): | 300 |
سمات |
التطبيقات |
||||||||||||||||||||||||
| · انخفاض فقدان الإدراج | · مراقبة الخط | ||||||||||||||||||||||||
| · نطاق تمرير واسع | · شبكة WDM | ||||||||||||||||||||||||
| · عزلة عالية للقناة | · الاتصالات | ||||||||||||||||||||||||
| · عالية الاستقرار والموثوقية | · التطبيق الخلوي | ||||||||||||||||||||||||
| خالي من الايبوكسي على المسار البصري | · مضخم الألياف الضوئية | ||||||||||||||||||||||||
| شبكة الوصول |
مواصفات الأداء |
|||||||||||||||||||||||||
| معامل | 4 قنوات | 8 قنوات | 16 قناة | ||||||||||||||||||||||
| مسك | ديموكس | مسك | ديموكس | مسك | ديموكس | ||||||||||||||||||||
| الطول الموجي للمركز (نانومتر) | 1270 ~ 1610 أو 1271 ~ 1611 | ||||||||||||||||||||||||
| تباعد القنوات (جيجاهرتز) | 20 | ||||||||||||||||||||||||
| قناة Passband (@ -0.5dB النطاق الترددي) (نانومتر) | ≥13 | ||||||||||||||||||||||||
| فقدان lnsertion (ديسيبل) | ≤1.5 | ≤2.5 | LoW <3.5 قياسي <4.5 | ||||||||||||||||||||||
| العزلة (ديسيبل) | مجاور | ≥30 | |||||||||||||||||||||||
| غير متجاورة | ≥40 | ||||||||||||||||||||||||
| حساسية درجة الحرارة لفقدان lnsertion (ديسيبل) | ≤0.5 | ||||||||||||||||||||||||
| تحويل درجة حرارة الطول الموجي (نانومتر / ℃) | 0.002 | ||||||||||||||||||||||||
| الخسارة المعتمدة على الاستقطاب (ديسيبل) | ≤0.2 | ||||||||||||||||||||||||
| تشتت وضع الاستقطاب (ps) | ≤0.1 | ||||||||||||||||||||||||
| الاتجاهية (ديسيبل) | ≥50 | ||||||||||||||||||||||||
| خسارة العودة (ديسيبل) | ≥45 | ||||||||||||||||||||||||
| أقصى معالجة للطاقة (ميغاواط) | 300 | ||||||||||||||||||||||||
| درجة حرارة التشغيل (℃) | -10 ~ + 70 | ||||||||||||||||||||||||
| درجة حرارة التخزين (℃) | -40 ~ + 85 | ||||||||||||||||||||||||

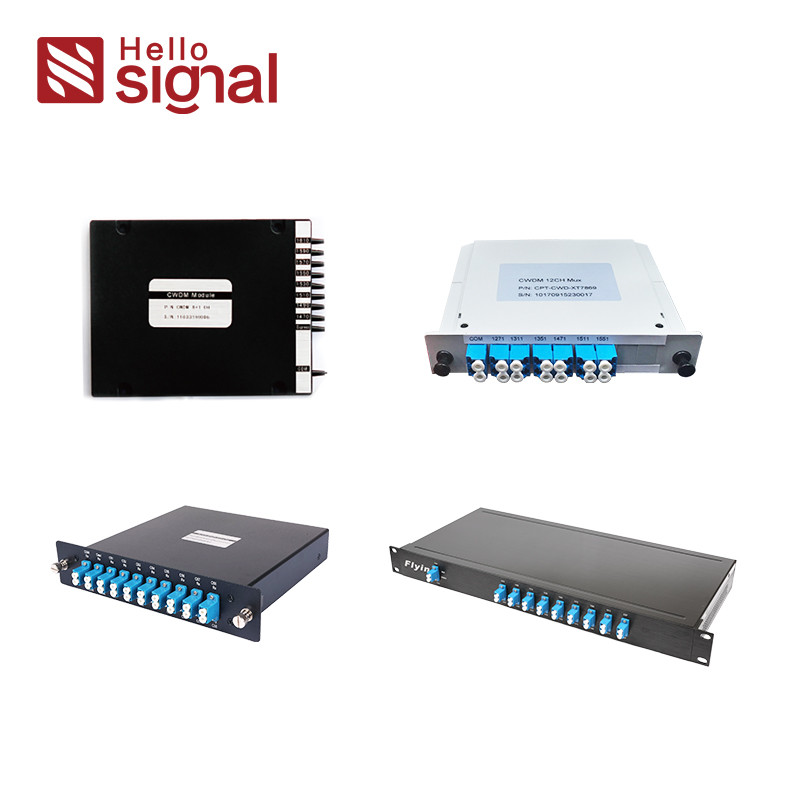

| أبعاد العبوة (مم) | الطول 100 × العرض 80 × الارتفاع 10 | الطول 120 × العرض 80 × الارتفاع 18 | |||||||||||||||||||||||
| 19 "1U الرف | |||||||||||||||||||||||||
| المواصفات المذكورة أعلاه للأجهزة بدون موصل. قد تتغير المواصفات دون إشعار. |
|||||||||||||||||||||||||
معلومات الطلبية |
|||||||||||||||||||||||||
| CWDM | □ | □□ | □□ | □ | □ | □ | □ | ||||||||||||||||||
| قناة التباعد | عدد القنوات | القناة الأولى | طَرد | قطر الألياف | طول الألياف | موصل | |||||||||||||||||||
| C = 20 نانومتر | 04 = 4 قنوات | 27 = 1270 نانومتر | 1 = وحدة صندوق ABS | 0 = 250 ميكرومتر | 1 = 1 م | O = لا شيء | |||||||||||||||||||
| 08 = 8 قنوات | …… | 2 = الرف | 1 = 900 ميكرومتر | 2 = 2 م | 1 = FC / APC | ||||||||||||||||||||
| 16 = 16 قناة | 47 = 1470 نانومتر | 3 = LGXBoX | 2 = 2.0 مم | S = تحديد | 2 = FC / UPC | ||||||||||||||||||||
| 18 = 18 قناة | 49 = 1490 نانومتر | 4 = إدراج مربع | 3 = 3.0 مم | 3 = SCI / APC | |||||||||||||||||||||
| قنوات N = N | …… | 5 = عيِّن | 4 = SC / UPC | ||||||||||||||||||||||
| 61 = 1610 نانومتر | 5 = LC / APC | ||||||||||||||||||||||||
| 6 = LC / UPC | |||||||||||||||||||||||||
| 7 = شارع | |||||||||||||||||||||||||
| s = تحديد |
|||||||||||||||||||||||||
