| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HELLOSIGNAL |
| الحد الأدنى لكمية: | لا حدود |
| تفاصيل التغليف: | 10 قطعة / كيس بلاستيك |
| وقت التسليم: | عادة 10 أيام عمل |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | لا حدود |
| الطول الموجي للمركز (نانومتر): | 1270 ~ 1610 أو 1271 ~ 1611 | تباعد القنوات (جيجاهرتز): | 20 |
|---|---|---|---|
| قناة Passband (@ -0.5dB النطاق الترددي) (نانومتر): | ≥13 | الاتجاهية (ديسيبل): | ≥50 |
| خسارة العودة (ديسيبل): | ≥45 | أقصى معالجة للطاقة (ميغاواط): | 300 |

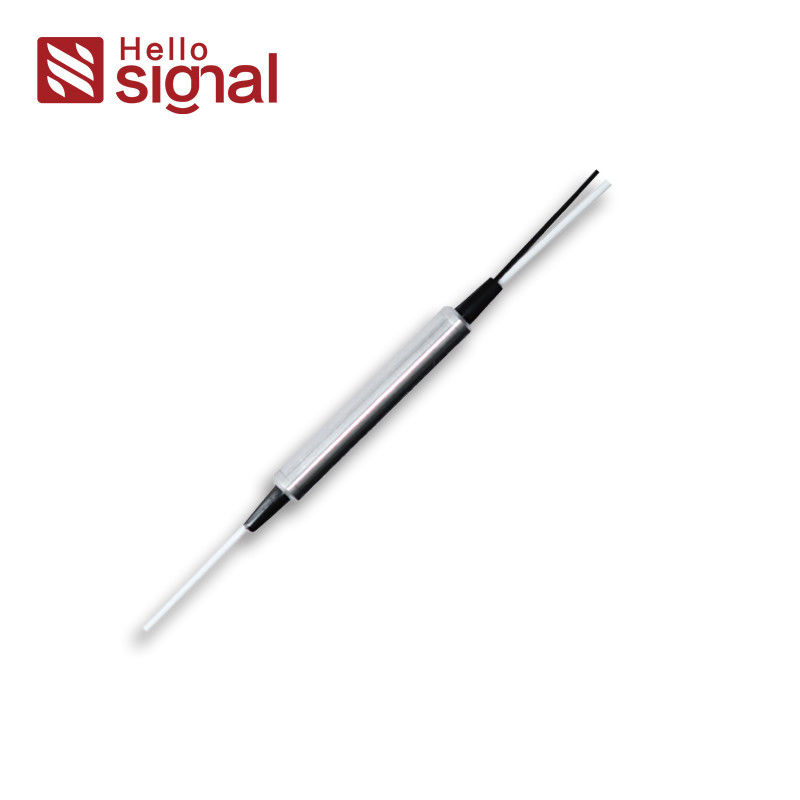

· انخفاض فقدان الإدراج
· نطاق تمرير واسع
· عزل عالي للقناة 1.02 ± 0.05 مم HDPE
• البولي إيثيلين المعدل عالي الثبات والموثوقية
· خالي من الايبوكسي على المسار البصري PET Foil
| سمات | التطبيقات | ||||||||||||||||||||||||
| · انخفاض فقدان الإدراج | · مراقبة الخط | ||||||||||||||||||||||||
| · نطاق تمرير واسع | · شبكة WDM | ||||||||||||||||||||||||
| · عزلة عالية للقناة | · الاتصالات | ||||||||||||||||||||||||
| · عالية الاستقرار والموثوقية | · التطبيق الخلوي | ||||||||||||||||||||||||
| خالي من الايبوكسي على المسار البصري | · مضخم الألياف الضوئية | ||||||||||||||||||||||||
| شبكة الوصول |
| معامل | تخصيص | ||||||||||||||||||||||||
| الطول الموجي للمركز (نانومتر) | 1270 ~ 1610 أو 1271 ~ 1611 | ||||||||||||||||||||||||
| تباعد القنوات (نانومتر) | 20 | ||||||||||||||||||||||||
| قناة Passband (@ -0.5dB النطاق الترددي) (نانومتر) | ≥13 | ||||||||||||||||||||||||
| تمرير خسارة lnsertion القناة (ديسيبل) | ≤0.6 | ||||||||||||||||||||||||
| فقدان انعكاس قناة الانعكاس (ديسيبل) | ≤0.4 | ||||||||||||||||||||||||
| العزلة (ديسيبل) | تمرير القناة | ≥30 | |||||||||||||||||||||||
| تعكس القناة | ≥13 | ||||||||||||||||||||||||
| حساسية درجة الحرارة وفقدان الإدراج (ديسيبل) | ≤0.3 | ||||||||||||||||||||||||
| تحويل درجة حرارة الطول الموجي (نانومتر / ℃) | 0.002 | ||||||||||||||||||||||||
| الخسارة المعتمدة على الاستقطاب (ديسيبل) | ≤0.1 | ||||||||||||||||||||||||
| تشتت وضع الاستقطاب (ps) | ≤0.1 | ||||||||||||||||||||||||
| الاتجاهية (ديسيبل) | ≥50 | ||||||||||||||||||||||||
| خسارة العودة (ديسيبل) | ≥45 | ||||||||||||||||||||||||
| أقصى معالجة للطاقة (ميغاواط) | 300 | ||||||||||||||||||||||||
| درجة حرارة التشغيل (℃) | -10 ~ + 70 | ||||||||||||||||||||||||
| درجة حرارة التخزين (℃) | -40 ~ + 85 | ||||||||||||||||||||||||
| أبعاد العبوة (مم) | ل 250 ميكرومتر ، 900 ميكرومتر | ∅5.5 × طول 38 | |||||||||||||||||||||||
| ل 2.0 ملم.3.0 ملم | طول 90 × عرض 20 × ارتفاع 10 | ||||||||||||||||||||||||
المواصفات المذكورة أعلاه للأجهزة بدون موصل.
قد تتغير المواصفات دون إشعار.
| CWDM | □ | □□ | □ | □ | □ | □ | |||||||||||||||||||
| قناة التباعد | تمرير القناة | طَرد | قطر الألياف | طول الألياف | موصل | ||||||||||||||||||||
| C = 20 نانومتر | 27 = 1270 نانومتر | 1 = أنبوب فولاذي | 0 = 250 ميكرومتر | 1 = 1 م | O = لا شيء | ||||||||||||||||||||
| …… | 2 = وحدة صندوق ABS | 1 = 900 ميكرومتر | 2 = 2 م | 1 = FC / APC | |||||||||||||||||||||
| 47 = 1470 نانومتر | 3 = حدد | 2 = 2.0 مم | S = تحديد | 2 = FC / UPC | |||||||||||||||||||||
| 49 = 1490 نانومتر | 3 = 3.0 مم | 3 = SCI / APC | |||||||||||||||||||||||
| …… | 4 = SC / UPC | ||||||||||||||||||||||||
| 61 = 1610 نانومتر | 5 = LC / APC | ||||||||||||||||||||||||
| 6 = LC / UPC | |||||||||||||||||||||||||
| 7 = شارع | |||||||||||||||||||||||||
| s = تحديد |
|||||||||||||||||||||||||
