منزل > المنتجات> MPO MTP> حبل توصيل ألياف ضوئية MPO بـ 12 ليفة مع غلاف LSZH 3.0 مم لتطبيقات أحادية الوضع

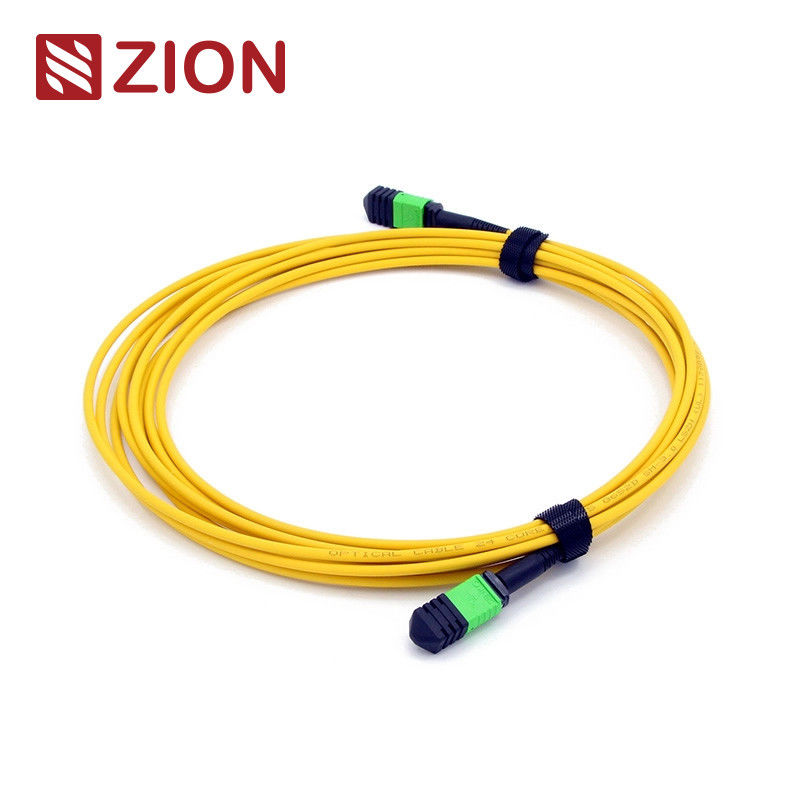

حبل توصيل ألياف ضوئية MPO بـ 12 ليفة مع غلاف LSZH 3.0 مم لتطبيقات أحادية الوضع

12 Fibers MPO Fiber Optic Patch Cord with 3.0mm LSZH Jacket for Singlemode Applications

12 Fibers MPO Fiber Optic Patch Cord with 3.0mm LSZH Jacket for Singlemode Applications

12 Fibers MPO Fiber Optic Patch Cord with 3.0mm LSZH Jacket for Singlemode Applications

المعلومات الأساسية

مكان المنشأ:	الصين
اسم العلامة التجارية:	HELLOSIGNAL® OR OEM

الحد الأدنى لكمية:	50 جهاز كمبيوتر شخصى
تفاصيل التغليف:	10 قطعة / كيس بلاستيك
وقت التسليم:	عادة بعد 25 يومًا من استلام الإيداع.
شروط الدفع:	تي / ت
القدرة على العرض:	لا حدود

افضل سعر ﺎﺘﺼﻟ ﺍﻶﻧ

معلومات تفصيلية

متانة:	<0.3 ديسيبل تغيير نموذجي ، 200 نضوج	قابلية التبادل:	.20.2 ديسيبل
مرات التوصيل:	500 ينًا يابانيًا	قوة الشد:	> 70N
درجة حرارة التشغيل (℃）:	-40 إلى + 85 درجة مئوية
إبراز:	سلك تصحيح MPO 3.0 مم أحادي الوضع , سلك تصحيح 12 ألياف LSZH MPO , متر مخصص Mpo سلك تصحيح الألياف

منتوج وصف

12 ألياف MPO أنثى إلى MPO أنثى أحادي النمط 3.0 مم LSZH MPO سلك توصيل

حبل توصيل ألياف ضوئية MPO بـ 12 ليفة مع غلاف LSZH 3.0 مم لتطبيقات أحادية الوضع 0

إن سلك توصيل MPO-MPO 12F هو حل ألياف ضوئية عالي الأداء وعالي الكثافة مصمم لبيئات مراكز البيانات الحديثة. يوفر سلك التوصيل هذا متانة استثنائية وفقدان إدخال منخفض وفقدان إرجاع مرتفع لنقل البيانات عالي السرعة الموثوق به.

الميزات الرئيسية

نوع الموصل: MPO على كلا الطرفين، متوافق مع IEC 61754-7
عدد الألياف: 12 ليفًا؛ متوفر أيضًا في 24 و 48 و 72 و 96 و 144 ليفًا
غلاف الكابل: 3.0 مم LSZH متين من أجل السلامة والامتثال البيئي
خيارات التلميع:
- الوضع الفردي (SM) APC: ≤0.35dB (فقدان منخفض للغاية)، ≥60dB فقدان الإرجاع
- الوضع المتعدد (MM) PC: ≤0.6dB فقدان الإدخال، ≥35dB فقدان الإرجاع
المتانة: يتحمل ما يصل إلى 200 وصلة تزاوج مع الحد الأدنى من التغييرات في الأداء
درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية لمختلف الظروف البيئية
أغطية مرمزة بالألوان لتحديد نوع الألياف والتلميع ودرجة الموصل بسهولة

التطبيقات

مراكز البيانات: مثالي لكابلات العمود الفقري عالية الكثافة التي تدعم 10G و 40G و 100G Ethernet (مثل 40G QSFP+ SR4 و 100G QSFP28 SR4)
الألياف إلى المبنى (FTTB): لتوصيل الشبكات الضوئية داخل المباني
اتصال المعدات الضوئية: يتكامل بسلاسة مع أجهزة الإرسال والاستقبال والكاسيت ولوحات التصحيح

المعايير والامتثال

يفي بمعايير IEC 61754-7 و IEC 61755 و Telcordia GR-1435-CORE. متوافق مع أنظمة الكابلات المنظمة TIA-568-C ويدعم متطلبات IEEE 802.3 لـ 40G و 100G Ethernet.

لماذا تختار أسلاك توصيل MPO-MPO؟

نشر مبسط باستخدام موصلات الإنهاء الجماعي
اقتصادية للتركيبات عالية الكثافة مع قابلية التوسع
القدرة على التكيف السريع للتغييرات في أنواع الموصلات عبر الكاسيتات المعيارية

قواعد التسمية ومعلومات تأكيد الطلب

حبل توصيل ألياف ضوئية MPO بـ 12 ليفة مع غلاف LSZH 3.0 مم لتطبيقات أحادية الوضع 1

علامة تبويب السحب والدفع لـ Senko MPO

حبل توصيل ألياف ضوئية MPO بـ 12 ليفة مع غلاف LSZH 3.0 مم لتطبيقات أحادية الوضع 2

رسم سلك توصيل MPO-MPO 12F

حبل توصيل ألياف ضوئية MPO بـ 12 ليفة مع غلاف LSZH 3.0 مم لتطبيقات أحادية الوضع 3

الطول الإجمالي (L) (م)	تفاوت الطول (سم)
0 < L < 1	+5/-0
1 < L < 10	+10/-0
10 < L < 40	+15/-0
40 < L	+0.5% x L/-0

ثلاث طرق اتصال لقطبية MTP/MPO

حبل توصيل ألياف ضوئية MPO بـ 12 ليفة مع غلاف LSZH 3.0 مم لتطبيقات أحادية الوضع 4

اتصال القطبية A

تستخدم كابلات القطبية A MPO تصميم مفتاح لأعلى، مفتاح لأسفل. يتوافق الموضع 1 من موصل واحد مع الموضع 1 من موصل آخر دون أي قلب للقطبية. عند استخدام كابلات MTP ذات القطبية A، يلزم وجود كابلات تصحيح مزدوجة A-B على أحد الطرفين وكابلات تصحيح مزدوجة A-A على الطرف الآخر لضمان الإرسال السليم للإشارة.

حبل توصيل ألياف ضوئية MPO بـ 12 ليفة مع غلاف LSZH 3.0 مم لتطبيقات أحادية الوضع 5

اتصال القطبية B

تستخدم كابلات MTP ذات القطبية B تصميم مفتاح لأعلى، مفتاح لأعلى. يتوافق الموضع 1 من موصل واحد مع الموضع 12 من موصل آخر. يعكس هذا التصميم القطبية، مما يسمح للألياف 1 بالإرسال إلى الألياف 12 (Rx1 إلى Tx1).

حبل توصيل ألياف ضوئية MPO بـ 12 ليفة مع غلاف LSZH 3.0 مم لتطبيقات أحادية الوضع 6

اتصال القطبية C

تستخدم كابلات القطبية C MPO تصميم مفتاح لأعلى، مفتاح لأسفل مع تكوين متقاطع للألياف الداخلية. يتوافق الموضع 1 من موصل واحد مع الموضع 2 من موصل آخر، مما يؤدي إلى قلب القطبية من أجل الإرسال السليم للإشارة.

حبل توصيل ألياف ضوئية MPO بـ 12 ليفة مع غلاف LSZH 3.0 مم لتطبيقات أحادية الوضع 7

ملاحظة: يتم تحديد نوع القطبية في قواعد التسمية التالية: القطبية A، القطبية B، القطبية C.

منتجات Zion Communication's MPO Fiber Patch Cord

7236001: MPO أنثى إلى MPO أنثى SM 3.0mm LSZH 12 ألياف سلك توصيل الألياف الضوئية

سلك توصيل MPO أنثى عالي الأداء بـ 12 ليفًا لتطبيقات الوضع الفردي. يتميز بغلاف LSZH مقاس 3.0 مم، وسلك التوصيل هذا مثالي لبيئات مراكز البيانات عالية الكثافة ويدعم اتصالات 10G و 40G و 100G Ethernet.

7236002: MPO أنثى إلى MPO أنثى SM 3.0mm LSZH 24 ألياف سلك توصيل الألياف الضوئية

تم تصميم سلك توصيل MPO أنثى بـ 24 ليفًا لشبكات الوضع الفردي التي تتطلب نقل بيانات عالي السرعة في شكل مضغوط.

7236003: MPO أنثى إلى MPO أنثى OM3 3.0mm LSZH 12 ألياف سلك توصيل الألياف الضوئية

سلك توصيل MPO أنثى متعدد الأوضاع بـ 12 ليفًا مصمم لشبكات OM3، مما يضمن الأداء الأمثل لـ 40G/100G Ethernet.

7236004: MPO أنثى إلى MPO أنثى OM3 3.0mm LSZH 24 ألياف سلك توصيل الألياف الضوئية

يوفر سلك توصيل MPO أنثى OM3 بـ 24 ليفًا اتصالاً عالي الكثافة بأداء موثوق به لشبكات متعددة الأوضاع.

7236005: MPO أنثى إلى MPO أنثى OM4 3.0mm LSZH 12 ألياف سلك توصيل الألياف الضوئية

جرب اتصالاً منخفض الفقدان وعالي الكثافة مع سلك توصيل MPO أنثى OM4 بـ 12 ليفًا المصمم لمراكز البيانات الحديثة.

7236006: MPO أنثى إلى MPO أنثى OM4 3.0mm LSZH 24 ألياف سلك توصيل الألياف الضوئية

تم تصميم سلك توصيل OM4 بـ 24 ليفًا لتطبيقات متعددة الأوضاع عالية السرعة وعالية الكثافة.

7236007: MTP أنثى إلى MTP أنثى SM 3.0mm LSZH 12 ألياف سلك توصيل الألياف الضوئية

سلك توصيل وضع فردي MTP أنثى بـ 12 ليفًا يتميز بغلاف LSZH مقاس 3.0 مم لاتصال عالي السرعة قابل للتطوير.

7236008: MTP أنثى إلى MTP أنثى SM 3.0mm LSZH 24 ألياف سلك توصيل الألياف الضوئية

سلك توصيل MTP أنثى بـ 24 ليفًا مثالي لتطبيقات الوضع الفردي التي تتطلب اتصالات عالية الكثافة.

7236009: MTP أنثى إلى MTP أنثى OM3 3.0mm LSZH 12 ألياف سلك توصيل الألياف الضوئية

سلك توصيل MTP أنثى OM3 موثوق به بـ 12 ليفًا مصمم لتطبيقات متعددة الأوضاع بأداء منخفض الفقدان.

7236010: MTP أنثى إلى MTP أنثى OM3 3.0mm LSZH 24 ألياف سلك توصيل الألياف الضوئية

يدعم سلك توصيل MTP أنثى OM3 بـ 24 ليفًا تطبيقات متعددة الأوضاع عالية الكثافة لـ 40G و 100G Ethernet.

7236011: MTP أنثى إلى MTP أنثى OM4 3.0mm LSZH 12 ألياف سلك توصيل الألياف الضوئية

بالنسبة لشبكات متعددة الأوضاع فائقة السرعة، يوفر سلك توصيل MTP أنثى OM4 بـ 12 ليفًا اتصالاً عالي الكثافة ومنخفض الفقدان.

7236012: MTP أنثى إلى MTP أنثى OM4 3.0mm LSZH 24 ألياف سلك توصيل الألياف الضوئية

سلك توصيل MTP أنثى OM4 بـ 24 ليفًا مُحسّن لتطبيقات متعددة الأوضاع في بيئات عالية الكثافة.

التعبئة والتغليف

يتم تمييز حزمة كابل الألياف الضوئية هذه التي يسهل التعامل معها وحمايتها جيدًا ووضع علامات عليها بواسطة OMC كإعداد افتراضي. أحجام الكرتون القياسية: 34×22×15 سم؛ 44×34×24 سم؛ 54×39×34 سم. يعتمد اختيار الكرتون على كمية الطلب. التعبئة والتغليف المخصص متاح.

حبل توصيل ألياف ضوئية MPO بـ 12 ليفة مع غلاف LSZH 3.0 مم لتطبيقات أحادية الوضع 8

خدمات OEM/ODM

لون الكابل، نص الطباعة، مادة غلاف الكابل، لون الموصل
ملصق OEM، حلقة تعريف، ملصق كابل، صندوق، علامات الشحن
مستويات جودة مختلفة متاحة

حبل توصيل ألياف ضوئية MPO بـ 12 ليفة مع غلاف LSZH 3.0 مم لتطبيقات أحادية الوضع 9
