متانة: | <0.3 ديسيبل تغيير نموذجي ، 200 نضوج | التبادل: | ≤0.2 ديسيبل |
---|---|---|---|
قوة الشد: | > 70N | مرات التوصيل: | 500 ينًا يابانيًا |
درجة حرارة التشغيل (℃): | -40 إلى + 85 درجة مئوية |
الكود الصهيوني | وصف صهيون | |||||||||||||||||||||||||||||||||||||||||||

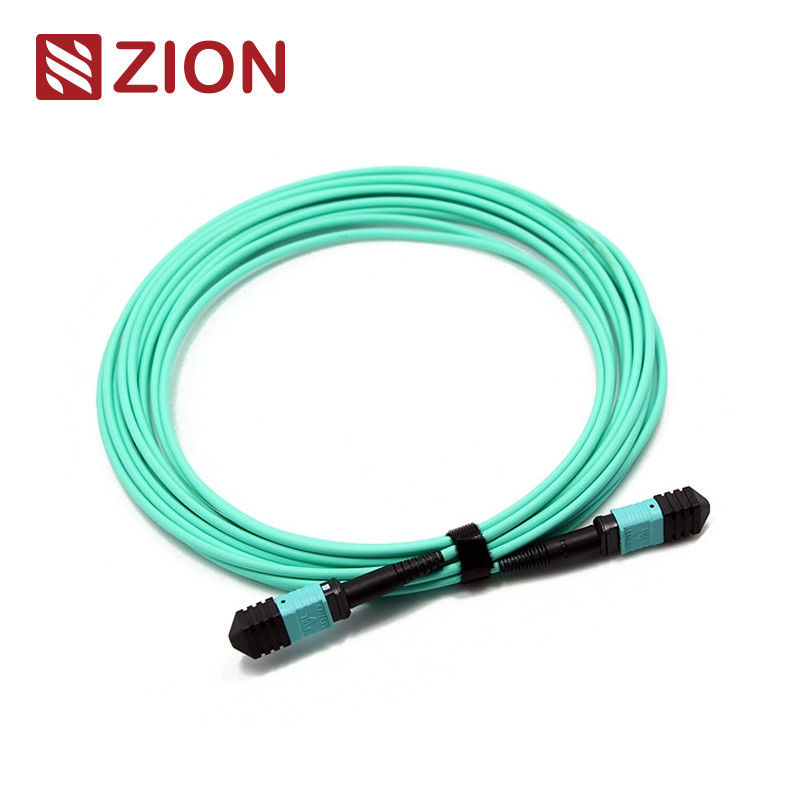

ZCM1127HLA1X | MPO أنثى إلى MPO أنثى OM3 3.0mm LSZH 12 ألياف MPO Patch Cord عدادات مخصصة | |||||||||||||||||||||||||||||||||||||||||||
|
المعيار الصناعي للموصلات:
موصل | مرجع | تفاصيل السكن | ||||||
MPO Singlemode | IEC 61754-7 | SM APC: موصلات خضراء + التمهيد الأسود (خسارة قياسية MPO) SM APC: موصلات صفراء + التمهيد الأسود (خسارة فائقة منخفضة MPO) |
||||||
MPO Multimode | IEC 61754-7 |
OM1 & OM2 PC: موصلات بيج + التمهيد الأسود (Standard Loss MPO) |
يفي بمعيار IEC IEC-61754-7 ؛IEC61755 ، Telcordia GR-1435-CORE ، JIS C5982 ؛الكابلات الهيكلية المتوافقة مع TIA-604-5 (FOCIS5) وفقًا لـ TIA-568-C | ||||||||
10G متوافقة مع القنوات الليفية | ||||||||
40 جرام و 100 جرام IEEE 802.3 |
المواصفات البصرية:
عناصر المواصفات. | وضع فردي (مصقول 8 درجات APC) | Multimode (PC Flat polish) | ||||||
خسارة nsertion (MPO) (إيك 61300-3-34) |
خسارة قياسية:≤0.75 ديسيبل (حد أقصى) ، ≤0.50 ديسيبل (نموذجي) خسارة منخفضة للغاية:≤0.35 ديسيبل (حد أقصى) ، ≤0.20 ديسيبل (نموذجي) |
خسارة قياسية:≤0.6 ديسيبل (حد أقصى) ، ≤0.50 (نموذجي) خسارة منخفضة للغاية:≤0.35 ديسيبل (حد أقصى) ، ≤0.20 ديسيبل (نموذجي) |
||||||
خسارة الإدراج (LC / SC / FC / ST) (إيك 61300-3-6) |
≤0.3 ديسيبل | ≤0.3 ديسيبل | ||||||
خسارة العودة (MPO) | ≥ 60 ديسيبل(8 درجة تلميع) | ≥25 ديسيبل | ||||||
خسارة العودة (LC / SC / FC / ST) | APC≥60dB ؛UPC≥50 ديسيبل | ≥35 ديسيبل | ||||||
متانة | <0.3d تغيير نموذجي ، 200 نضوج | |||||||
التبادل | ≤0.2 ديسيبل | |||||||
قوة الشد | > 70N | |||||||
مرات التوصيل | ≤500 | |||||||
درجة حرارة التشغيل (℃) | · -40 إلى + 85 درجة مئوية |
سمات: | ||||||||
خسارة إدخال منخفضة ، خسارة عودة عالية | ||||||||
موصل متعدد الألياف قائم على MT و 4،8،12 و 24 نهاية وتجميعات موصلات الألياف | ||||||||
حل اقتصادي لإنهاء الألياف بكميات كبيرة | ||||||||
مصممة لتطبيقات SM و MM ذات الخسارة المنخفضة والخسارة القياسية | ||||||||
تتوفر خيارات كابل دائري متين وكابل بيضاوي وشريط مكشوف | ||||||||
العلب المرمزة بالألوان متاحة للتمييز بين نوع الألياف ونوع التلميع و / أو درجة الموصل | ||||||||
جيد في التكرار والتبادل |
طلب: | ||||||||||||||||||||||||||||||||||||||||||||
|
قواعد التسمية ومعلومات تأكيد الطلب:
Push Pull Tab لـ Senko MPO
MPO-MPO 12F رسم سلك التصحيح الليفي.
الطول الكلي (L) (م) | طول التسامح (سم) | |||||||
0 <L <1 | + 5 / -0 | |||||||
1 <L <10 | + 10 / -0 | |||||||
10 <L <40 | + 15 / -0 | |||||||
40 <ل | + 0.5٪ × L / -0 |
تساعد ثلاث طرق اتصال في الحفاظ على قطبية MTP / MPO الصحيحة
1. قطبية اتصال
القطبية تستخدم كبلات MPO تصميم مفتاح لأعلى ولأسفل.لذلك ، كما هو موضح في الشكل أدناه ، الموضع 1 من واحد الموصل مطابق للموضع 1 لموصل آخر.لا يوجد انعكاس قطبي.لذلك ، عندما نستخدم قطبية كبل MTP للاتصال ، يجب أن نستخدم كابلات التصحيح المزدوجة AB على أحد طرفيها وكابلات التصحيح المزدوجة AA على الطرف الآخر.نظرًا لأنه في هذا الارتباط ، يجب أن يتصل Rx1 بـ Tx1.إذا لم نستخدم كبل التصحيح المزدوج AA ، وفقًا لمبدأ تصميم قطبية كبل MTP ، فقد ينتقل الألياف 1 إلى الألياف 1 ، وهذا يعني أن Rx1 قد ينتقل إلى Rx1 ، مما قد يتسبب في حدوث أخطاء. |
2. اتصال القطبية ب
تستخدم كبلات Polarity B MTP تصميمًا للمفتاح.لذلك ، كما هو موضح في الشكل أدناه ، فإن الموضع 1 لأحد الموصلات يتوافق مع الموضع 12 لموصل آخر.لذلك ، عندما نستخدم كبل القطبية B MTP للاتصال ، يجب أن نستخدم كبلات التصحيح المزدوجة AB على كلا الطرفين.نظرًا لأن المفتاح حتى تصميم المفتاح يساعد على قلب القطبية ، مما يجعل الألياف 1 تنتقل إلى الألياف 12 ، أي أن Rx1 ينقل إلى Tx1. |
3. اتصال قطبية ج
مثل كبلات القطبية A MPO ، تستخدم كبلات القطبية C MPO أيضًا تصميم مفتاح لأسفل.ومع ذلك ، يوجد داخل الكبل تصميم متقاطع من الألياف ، مما يجعل الموضع 1 لموصل واحد مطابقًا للموضع 2 من موصل آخر.كما هو موضح في الشكل أدناه ، عندما نستخدم كبل قطبية C MTP للاتصال ، يجب أن نستخدم كبلات التصحيح المزدوجة AB على كلا الطرفين.نظرًا لأن تصميم الألياف المتقاطعة يساعد على قلب القطبية ، مما يجعل الألياف 1 تنتقل إلى الألياف 2 ، فإن Rx1 ينقل إلى Tx1. |
ملاحظة: نوع القطبية موجود في قواعد التسمية التالية - القطبية أ ; قطبية ب ; قطبية ج
كابل جذع ساخن للاتصالات من Zion
الكود الصهيوني | وصف صهيون | |||||||
7236001 | ZCM1122HIA1X | MPO أنثى إلى MPO أنثى SM 3.0mm LSZH 12 ألياف MPO Patch Cord متر مخصص | ||||||
7236002 | ZCM1152HIA1X | MPO أنثى إلى MPO أنثى SM 3.0mm LSZH 24 ألياف MPO Patch Cord متر مخصص | ||||||
7236003 | ZCM1127HLA1X | MPO أنثى إلى MPO أنثى OM3 3.0mm LSZH 12 ألياف MPO Patch Cord عدادات مخصصة | ||||||
7236004 | ZCM1157HLA1X | MPO أنثى إلى MPO أنثى OM3 3.0 مم LSZH 24 ألياف MPO Patch Cord عدادات مخصصة | ||||||
7236005 | ZCM1128HMA1X | MPO أنثى إلى MPO أنثى OM4 3.0mm LSZH 12 ألياف MPO Patch Cord عدادات مخصصة | ||||||
7236006 | ZCM1158HMA1X | MPO أنثى إلى MPO أنثى OM4 3.0mm LSZH 24 ألياف MPO Patch Cord عدادات مخصصة | ||||||
7236007 | ZCM2122HIA1X | MTP أنثى إلى MTP أنثى SM 3.0mm LSZH 12 ألياف MTP تصحيح الحبل متر مخصص | ||||||
7236008 | ZCM2152HIA1X | MTP أنثى إلى MTP أنثى SM 3.0mm LSZH 24 ألياف MTP تصحيح الحبل متر مخصص | ||||||
7236009 | ZCM2127HLA1X | MTP أنثى إلى أنثى MTP OM3 3.0mm LSZH 12 ألياف MTP عدادات مخصصة لسلك التصحيح | ||||||
7236010 | ZCM2157HLA1X | MTP أنثى إلى MTP أنثى OM3 3.0 مم LSZH 24 ألياف MTP عدادات مخصصة لسلك التصحيح | ||||||
7236011 | ZCM2128HMA1X | MTP أنثى إلى أنثى MTP OM4 3.0mm LSZH 12 ألياف MTP عدادات مخصصة لسلك التصحيح | ||||||
7236012 | ZCM2158HMA1X | MTP أنثى إلى أنثى MTP OM4 3.0mm LSZH 24 ألياف MTP عدادات مخصصة لسلك التصحيح |
التعبئة والتغليف
تم وضع علامة على حزمة كبلات الألياف الضوئية سهلة الحمل والمحمية جيدًا بواسطة OMC كإعداد افتراضي. حجم الكرتون القياسي: 34 * 22 * 15 سم ؛44 * 34 * 24 سم ؛54 * 39 * 34 سم.يعتمد الكرتون الذي سيتم استخدامه على البضائع الكمية.يمكن تخصيص التعبئة. | ||||||||
خدمة OEM / ODM لك
1. لون الكابل ، كلمة الطباعة ، مادة سترة الكابل ، لون الموصل | ||||||||
2. تسمية OEM ، تحديد الحلقة ، تسمية الكابلوصندوق ، علامات الشحن | ||||||||
3. مستوى جودة مختلف. |
