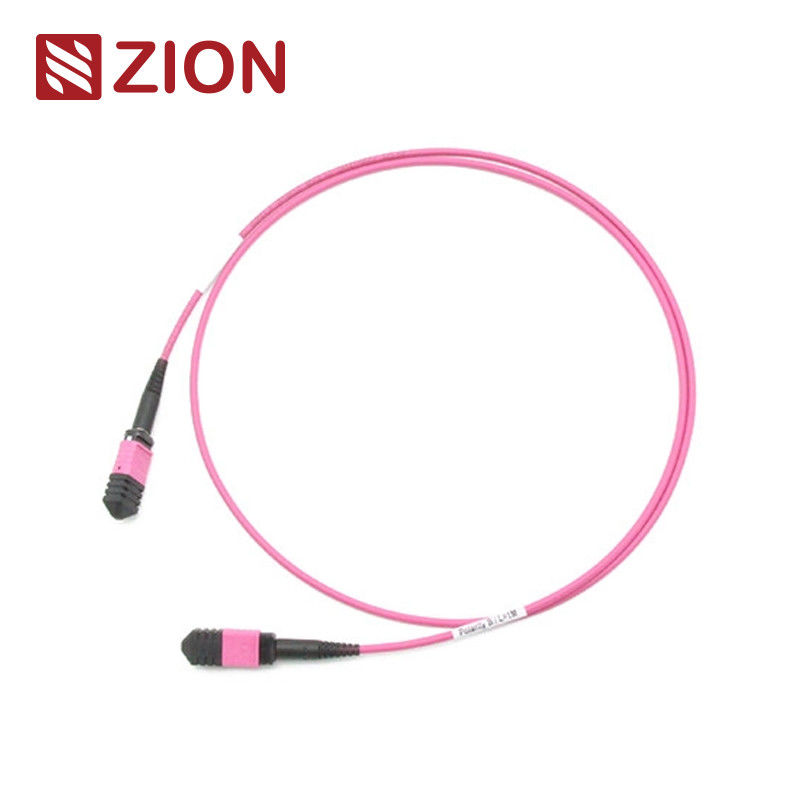

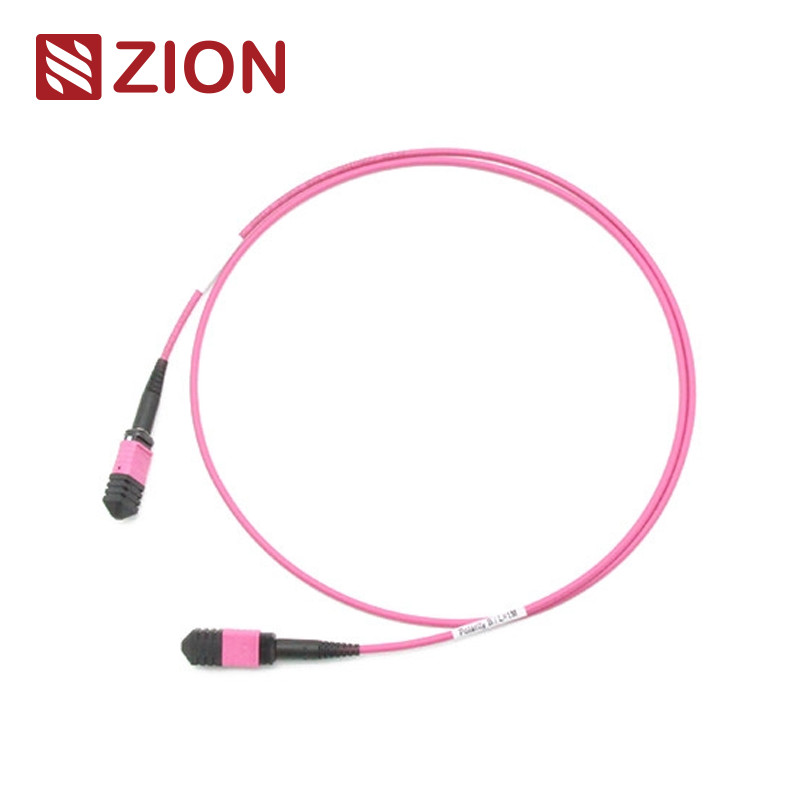

24 ألياف MPO أنثى إلى MPO أنثى OM4 3.0mm LSZH MPO Patch Cord متر مخصص

رمز صهيون ووصفه

(شفرة (زايونZCM1158HMA1X

صهيون وصف:MPO الإناث إلى MPO الإناث OM4 3.0mm LSZH 24 الألياف MPO طابعة الحبل العدادات المخصصة

موصل MPO هو نوع من موصلات الألياف. MPO (Multi-Fiber Push On) هو نوع من موصلات الألياف متعددة النواة.يتم استخدام نظام MPO للاتصال المسبق بالألياف عالية الكثافة في الوقت الحالي بشكل رئيسي في تطبيق بيئات عالية الكثافة لمراكز البيانات، تطبيق الألياف الضوئية على المبنى ، وتطبيقات الاتصال الداخلي داخل معدات المرسلات الضوئية مثل الجهاز الضوئي ، 40G ، 100G ، QSFP +.

يتم تمييز أنواع موصلات MPO وفقًا لوائح IEC 61754-7: أرقام الأساس (رقم التسلسل) ، رأس الذكور (ذكر ، أنثى) ، القطبية (PC أو APC).

MPO-MPO 3.0mm LSZH Fiber Patch Cord. يتم إنهاء سلك MPO Fiber Patch بالمتصل MPO في كلا الطرفين. يربط سلك MPO Fiber Patch Module وحدات MPO معًا كربط دائم.الحبل MPO الألياف العصابة متوفرة مع 12، 24، 48،60، 72 ،96، 144fibers. دعم سرعات تصل إلى حلول مركز البيانات 10/40/100Gbps. يتم اعتمادها عادة لربط الكاسيتات واللوحات أو مروحة MPO القوية ،وتسهيل النشر السريع للكابلات العمودية عالية الكثافة في مراكز البيانات وغيرها من بيئات الألياف العاليةوبالإضافة إلى ذلك، يوفر MPO أيضا الكثير من المرونة والراحة مرة واحدة لديك لتغيير نمط المكونات في الألواح التصحيحية. بدلا من تغيير المكونات على جذع الكابل،فقط تثبيت شريط كاسيت جديد مع نمط المكونات الجديدة على الجانب التقاطع من لوحة التصحيح.

تم تصميم 12F MPO-MPO Fiber Patch Cord لـ 40G QSFP + SR4 ، 40G QSFP + CSR4 و 100G QSFP28 SR4 الاتصالات البصرية المباشرة ومركز البيانات عالي الكثافة.

الاتصالات المعيار الصناعي

إشارة MPO في الوضع الواحد:IEC 61754-7

تفاصيل مساكن MPOSM APC: الاتصالات الخضراء + الحذاء الأسود (MPO الخسارة القياسية)
SM APC: الاتصالات الصفراء + الحذاء الأسود (MPO الخسارة المنخفضة للغاية)

مرجع MPO متعدد الأوضاع:IEC 61754-7

تفاصيل محفظة MPO متعددة الأوضاع:OM1&OM2 PC: موصلات بيج + حذاء أسود (MPO الخسارة القياسية)
OM3&OM4 PC: وصلات Aqua + الحذاء الأسود (MPO القياسية والفائقة منخفضة الخسارة)
OM3&OM4 PC: موصلات Heather Violet + الحذاء الأسود (MPO الخسارة القياسية)

• تلبي معايير IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) متوافقة مع الكابلات المنظمة لكل TIA-568-C
• متوافق مع قناة الألياف 10G
• 40G و 100G IEEE 802.3

المواصفات البصرية

المواصفات البصرية للكابلات المباشرة MPO-LC

وضع واحد (SM) - APC 8 درجة مطلية

• خسارة الإدراج (MPO)

  • الخسارة القياسية: ≤ 0.75 ديسيبل (أكثر) ، ≤ 0.50 ديسيبل (عادة)
  • خسارة منخفضة للغاية: ≤ 0.35 ديسيبل (أكثر) ، ≤ 0.20 ديسيبل (عادة)

• خسارة الإدراج (LC/SC/FC/ST)

  • ≤ 0.3 ديسيبل

• خسارة العائد

  • MPO: ≥ 60 ديسيبل (8 درجة من التلميع)
  • LC/SC/FC/ST: APC ≥ 60 dB؛ UPC ≥ 50 dB

الوسائط المتعددة (MM) - اللغة البولندية المسطحة

• خسارة الإدراج (MPO)

  • الخسارة القياسية: ≤ 0.60 ديسيبل (أكثر) ، ≤ 0.50 ديسيبل (عادة)
  • خسارة منخفضة للغاية: ≤ 0.35 ديسيبل (أكثر) ، ≤ 0.20 ديسيبل (عادة)

• خسارة الإدراج (LC/SC/FC/ST)

  • ≤ 0.3 ديسيبل

• خسارة العائد

  • MPO: ≥ 25 ديسيبل
  • LC/SC/FC/ST: ≥ 35 ديسيبل

المواصفات العامة

• المدى الطويل: < 0.3 ديسيبل تغير نموذجي بعد 200 زواج
• قابلية الاستبدال: ≤ 0.2 ديسيبل
• قوة الشد: > 70 ن
• أوقات التوصيل: ≤ 500
• درجة حرارة العمل: -40°C إلى +85°C

الخصائص

• خسارة إدراج منخفضة، خسارة عودة عالية
• متصل متعدد الألياف على أساس MT، 4،8إغلاقات وتركيبات موصلات الألياف 12 و 24
• الحل الاقتصادي لإنهاء الكتلة من الألياف
• مصممة لتطبيقات SM وMM ذات الخسائر المنخفضة والخسائر القياسية
• خيارات الكابل المستديرة المقاومة والكابل البيضاوي والشريط العاري المتاحة
• الألوان المميزة المتاحة للتمييز بين نوع الألياف، ونوع البوليش و/أو نوع الاتصال
• جيد في قابلية التكرار والتبادل

التطبيق

جميع اتصالات OMC MPO من Senko / Nissin / Sumitomo. يعد MPO Fiber Patch Cord نوعًا من مجموعات الكابلات عالية الكثافة والتي تستخدم بشكل عام في ثلاثة مجالات.

• تطبيق مركز البيانات مع بيئة عالية الكثافة
• الألياف الضوئية إلى المبنى
• التطبيق الداخلي للواصلات في معدات الألياف

قواعد تسمية ومعلومات تأكيد الطلب:

اضغط على علامة التبويب لـ Senko MPO

رسومات MPO-MPO 12F لخيط الألياف

ثلاث طرق اتصال تساعد على الحفاظ على قطبية MTP/MPO الصحيحة

حل القطبية القاعدة 24

للوصول إلى الطلب المتزايد على نطاق نطاق التردد الأكبر ، يتم إدخال كابل MTP / MPO من 24 ألياف لتسهيل الهجرة إلى شبكة 100G.إنه يضاعف كثافة الكابلات ذات الألياف 12 في نفس البصمة، مما يقلل من عدد الألياف، ويسمح لنقطة كابل أقل، وتحسين تدفق الهواء. ومع ذلك، فإن الحفاظ على قطبية كابلات MTP/MPO القاعدة-24 أكثر تعقيداً.توصي OMC بكابل MTP / MPO القياسي من النوع A (مفتاح إلى مفتاح إلى أسفل). مع نوعنا A و نوع كاسيت AF، لا حاجة إلى A-to-A كابل التصحيح بعد الآن. يتم توضيح طريقة الاتصال في الصورة التالية

"كابل "صهيون للاتصالات

• 7236001 ZCM1122HIA1X: MPO الإناث إلى MPO الإناث SM 3.0mm LSZH 12 الألياف MPO Patch Cord أجهزة قياس مخصصة.
• 7236002 ZCM1152HIA1X: MPO الإناث إلى MPO الإناث SM 3.0mm LSZH 24 الألياف MPO Patch Cord أجهزة قياس مخصصة.
• 7236003 ZCM1127HLA1X: MPO الإناث إلى MPO الإناث OM3 3.0mm LSZH 12 الألياف MPO Patch Cord أجهزة قياس مخصصة.
• 7236004 ZCM1157HLA1X: MPO الإناث إلى MPO الإناث OM3 3.0mm LSZH 24 الألياف MPO Patch Cord أجهزة قياس مخصصة.
• 7236005 ZCM1128HMA1X: MPO الإناث إلى MPO الإناث OM4 3.0mm LSZH 12 الألياف MPO Patch Cord أجهزة قياس مخصصة.
• 7236006 ZCM1158HMA1X: MPO الإناث إلى MPO الإناث OM4 3.0mm LSZH 24 الألياف MPO Patch Cord أجهزة قياس مخصصة.
• 7236007 ZCM2122HIA1X: MTP الإناث إلى MTP الإناث SM 3.0mm LSZH 12 الألياف MTP Patch Cord أجهزة قياس مخصصة.
• 7236008 ZCM2152HIA1X: MTP الإناث إلى MTP الإناث SM 3.0mm LSZH 24 الألياف MTP Patch Cord أجهزة قياس مخصصة.
• 7236009 ZCM2127HLA1X: MTP الإناث إلى MTP الإناث OM3 3.0mm LSZH 12 الألياف MTP Patch Cord أجهزة قياس مخصصة.
• 7236010 ZCM2157HLA1X: MTP إمرأة إلى MTP إمرأة OM3 3.0mm LSZH 24 الألياف MTP Patch Cord أجهزة قياس مخصصة.
• 7236011 ZCM2128HMA1X: MTP الإناث إلى MTP الإناث OM4 3.0mm LSZH 12 الألياف MTP Patch Cord أجهزة قياس مخصصة.
• 7236012 ZCM2158HMA1X: MTP الإناث إلى MTP الإناث OM4 3.0mm LSZH 24 الألياف MTP Patch Cord أجهزة قياس مخصصة.

التعبئة

هذه الحزمة سهلة الاستخدام والمحمية جيداً من كابلات الألياف الضوئية

حجم الكرتون القياسي: 34*22*15 سم ؛ 44*34*24 سم ؛ 54*39*34 سم. يعتمد الكرتون الذي سيتم استخدامه على كمية البضائع.

يمكن تخصيص التعبئة

خدمة OEM/ODM لك

• لون الكابل، كلمة الطباعة، مادة غطاء الكابل، لون المكونات
• علامة OEM، حلقة تحديد، علامة الكابل,الصندوق، علامات الشحن
• مستوى نوعية مختلف
