| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HELLOSIGNAL® OR OEM |
| الحد الأدنى لكمية: | 50 جهاز كمبيوتر شخصى |
| تفاصيل التغليف: | 10 قطعة / كيس بلاستيك |
| وقت التسليم: | عادة بعد 25 يومًا من استلام الإيداع. |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | لا حدود |
| متانة: | <0.3 ديسيبل تغيير نموذجي ، 200 نضوج | التبادل: | ≤0.2 ديسيبل |
|---|---|---|---|
| قوة الشد: | > 70N | مرات التوصيل: | > 600 |
| درجة حرارة التشغيل (℃）: | -40 إلى + 85 درجة مئوية | ||
| تسليط الضوء: | MTP التصحيح الحبل المفرد 3.0 مم,3.0 مم Mtp الألياف البصرية التصحيح الحبل |
||
تم تصميم سلك تصحيح الألياف 12F MPO (MTP) -MPO (MTP) من أجل 40G QSFP + SR4
40G QSFP + CSR4 و 100G QSFP28 SR4 اتصالات مباشرة ومركز بيانات عالي الكثافة
| الكود الصهيوني | وصف صهيون | |||||||

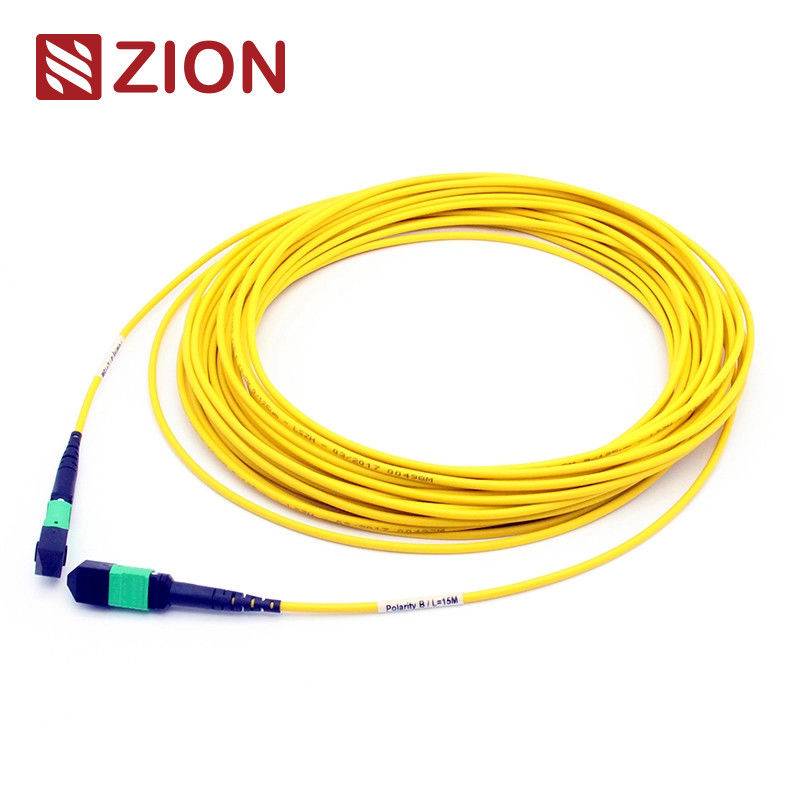

| ZCM2152HIA1X | MTP أنثى إلى MTP أنثى SM 3.0mm LSZH 24 ألياف MTP تصحيح الحبل متر مخصص | |||||||
| موصل MTP هو نوع من موصلات الألياف.MTP (دفع متعدد الألياف) هو نوع من موصلات الألياف متعددة النواة.يستخدم نظام الربط المسبق للألياف عالية الكثافة MTP حاليًا بشكل أساسي في تطبيق البيئات عالية الكثافة لمراكز البيانات ، وتطبيق الألياف الضوئية على المبنى ، وتطبيقات الاتصال الداخلية داخل معدات الإرسال والاستقبال الضوئية مثل الجهاز البصري ، 40 جرام ، 100 جرام ، QSFP +. | ||||||||
| يتم تمييز أنواع موصل MTP وفقًا للوائح IEC 61754-7: الأرقام الأساسية (رقم المصفوفة) ، رأس الذكر (ذكر ، أنثى) ، قطبية (كمبيوتر شخصي أو APC). | ||||||||
| سلك تصحيح الألياف MTP-MTP 3.0 مم LSZH.يتم إنهاء كابل MTP Fiber Patch Cord بموصل MTP على كلا الطرفين.يقوم سلك تصحيح الألياف MTP بتوصيل وحدات MTP معًا كرابط دائم.سلك التصحيح الليفي متوفر بـ 12 ، 24 ، 48 ، 60 ، 72 ، 96144 ألياف.دعم سرعات تصل إلى 10/40 / 100Gbps حلول مركز البيانات.يتم اعتمادها عادةً لربط الكاسيت أو الألواح أو منافذ مراوح MTP القوية ، ولتسهيل النشر السريع للكابلات الأساسية عالية الكثافة في مراكز البيانات وغيرها من البيئات عالية الألياف.إلى جانب ذلك ، توفر MTP أيضًا قدرًا كبيرًا من المرونة والراحة بمجرد أن تضطر إلى تغيير نمط الموصل في لوحات التصحيح.بدلاً من تغيير الموصل الموجود على جذع الكبل ، ما عليك سوى تثبيت شريط جديد بنمط الموصل الجديد على جانب التوصيل المتقاطع من لوحة التصحيح. | ||||||||
| تم تصميم سلك التصحيح الليفي 12F MTP-MTP من أجل الاتصالات المباشرة للبصريات 40G QSFP + SR4 و 40G QSFP + CSR4 و 100G QSFP28 SR4 ومركز البيانات عالي الكثافة. | ||||||||
المعيار الصناعي للموصلات:
| موصل | مرجع | تفاصيل السكن | ||||||
| وضع فردي MTP | EIA / TIA-604-5 | SM APC: موصلات خضراء + التمهيد الأسود (Standard Loss MTP) SM APC: موصلات صفراء + التمهيد الأسود (MTP منخفض الخسارة للغاية) |
||||||
| MTP المتعدد | EIA / TIA-604-5 | OM1 & OM2 PC: موصلات بيج + التمهيد الأسود (Standard Loss MTP) كمبيوتر OM3 و OM4: موصلات Aqua + التمهيد الأسود (قياسي وفائق الخسارة المتوسطة MTP) كمبيوتر OM3 و OM4: موصلات Heather Violet + التمهيد الأسود (خسارة قياسية MTP) |
||||||
| يفي بمعيار IEC IEC-61754-7 ؛IEC61755 ، Telcordia GR-1435-CORE ، JIS C5982 ؛الكابلات الهيكلية المتوافقة مع TIA-604-5 (FOCIS5) وفقًا لـ TIA-568-C | ||||||||
| 10G متوافقة مع القنوات الليفية | ||||||||
| 40 جرام و 100 جرام IEEE 802.3 |
المواصفات البصرية:
| عناصر المواصفات. | وضع فردي (مصقول 8 درجات APC) | Multimode (PC Flat polish) | ||||||
| فقدان nsertion (MTP) (إيك 61300-3-34) |
خسارة قياسية:≤0.75 ديسيبل (حد أقصى) ، ≤0.50 ديسيبل (نموذجي) خسارة منخفضة للغاية:≤0.35 ديسيبل (حد أقصى) ، ≤0.20 ديسيبل (نموذجي) |
خسارة قياسية:≤0.6 ديسيبل (حد أقصى) ، ≤0.50 (نموذجي) خسارة منخفضة للغاية:≤0.35 ديسيبل (حد أقصى) ، ≤0.20 ديسيبل (نموذجي) |
||||||
| خسارة الإدراج (LC / SC / FC / ST) (إيك 61300-3-6) |
≤0.3 ديسيبل | ≤0.3 ديسيبل | ||||||
| خسارة العودة (MTP) | ≥ 60 ديسيبل(8 درجة تلميع) | ≥25 ديسيبل | ||||||
| خسارة العودة (LC / SC / FC / ST) | APC≥60dB ؛UPC≥50 ديسيبل | ≥35 ديسيبل | ||||||
| متانة | <0.3d تغيير نموذجي ، 200 نضوج | |||||||
| التبادل | ≤0.2 ديسيبل | |||||||
| قوة الشد | > 70N | |||||||
| مرات التوصيل | > 600 | |||||||
| درجة حرارة التشغيل (℃) | · -40 إلى + 85 درجة مئوية | |||||||
| سمات: | ||||||||
| خسارة إدخال منخفضة ، خسارة عودة عالية | ||||||||
| موصل متعدد الألياف قائم على MT و 4،8،12 و 24 نهاية وتجميعات موصلات الألياف | ||||||||
| حل اقتصادي لإنهاء الألياف بكميات كبيرة | ||||||||
| مصممة لتطبيقات SM و MM ذات الخسارة المنخفضة والخسارة القياسية | ||||||||
| تتوفر خيارات كابل دائري متين وكابل بيضاوي وشريط مكشوف | ||||||||
| العلب المرمزة بالألوان متاحة للتمييز بين نوع الألياف ونوع التلميع و / أو درجة الموصل | ||||||||
| جيد في التكرار والتبادل |
| طلب: | ||||||||
| جميع موصلات OMC MTP هي من Senko / Nissin / Sumitomo.MTP Patch Cord هو نوع من مجموعات الكابلات عالية الكثافة التي تستخدم بشكل عام في ثلاثة مجالات. | ||||||||
| تطبيق مركز البيانات مع بيئة درجة عالية الكثافة | ||||||||
| الألياف الضوئية للمبنى | ||||||||
| تطبيق الموصل الداخلي في معدات الألياف. |
قواعد التسمية ومعلومات تأكيد الطلب:
علامة تبويب سحب الدفع لـ Senko MTP
رسم كابل جذع MTP-MTP 24F.
| الطول الكلي (L) (م) | طول التسامح (سم) | |||||||
| 0 <L <1 | + 5 / -0 | |||||||
| 1 <L <10 | + 10 / -0 | |||||||
| 10 <L <40 | + 15 / -0 | |||||||
| 40 <ل | + 0.5٪ × L / -0 | |||||||
تساعد ثلاث طرق اتصال في الحفاظ على قطبية MTP / MTP الصحيحة
حل قطبية Base-24
| لمواكبة الطلب المتزايد على النطاق الترددي العالي ، تم تقديم كابل MTP / MPO 24 ليفًا لتسهيل الانتقال إلى شبكة 100G.يضاعف كثافة الكابلات المكونة من 12 ليفًا في نفس المساحة ، مما يقلل من عدد الألياف ، ويسمح بمسار أقل للكابلات ، ويحسن تدفق الهواء.ومع ذلك ، فإن صيانة قطبية كابلات Base-24 MTP / MPO أكثر تعقيدًا.توصي OMC باستخدام كبل جذع MTP / MPO من النوع A (key-up to key-down).مع كاسيت النوع Aand من النوع AF ، لم تعد هناك حاجة لكابل التصحيح A-to-A بعد الآن.طريقة الاتصال موضحة في الصورة التالية |
كابل جذع ساخن للاتصالات من Zion
| الكود الصهيوني | وصف صهيون | |||||||
| 7236001 | ZCM1122HIA1X | MPO أنثى إلى MPO أنثى SM 3.0mm LSZH 12 ألياف MPO Patch Cord متر مخصص | ||||||
| 7236002 | ZCM1152HIA1X | MPO أنثى إلى MPO أنثى SM 3.0mm LSZH 24 ألياف MPO Patch Cord متر مخصص | ||||||
| 7236003 | ZCM1127HLA1X | MPO أنثى إلى MPO أنثى OM3 3.0mm LSZH 12 ألياف MPO Patch Cord عدادات مخصصة | ||||||
| 7236004 | ZCM1157HLA1X | MPO أنثى إلى MPO أنثى OM3 3.0 مم LSZH 24 ألياف MPO Patch Cord عدادات مخصصة | ||||||
| 7236005 | ZCM1128HMA1X | MPO أنثى إلى MPO أنثى OM4 3.0mm LSZH 12 ألياف MPO Patch Cord عدادات مخصصة | ||||||
| 7236006 | ZCM1158HMA1X | MPO أنثى إلى MPO أنثى OM4 3.0mm LSZH 24 ألياف MPO Patch Cord عدادات مخصصة | ||||||
| 7236007 | ZCM2122HIA1X | MTP أنثى إلى MTP أنثى SM 3.0mm LSZH 12 ألياف MTP تصحيح الحبل متر مخصص | ||||||
| 7236008 | ZCM2152HIA1X | MTP أنثى إلى MTP أنثى SM 3.0mm LSZH 24 ألياف MTP تصحيح الحبل متر مخصص | ||||||
| 7236009 | ZCM2127HLA1X | MTP أنثى إلى أنثى MTP OM3 3.0mm LSZH 12 ألياف MTP عدادات مخصصة لسلك التصحيح | ||||||
| 7236010 | ZCM2157HLA1X | MTP أنثى إلى MTP أنثى OM3 3.0 مم LSZH 24 ألياف MTP عدادات مخصصة لسلك التصحيح | ||||||
| 7236011 | ZCM2128HMA1X | MTP أنثى إلى أنثى MTP OM4 3.0mm LSZH 12 ألياف MTP عدادات مخصصة لسلك التصحيح | ||||||
| 7236012 | ZCM2158HMA1X | MTP أنثى إلى أنثى MTP OM4 3.0mm LSZH 24 ألياف MTP عدادات مخصصة لسلك التصحيح | ||||||
التعبئة والتغليف
| تم وضع علامة على حزمة كبلات الألياف الضوئية سهلة الحمل والمحمية جيدًا بواسطة OMC كإعداد افتراضي. حجم الكرتون القياسي: 34 * 22 * 15 سم ؛44 * 34 * 24 سم ؛54 * 39 * 34 سم.يعتمد الكرتون الذي سيتم استخدامه على البضائع الكمية.يمكن تخصيص التعبئة. | ||||||||
خدمة OEM / ODM لك
| 1. لون الكابل ، كلمة الطباعة ، مادة سترة الكابل ، لون الموصل | ||||||||
| 2. تسمية OEM ، تحديد الحلقة ، تسمية الكابلوصندوق ، علامات الشحن | ||||||||
| 3. مستوى جودة مختلف. |
