رمز صهيون ووصفه
قانون صهيون: ZCM2157HLA1X

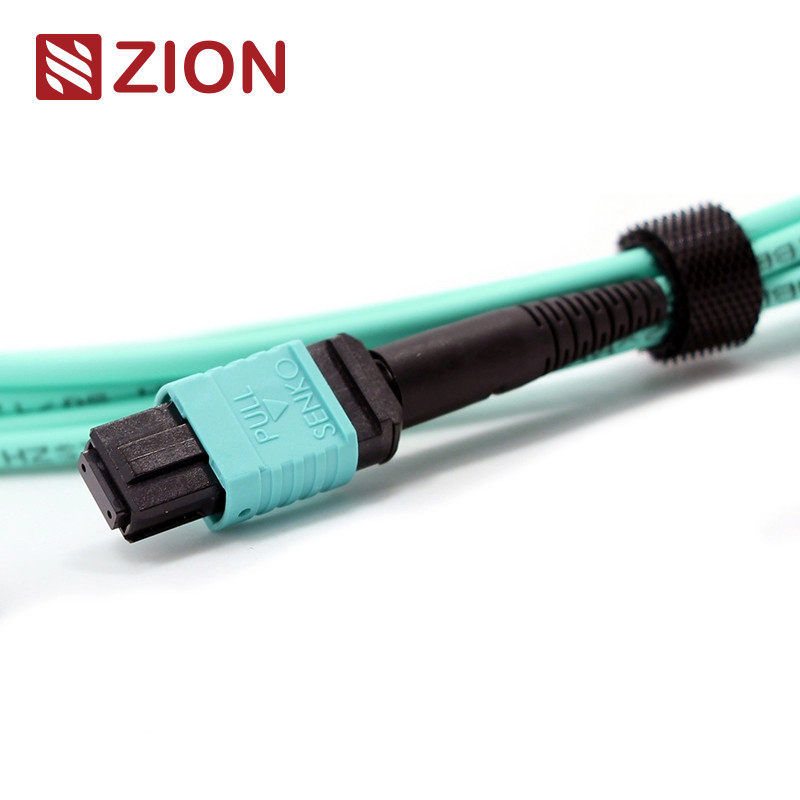

وصف صهيون: MTP الإناث إلى MTP الإناث OM3 3.0mm LSZH 24 الألياف MTP طابعة الحبل عدادات مخصصة
موصل MPO هو نوع من موصلات الألياف. MPO (Multi-Fiber Push On) هو نوع من موصلات الألياف متعددة النواة.يتم استخدام نظام MPO للاتصال المسبق بالألياف عالية الكثافة في الوقت الحالي بشكل رئيسي في تطبيق بيئات عالية الكثافة لمراكز البيانات، تطبيق الألياف الضوئية على المبنى ، وتطبيقات الاتصال الداخلي داخل معدات المرسلات الضوئية مثل الجهاز الضوئي ، 40G ، 100G ، QSFP +.
يتم تمييز أنواع موصلات MTP وفقًا لوائح IEC 61754-7: أرقام الأساس (رقم التسلسل) ، رأس الذكر (ذكر ، أنثى) ، القطبية (PC أو APC).
MTP-MTP 3.0mm LSZH Fiber Patch Cord. يتم إنهاء كابل MTP Fiber Patch Cord بمتصل MTP في كلا الطرفين. يربط كابل MTP Fiber Patch Cord وحدات MTP معًا كربط دائم.الحبل المصنوع من الألياف متوفر مع 12، 24، 48،60، 72 ،96،144fibers. دعم سرعات تصل إلى حلول مركز البيانات 10/40/100Gbps. يتم اعتمادها عادة لربط الكاسيتات والألواح أو مروحة MTP القوية ،وتسهيل النشر السريع للكابلات العمودية عالية الكثافة في مراكز البيانات وغيرها من بيئات الألياف العاليةوبالإضافة إلى ذلك، يوفر MTP أيضا الكثير من المرونة والراحة مرة واحدة لديك لتغيير نمط المكونات في لوحات العصابة. بدلا من تغيير المكونات على جذع الكابل،فقط تثبيت شريط كاسيت جديد مع نمط المكونات الجديدة على الجانب التقاطع من لوحة التصحيح.
تم تصميم 12F MTP-MTP Fiber Patch Cord لـ 40G QSFP + SR4 ، 40G QSFP + CSR4 و 100G QSFP28 SR4 الاتصالات البصرية المباشرة ومركز البيانات عالي الكثافة.
الاتصالات معيار صناعي
MPO وضع واحدالإشارة:تقييم التأثير الإيجابي/TIA-604-5
MPO وضع واحدتفاصيل السكن:SM APC: الاتصالات الخضراء + الحذاء الأسود (MTP الخسارة القياسية)
SM APC: الاتصالات الصفراء + الحذاء الأسود (MTP الخسارة المنخفضة للغاية)
MPO Multimodeالإشارة:تقييم التأثير الإيجابي/TIA-604-5
MPO Multimodeتفاصيل السكن:OM1&OM2 PC: موصلات بيج + حذاء أسود (MTP الخسارة القياسية)
OM3&OM4 PC: وصلات Aqua + الحذاء الأسود (MTP القياسية والفائقة منخفضة الخسارة)
OM3&OM4 PC: موصلات Heather Violet + الحذاء الأسود (MTP الخسارة القياسية)
- تلبي معايير IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) متوافقة مع الكابلات المنظمة لكل TIA-568-C
- متوافق مع قناة الألياف 10G
- 40G و 100G IEEE 802.3
المواصفات البصرية
خسارة الإدراج (MPO) ((IEC 61300-3-34)الوضع الفردي (APC)ملمع بـ 8 درجات):الخسارة القياسية:≤0.75dB ((max) ، ≤0.50dB ((typical) ؛ خسارة منخفضة للغاية:≤0.35dB ((max) ، ≤0.20dB ((typical))
خسارة الإدراج ((MPO)) ((IEC 61300-3-34)الوسائط المتعددة (PC)طلاء مسطح):الخسارة القياسية:≤0.6dB ((max) ، ≤0.50 ((typical) ؛ خسارة منخفضة للغاية:≤0.35dB ((حد أقصى) ، ≤0.20dB ((معتاد)
فقدان الإدراج ((LC/SC/FC/ST)) ((IEC 61300-3-6)وضع واحد (APC 8 درجة مطلية):≤0.3dB
فقدان الإدراج ((LC/SC/FC/ST)) ((IEC 61300-3-6)متعدد الأوضاع (PC بريشة مسطحة):≤0.3dB
خسارة العائد (MPO)الوضع الفردي (APC)ملمع بـ 8 درجات):≥60dB(ثمانية درجات من التلميع)
خسارة العائد (MPO)الوسائط المتعددة (PC)طلاء مسطح):≥25dB
خسارة العائد ((LC/SC/FC/ST):APC≥60dB؛ UPC≥50dB
خسارة العائد ((LC/SC/FC/ST):≥35 ديسيبل
المدى الطويل:<0.3dB تغيير نموذجي (200 زواج)
قابلية الاستبدال: ≤0.2dB
اختبار إدخال سحب: 500 مرة، IL<0.5 ديسيبل
قوة الشد:> 70N
أوقات التشغيل:> 600
درجة حرارة العملالوضع الفردي (APC):-40°C إلى +85°C
الخصائص
- خسارة إدراج منخفضة، خسارة عودة عالية
- متصل متعدد الألياف على أساس MT، 4،8إغلاقات وتركيبات موصلات الألياف 12 و 24
- الحل الاقتصادي لإنهاء الكتلة من الألياف
- مصممة لتطبيقات SM وMM ذات الخسائر المنخفضة والخسائر القياسية
- خيارات الكابل المستديرة المقاومة والكابل البيضاوي والشريط العاري المتاحة
- الألوان المميزة المتاحة للتمييز بين نوع الألياف، ونوع البوليش و/أو نوع الاتصال
- جيد في قابلية التكرار والتبادل
التطبيق
12F MPO- LC / SC / FC / ST كابلات الحزام المستقيمة المصممة لـ 40G LR4 PSM و 40GBASE-SR4 و 40G QSFP + PLR4 و مركز البيانات عالي الكثافة. تم تحسينها لتطبيقات مركز البيانات عالي الكثافة 10/40/100G.
جميع اتصالات OMC MPO من Senko / Nissin / Sumitomo. يعد MPO Fiber Patch Cord نوعًا من مجموعات الكابلات عالية الكثافة والتي تستخدم بشكل عام في ثلاثة مجالات.
- تطبيق مركز البيانات مع بيئة عالية الكثافة
- الألياف الضوئية إلى المبنى
- التطبيق الداخلي للواصلات في معدات الألياف
قواعد تسمية ومعلومات تأكيد الطلب:
اضغط على علامة التبويب لسينكو MTP
MTP-MTP 24F رسم كابل الجذع
| الطول الإجمالي ((L)) ((m)) |
طول التسامح ((cm) |
0
| +5/-0 |
|
1
| +10/-0 |
|
10
| + 15 / 0 |
|
40
| +0.5% × L/-0 |
|
ثلاث طرق اتصال تساعد على الحفاظ على قطبية MTP/MTP الصحيحة
حل القطبية القاعدة 24
للوصول إلى الطلب المتزايد على نطاق نطاق التردد الأكبر ، يتم إدخال كابل MTP / MPO من 24 ألياف لتسهيل الهجرة إلى شبكة 100G.إنه يضاعف كثافة الكابلات ذات الألياف 12 في نفس البصمة، مما يقلل من عدد الألياف، ويسمح لنقطة كابل أقل، وتحسين تدفق الهواء. ومع ذلك، فإن الحفاظ على قطبية كابلات MTP/MPO القاعدة-24 أكثر تعقيداً.توصي OMC بكابل MTP / MPO القياسي من النوع A (مفتاح إلى مفتاح إلى أسفل). مع نوعنا A و نوع كاسيت AF، لا حاجة إلى A-to-A كابل التصحيح بعد الآن. يتم توضيح طريقة الاتصال في الصورة التالية
"كابل "صهيون للاتصالات
7236001 ZCM1122HIA1: MPO الإناث إلى MPO الإناث SM 3.0mm LSZH 12 الألياف MPO طابعة الحبل العدادات المخصصة
7236002 ZCM1152HIA1: MPO الإناث إلى MPO الإناث SM 3.0mm LSZH 24 الألياف MPO طابعة الحبل العدادات المخصصة
7236003 ZCM1127HLA1: MPO الإناث إلى MPO الإناث OM3 3.0mm LSZH 12 الألياف MPO طابعة الحبل العدادات المخصصة
7236004 ZCM1157HLA1: MPO الإناث إلى MPO الإناث OM3 3.0mm LSZH 24 الألياف MPO طابعة الحبل العدادات المخصصة
7236005 ZCM1128HMA1: MPO الإناث إلى MPO الإناث OM4 3.0mm LSZH 12 الألياف MPO طابعة الحبل العدادات المخصصة
7236006 ZCM1158HMA1: MPO الإناث إلى MPO الإناث OM4 3.0mm LSZH 24 الألياف MPO طابعة الحبل العدادات المخصصة
7236007 ZCM2122HIA1: MTP الإناث إلى MTP الإناث SM 3.0mm LSZH 12 الألياف MTP طابعة الحبل العدادات المخصصة
7236008 ZCM2152HIA1: MTP الإناث إلى MTP الإناث SM 3.0mm LSZH 24 الألياف MTP طابعة الحبل العدادات المخصصة
7236009 ZCM2127HLA1: MTP الإناث إلى MTP الإناث OM3 3.0mm LSZH 12 الألياف MTP طابعة الحبل العدادات المخصصة
7236010 ZCM2157HLA1: MTP الإناث إلى MTP الإناث OM3 3.0mm LSZH 24 الألياف MTP طابعة الحبل العدادات المخصصة
7236011 ZCM2128HMA1: MTP الإناث إلى MTP الإناث OM4 3.0mm LSZH 12 الألياف MTP طابعة الحبل العدادات المخصصة
7236012 ZCM2158HMA1: MTP الإناث إلى MTP الإناث OM4 3.0mm LSZH 24 الألياف MTP طابعة الحبل العدادات المخصصة
التعبئة
هذه الحزمة سهلة الاستخدام والمحمية جيداً من كابلات الألياف الضوئية
حجم الكرتون القياسي: 34*22*15 سم ؛ 44*34*24 سم ؛ 54*39*34 سم. يعتمد الكرتون الذي سيتم استخدامه على كمية البضائع.
يمكن تخصيص التعبئة
خدمة OEM/ODM لك
- لون الكابل، كلمة الطباعة، مادة غطاء الكابل، لون المكونات
- علامة OEM، حلقة تحديد، علامة الكابل,الصندوق، علامات الشحن
- مستوى نوعية مختلف
