متانة: | <0.3 ديسيبل تغيير نموذجي ، 200 نضوج | التبادل: | ≤0.2 ديسيبل |
---|---|---|---|
قوة الشد: | > 70N | مرات التوصيل: | > 600 |
درجة حرارة التشغيل (℃): | -40 إلى + 85 درجة مئوية |
الكود الصهيوني | وصف صهيون | |||||||

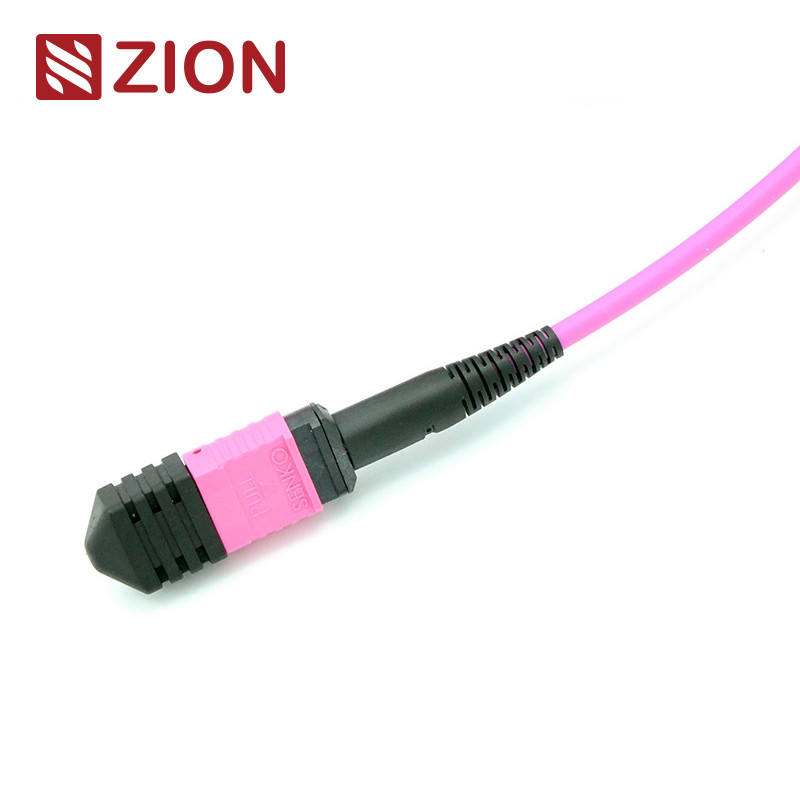

ZCM2158HMA1X | MTP أنثى إلى أنثى MTP OM4 3.0mm LSZH 24 ألياف MTP جذع كابل متر مخصص | |||||||
موصل MTP هو نوع من موصلات الألياف.MTP (Multi-Fiber Push On) هو نوع من موصلات الألياف متعددة النواة.يستخدم نظام الربط المسبق للألياف عالية الكثافة MTP حاليًا بشكل أساسي في تطبيق البيئات عالية الكثافة لمراكز البيانات ، وتطبيق الألياف الضوئية على المبنى ، وتطبيقات الاتصال الداخلية داخل معدات الإرسال والاستقبال الضوئية مثل الجهاز البصري ، 40 جرام ، 100 جرام ، QSFP +. | ||||||||
يتم تمييز أنواع موصل MTP وفقًا للوائح IEC 61754-7: الأرقام الأساسية (رقم المصفوفة) ، رأس الذكر (ذكر ، أنثى) ، قطبية (كمبيوتر شخصي أو APC). | ||||||||
سلك تصحيح الألياف MTP-MTP 3.0 مم LSZH.يتم إنهاء كابل MTP Fiber Patch Cord بموصل MTP على كلا الطرفين.يقوم سلك تصحيح الألياف MTP بتوصيل وحدات MTP معًا كرابط دائم.سلك التصحيح الليفي متوفر بـ 12 ، 24 ، 48 ، 60 ، 72 ، 96144 ألياف.دعم سرعات تصل إلى 10/40 / 100Gbps حلول مركز البيانات.يتم اعتمادها عادةً لربط الكاسيت أو الألواح أو منافذ مراوح MTP القوية ، ولتسهيل النشر السريع للكابلات الأساسية عالية الكثافة في مراكز البيانات وغيرها من البيئات عالية الألياف.إلى جانب ذلك ، توفر MTP أيضًا قدرًا كبيرًا من المرونة والراحة بمجرد أن تضطر إلى تغيير نمط الموصل في لوحات التصحيح.بدلاً من تغيير الموصل الموجود على جذع الكبل ، ما عليك سوى تثبيت شريط جديد بنمط الموصل الجديد على جانب التوصيل المتقاطع من لوحة التصحيح. | ||||||||
تم تصميم سلك التصحيح الليفي 12F MTP-MTP من أجل الاتصالات المباشرة للبصريات 40G QSFP + SR4 و 40G QSFP + CSR4 و 100G QSFP28 SR4 ومركز البيانات عالي الكثافة. |
المعيار الصناعي للموصلات:
موصل | مرجع | تفاصيل السكن | ||||||
وضع فردي MTP | EIA / TIA-604-5 | SM APC: موصلات خضراء + التمهيد الأسود (Standard Loss MTP) SM APC: موصلات صفراء + التمهيد الأسود (MTP منخفض الخسارة للغاية) |
||||||
MTP المتعدد | EIA / TIA-604-5 | OM1 & OM2 PC: موصلات بيج + التمهيد الأسود (Standard Loss MTP) كمبيوتر OM3 و OM4: موصلات Aqua + التمهيد الأسود (قياسي وفائق الخسارة المتوسطة MTP) كمبيوتر OM3 و OM4: موصلات Heather Violet + التمهيد الأسود (خسارة قياسية MTP) |
موصل | مرجع | تفاصيل السكن | ||||||
وضع فردي MTP | EIA / TIA-604-5 | SM APC: موصلات خضراء + التمهيد الأسود (Standard Loss MTP) SM APC: موصلات صفراء + التمهيد الأسود (MTP منخفض الخسارة للغاية) |
||||||
MTP المتعدد | EIA / TIA-604-5 | OM1 & OM2 PC: موصلات بيج + التمهيد الأسود (Standard Loss MTP) كمبيوتر OM3 و OM4: موصلات Aqua + التمهيد الأسود (قياسي وفائق الخسارة المتوسطة MTP) كمبيوتر OM3 و OM4: موصلات Heather Violet + التمهيد الأسود (خسارة قياسية MTP) |
المواصفات البصرية:
عناصر المواصفات. | وضع فردي (مصقول 8 درجات APC) | Multimode (PC Flat polish) | ||||||
فقدان nsertion (MTP) (إيك 61300-3-34) |
خسارة قياسية:≤0.75 ديسيبل (حد أقصى) ، ≤0.50 ديسيبل (نموذجي) خسارة منخفضة للغاية:≤0.35 ديسيبل (حد أقصى) ، ≤0.20 ديسيبل (نموذجي) |
خسارة قياسية:≤0.6 ديسيبل (حد أقصى) ، ≤0.50 (نموذجي) خسارة منخفضة للغاية:≤0.35 ديسيبل (حد أقصى) ، ≤0.20 ديسيبل (نموذجي) |
||||||
خسارة الإدراج (LC / SC / FC / ST) (إيك 61300-3-6) |
≤0.3 ديسيبل | ≤0.3 ديسيبل | ||||||
خسارة العودة (MTP) | ≥ 60 ديسيبل(8 درجة تلميع) | ≥25 ديسيبل | ||||||
خسارة العودة (LC / SC / FC / ST) | APC≥60dB ؛UPC≥50 ديسيبل | ≥35 ديسيبل | ||||||
متانة | <0.3d تغيير نموذجي ، 200 نضوج | |||||||
التبادل | ≤0.2 ديسيبل | |||||||
قوة الشد | > 70N | |||||||
مرات التوصيل | > 600 | |||||||
درجة حرارة التشغيل (℃) | · -40 إلى + 85 درجة مئوية |
سمات: | ||||||||
خسارة إدخال منخفضة ، خسارة عودة عالية | ||||||||
موصل متعدد الألياف قائم على MT و 4،8،12 و 24 نهاية وتجميعات موصلات الألياف | ||||||||
حل اقتصادي لإنهاء الألياف بكميات كبيرة | ||||||||
مصممة لتطبيقات SM و MM ذات الخسارة المنخفضة والخسارة القياسية | ||||||||
تتوفر خيارات كابل دائري متين وكابل بيضاوي وشريط مكشوف | ||||||||
العلب المرمزة بالألوان متاحة للتمييز بين نوع الألياف ونوع التلميع و / أو درجة الموصل | ||||||||
جيد في التكرار والتبادل |
طلب: | ||||||||
جميع موصلات OMC MTP هي من Senko / Nissin / Sumitomo.MTP Patch Cord هو نوع من مجموعات الكابلات عالية الكثافة التي تستخدم بشكل عام في ثلاثة مجالات. | ||||||||
تطبيق مركز البيانات مع بيئة درجة عالية الكثافة | ||||||||
الألياف الضوئية للمبنى | ||||||||
تطبيق الموصل الداخلي في معدات الألياف. |
قواعد التسمية ومعلومات تأكيد الطلب:
علامة تبويب سحب الدفع لـ Senko MTP
رسم كابل جذع MTP-MTP 24F.
الطول الكلي (L) (م) | طول التسامح (سم) | |||||||
0 <L <1 | + 5 / -0 | |||||||
1 <L <10 | + 10 / -0 | |||||||
10 <L <40 | + 15 / -0 | |||||||
40 <ل | + 0.5٪ × L / -0 |
تساعد ثلاث طرق اتصال في الحفاظ على قطبية MTP / MTP الصحيحة
حل قطبية Base-24
لمواكبة الطلب المتزايد على النطاق الترددي العالي ، تم تقديم كابل MTP / MTP 24 ليفًا لتسهيل الانتقال إلى شبكة 100G.يضاعف كثافة الكابلات المكونة من 12 ليفًا في نفس المساحة ، مما يقلل من عدد الألياف ، ويسمح بمسار أقل للكابلات ، ويحسن تدفق الهواء.ومع ذلك ، فإن صيانة قطبية كبلات Base-24 MTP / MTP أكثر تعقيدًا.توصي OMC باستخدام كبل MTP / MTP من النوع A (key-up to key-down).مع كاسيت النوع Aand من النوع AF ، لم تعد هناك حاجة لكابل التصحيح A-to-A بعد الآن.طريقة الاتصال موضحة في الصورة التالية |
كابل جذع ساخن للاتصالات من Zion
الكود الصهيوني | وصف صهيون | |||||||
7236001 | ZCM1122HIA1X | MPO أنثى إلى MPO أنثى SM 3.0mm LSZH 12 ألياف MPO Patch Cord متر مخصص | ||||||
7236002 | ZCM1152HIA1X | MPO أنثى إلى MPO أنثى SM 3.0mm LSZH 24 ألياف MPO Patch Cord متر مخصص | ||||||
7236003 | ZCM1127HLA1X | MPO أنثى إلى MPO أنثى OM3 3.0mm LSZH 12 ألياف MPO Patch Cord عدادات مخصصة | ||||||
7236004 | ZCM1157HLA1X | MPO أنثى إلى MPO أنثى OM3 3.0 مم LSZH 24 ألياف MPO Patch Cord عدادات مخصصة | ||||||
7236005 | ZCM1128HMA1X | MPO أنثى إلى MPO أنثى OM4 3.0mm LSZH 12 ألياف MPO Patch Cord عدادات مخصصة | ||||||
7236006 | ZCM1158HMA1X | MPO أنثى إلى MPO أنثى OM4 3.0mm LSZH 24 ألياف MPO Patch Cord عدادات مخصصة | ||||||
7236007 | ZCM2122HIA1X | MTP أنثى إلى MTP أنثى SM 3.0mm LSZH 12 ألياف MTP تصحيح الحبل متر مخصص | ||||||
7236008 | ZCM2152HIA1X | MTP أنثى إلى MTP أنثى SM 3.0mm LSZH 24 ألياف MTP تصحيح الحبل متر مخصص | ||||||
7236009 | ZCM2127HLA1X | MTP أنثى إلى أنثى MTP OM3 3.0mm LSZH 12 ألياف MTP عدادات مخصصة لسلك التصحيح | ||||||
7236010 | ZCM2157HLA1X | MTP أنثى إلى MTP أنثى OM3 3.0 مم LSZH 24 ألياف MTP عدادات مخصصة لسلك التصحيح | ||||||
7236011 | ZCM2128HMA1X | MTP أنثى إلى أنثى MTP OM4 3.0mm LSZH 12 ألياف MTP عدادات مخصصة لسلك التصحيح | ||||||
7236012 | ZCM2158HMA1X | MTP أنثى إلى أنثى MTP OM4 3.0mm LSZH 24 ألياف MTP عدادات مخصصة لسلك التصحيح |
التعبئة والتغليف
تم وضع علامة على حزمة كبلات الألياف الضوئية سهلة الحمل والمحمية جيدًا بواسطة OMC كإعداد افتراضي. حجم الكرتون القياسي: 34 * 22 * 15 سم ؛44 * 34 * 24 سم ؛54 * 39 * 34 سم.يعتمد الكرتون الذي سيتم استخدامه على البضائع الكمية.يمكن تخصيص التعبئة. | ||||||||
خدمة OEM / ODM لك
1. لون الكابل ، كلمة الطباعة ، مادة سترة الكابل ، لون الموصل | ||||||||
2. تسمية OEM ، تحديد الحلقة ، تسمية الكابلوصندوق ، علامات الشحن | ||||||||
3. مستوى جودة مختلف. |
|
