12 ألياف MPO وحدات الحلقة الألياف البصرية ذات الوضع الواحد
12F MPO SM وحدة/كابل لفت الألياف الضوئية
رمز صهيون ووصفه
(شفرة (زايونZCM1121HXA1

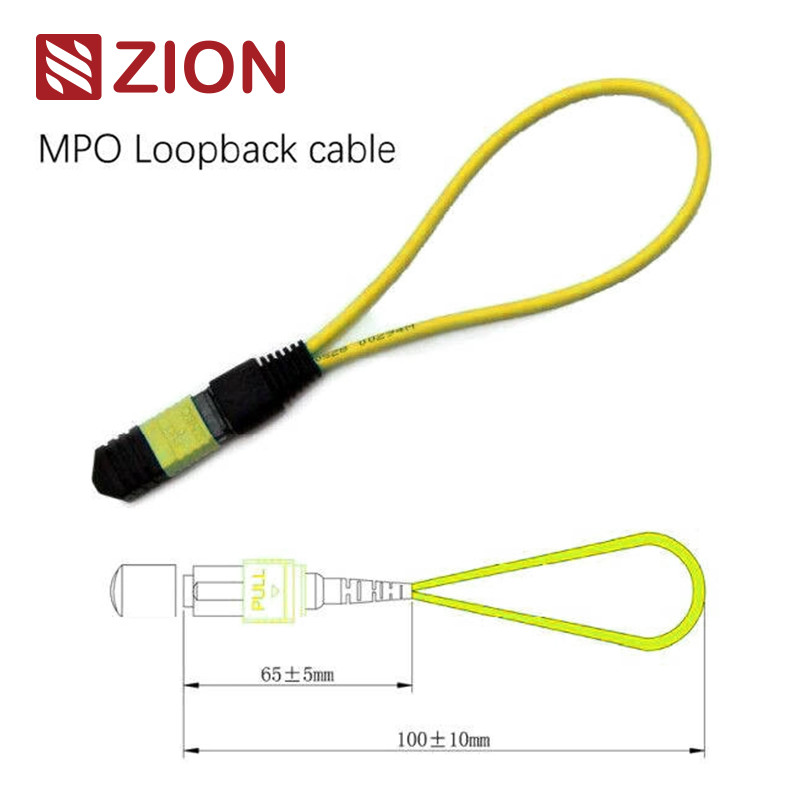

صهيون وصف:12F MPO SM وحدة/كابل لفت الألياف الضوئية
يحتوي MPO loopback على MPO back ring jumpers في تكوين LOOPBACK ، ويربط كلا طرفي الألياف في مرفق MPO لإنشاء مسار ضوئي مستمر داخل نفس المرفق.هذا يتيح اختبار قدرة إطلاق الجهاز واستقبال الحساسية، وخاصة في الاتصالات الشبكة 40/100G.يساعد على تحديد العديد من المشاكل المحتملة ويسهل الاختبار والتقييم الفعال للمكونات الفردية أو الواجهات على شبكات الألياف البصرية.
تتوفر حلقات الألياف الضوئية في تكوينات متعددة لاستيعاب 8 نواة و 12 نواةوموصلات MPO ذات 24 نواة مع تكوينات مختلفة للألياف للتكيف مع متطلبات منفذ اختبار مختلفةتتيح وحدة 12F MPO Fiber Loopback بشكل خاص التحقق واختبار أجهزة الاستقبال التي تتميز بواجهات MPO لأجهزة 40GBASE-SR4 QSFP + أو 100GBASE-SR4.
توفر وحدات MPO Loopback إشارات دائرية لاختبار وظائف الإرسال والاستقبال. يتم استخدامها على نطاق واسع في بيئات الاختبار ، وخاصة في شبكات البصريات المتوازية 40G و 100G.تم تصميم الحلقات لربط مواقع المرسل (TX) والمستقبل (RX) من واجهات مرسلات MPOتعزز حلقات MPO اختبار فقدان الإدراج (IL) لقطع الشبكة البصرية وتسريعها من خلال توصيلها بأغصان MPO وخطوط التصحيح.
تقدم OMC خطًا شاملًا من مجموعات MPO الألياف الضوئية للحرق واختبار مكونات وأنظمة شبكة MPO.هذه الجمعيات MPO Loopback تختبر بفعالية قدرة جهاز الإرسال وحساسية جهاز الاستقبال من معدات الشبكة، تلبية متطلبات الاتصالات والبيانات. يتم تعبئتها في غرف صغيرة لتحقيق أقصى كثافة في هذه التطبيقات.
الاتصالات المعيار الصناعي
إشارة MPO في الوضع الواحد:IEC 61754-7
تفاصيل مساكن MPOSM APC: الاتصالات الخضراء + الحذاء الأسود (MPO الخسارة القياسية)
SM APC: الاتصالات الصفراء + الحذاء الأسود (Super Low Loss MPO)
مرجع MPO متعدد الأوضاع:IEC 61754-7
تفاصيل محفظة MPO متعددة الأوضاع:
أجهزة الكمبيوتر OM1 و OM2: الموصلات البيج + الحذاء الأسود (MPO الخسارة القياسية)
أجهزة الكمبيوتر OM3 و OM4: وصلات Aqua + حذاء أسود (MPO القياسية والمنخفضة الخسارة)
OM3 و OM4 PC: موصلات Heather Violet + بدلة سوداء (MPO الخسارة القياسية)
- تلبي معايير IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) متوافقة مع الكابلات الهيكلية لكل TIA-568-C
- متوافق مع قناة الألياف 10G
- 40G و 100G IEEE 802.3
تفاصيل المواد
المواصفات البصرية
خسارة الإدراج:
SM ((G657A1) < 1.0dB
اختبار الإدراج والسحب:
500 مرة ، IL < 0.5dB
درجة حرارة العملية:
-40°C إلى +80°C
اختبار الحلقة الخلفية للألياف البصرية
اختبار الحلقة يتضمن إرسال إشارة من جهاز اتصالات وإعادته إلى نفس الجهاز لتحديد الوظائف الصحيحة أو حل مشاكل عقد الشبكة المعيبة.لاختبار الحلقة الخلفية للألياف البصرية، والحلقات الضوئية التحقق من موثوقية تشغيل الأجهزة. باستخدام كابلات حلقات الألياف الضوئية أو وحدات لنقل البيانات،يتم توصيل الإشارة المنبعثة من الجهاز من نهاية الإرسال (Tx) للمكون النشط إلى نهاية الاستقبال (Rx) لنفس المكون.
التطبيق
يستخدم اختبار الحلقة الخلفية للألياف البصرية عادةً للتحقق من أجهزة الاستقبال الضوئي. نظرًا لأن أجهزة الاستقبال لديها منفذين لاستقبال وإرسال إشارات الضوء ، فإن اختبار الحلقة الخلفية للألياف البصرية يستخدم بشكل عام في اختبار إشارات الإشارات الضوئية.من الضروري اختبار هذه الموانئ للتحقق من التشغيل السليميقدم اختبار الحلقة الخلفية للألياف البصرية الطريقة الأكثر ملاءمة لصيانة جهاز الاستقبال. تقوم عملية الاختبار بتوجيه إشارة الليزر من منفذ الإرسال إلى منفذ المستقبل.ثم يتم مقارنة النمط المنقول مع النمط المستقبل لضمان أنها متطابقة وخالية من الأخطاء.
- مكونة من أجهزة استقبال 40G أو 100G MPO/MPO
- يمكن استخدام وحدة Loopback لاختبار قدرة الإرسال وحساسية المستقبل لمعدات شبكة الألياف الضوئية.
قواعد تسمية ومعلومات تأكيد الترتيب
رابط وقناة الألياف
القطبية (مواءمة القناة)
أي لوبباك لاختيار جهاز إرسال معين؟
اختيار الحلقة المناسبة لمستقبلات الألياف الضوئية يتطلب فهمنوع الواجهة,النوع البولندي، ونوع الكابلفي ما يلي دليل مختصر للاختيار للمستقبلات المستخدمة عادة.
الاستنتاج
يناقش هذا الدليل خيارات الحلقة الفعلية الخاصة بالألياف لأكثر أجهزة الاستقبال الضوئي بالألياف شيوعاً.يمكنك تحديد الحلقة المناسبة عن طريق تحديد تفاصيل حول نوع واجهة، الاتصال البدني، ونوع الكابل.
إصدارات "صهيون كومنيكشن" من "مبو"
- 7236013 ZCM1111HXA: 8F MPO SM وحدة / كابل لوبباك الألياف البصرية
- 7236014 ZCM1121HXA: 12F MPO SM وحدة/كابل لفت الألياف البصرية
- 7236015 ZCM1141HXA: 24F MPO SM وحدة/كابل لفت الألياف الضوئية
- 7236016 ZCM1116HXA: 8F MPO OM3 وحدة / كابل حلقة الألياف الضوئية
- 7236017 ZCM1126HXA: 12F MPO OM3 وحدة / كابل لوبباك الألياف البصرية
- 7236018 ZCM1146HXA: 24F MPO OM3 وحدة / كابل لوبباك الألياف البصرية
- 7236019 ZCM1117HXA: 8F MPO OM4 وحدة / كابل لوبباك الألياف البصرية
- 7236020 ZCM1127HXA: 12F MPO OM4 وحدة / كابل حلقة الألياف الضوئية
- 723602: ZCM1147HXA: 24F MPO OM4 وحدة / كابل حلقة الألياف الضوئية
- 7236022 ZCM2111HXA: 8F MTP SM وحدة / كابل لوبباك الألياف الضوئية
- 7236023 ZCM2121HXA: 12F MTP SM وحدة / كابل حلقة الألياف البصرية
- 7236024 ZCM2141HXA: 24F MTP SM وحدة / كابل Loopback الألياف الضوئية
- 7236025 ZCM2116HXA: 8F MTP OM3 وحدة / كابل حلقة الألياف البصرية
- 7236026 ZCM2126HXA: 12F MTP OM3 وحدة / كابل حلقة الألياف البصرية
- 7236027 ZCM2146HXA: 24F MTP OM3 وحدة حلقة الألياف البصرية / كابل
- 7236028 ZCM2117HXA: 8F MTP OM4 وحدة / كابل حلقة الألياف الضوئية
- 7236029 ZCM2127HXA: 12F MTP OM4 وحدة حلقة الألياف البصرية / كابل
- 7236030 ZCM2147HXA: 24F MTP OM4 وحدة / كابل حلقة الألياف البصرية
التعبئة
تتوفر هذه الكابلات الضوئية بالألياف في عبوات سهلة التعامل ومحمية جيدًا ملصقة ومعروضة من قبل OMC كمعيار. تتضمن أحجام الكرتون القياسية 34 × 22 × 15 سم ، 44 × 34 × 24 سم ، و 54 × 39 × 34 سم.تعتمد الكتلة المحددة المستخدمة على كمية البضائعالتعبئة المخصصة متاحة.
خدمة OEM / ODM لك
- لون الكابل، كلمة الطباعة، مادة غطاء الكابل، لون المكونات
- ملصق OEM، حلقة تحديد، ملصق الكابل، مربع، علامات الشحن
- مستويات جودة مختلفة
|
