| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HELLOSIGNAL® OR OEM |
| الحد الأدنى لكمية: | 50 جهاز كمبيوتر شخصى |
| تفاصيل التغليف: | 10 قطعة / كيس بلاستيك |
| وقت التسليم: | عادة بعد 25 يومًا من استلام الإيداع. |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | لا حدود |
| قطر الألياف: | 9 / 125um | فقدان الإدراج: | SM (G657A1) ＜ 1.0 ديسيبل |
|---|---|---|---|
| تعويض الخساره: | SM ＞ 50 ديسيبل | اختبار الإدراج والسحب: | 500 مرة ، IL ＜ 0.5dB |
| درجة حرارة التشغيل (℃）: | -40 درجة مئوية ~ + 80 درجة مئوية |

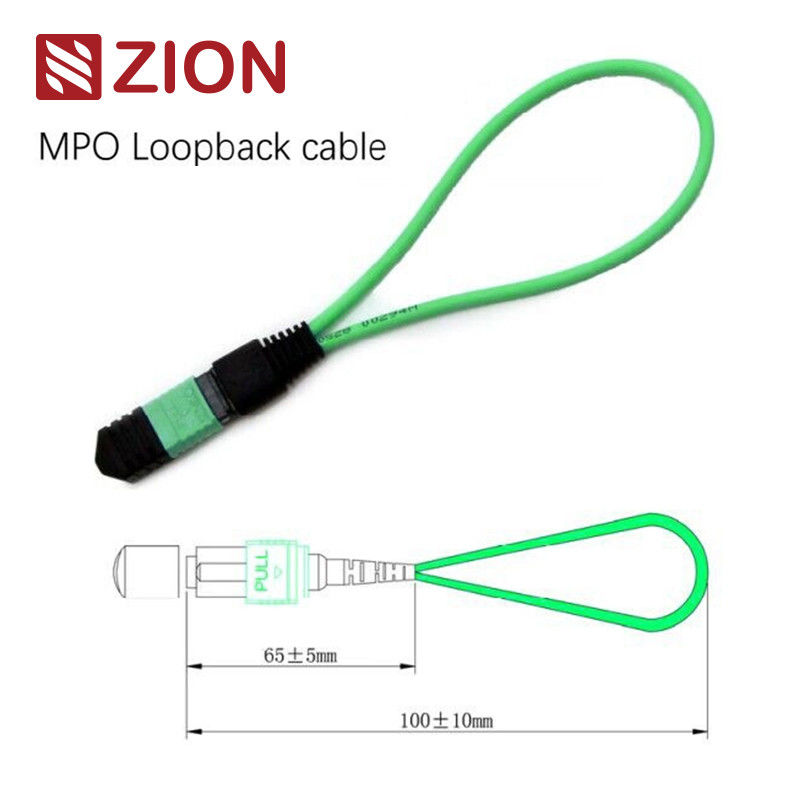

تم تصميم سلك تصحيح الألياف 12F MPO (MTP) -MPO (MTP) من أجل 40G QSFP + SR4
40G QSFP + CSR4 و 100G QSFP28 SR4 اتصالات مباشرة ومركز بيانات عالي الكثافة
| الكود الصهيوني | وصف صهيون | |||||||
| ZCM1141HXA1 | 24F MPO SM وحدة استرجاع الألياف البصرية / كابل | |||||||
| تحتوي حلقة MPO على خط قفزة الحلقة الخلفية MPO في LOOPBACK ، وتضع طرفي الألياف في موصل MPO لتحقيق مسار الضوء في نفس الموصل.يمكن لسعة الإطلاق وحساسية الاستقبال للجهاز ، خاصةً في اتصالات شبكة 40 / 100G ، تحديد العديد من الظواهر المحتملة عن طريق إرجاع الإشارات لتحقيق اختبار وتقييم فعالين لمكون أو واجهة واحدة على شبكة الألياف. | ||||||||
| هناك العديد من التكوينات لدائرة الألياف الضوئية ، والتي يمكن أن تستوعب موصل MPO ذي 8 نواة و 12 نواة و 24 نواة والعديد من تكوينات الألياف الليفية للتكيف مع المنفذ في الاختبار .8 F MPO Fiber Loopback Module يسمح بالتحقق من أجهزة الإرسال والاستقبال واختبارها تتميز بواجهة MPO - أجهزة 40GBASE-SR4 / CSR4 QSFP +.12F MPO Fiber Loopback Module يسمح بالتحقق والاختبار من أجهزة الإرسال والاستقبال التي تتميز بواجهة MPO - أجهزة 40GBASESR4 QSFP + أو 100GBASE-SR4.24F MPO Fiber Loopback Module يسمح بالتحقق والاختبار من أجهزة الإرسال والاستقبال التي تتميز بواجهة MPO - أجهزة 100GBASESR10 CXP / CFP. | ||||||||
| توفر وحدات MPO Loopback إشارة حلقية لاختبار وظائف الإرسال والاستقبال.تستخدم على نطاق واسع في بيئة الاختبار خاصة في شبكات البصريات المتوازية 40 و 100G.تم تصميم Loopbacks لربط أجهزة الإرسال والاستقبال (TX) ومواقع الاستقبال (RX) لواجهات أجهزة الإرسال والاستقبال MPO.يمكن أن تسهل استرجاع MPO وتسريع اختبار IL لقطاعات الشبكات الضوئية عن طريق توصيلها بجذوع MPO / خيوط التصحيح. | ||||||||
| تقدم OMC مجموعة من تجميعات استرجاع الألياف البصرية MPO لنسخ واختبار مكونات وأنظمة شبكة MPO.تُستخدم تجميعات الاسترجاع MPO لاختبار قدرة المرسل وحساسية جهاز الاستقبال لمعدات الشبكة بشكل فعال ، لا سيما بالنسبة لمتطلبات الاتصالات والبيانات.يتم تعبئتها في غلاف مضغوط لأعلى كثافة متاحة لهذه التطبيقات. | ||||||||
المعيار الصناعي للموصلات:
| موصل | مرجع | تفاصيل السكن | ||||||
| MPO Singlemode | IEC 61754-7 | SM APC: موصلات خضراء + التمهيد الأسود (خسارة قياسية MPO) SM APC: موصلات صفراء + التمهيد الأسود (خسارة فائقة منخفضة MPO) |
||||||
| MPO Multimode | IEC 61754-7 | OM1 & OM2 PC: موصلات بيج + التمهيد الأسود (Standard Loss MPO) كمبيوتر OM3 و OM4: موصلات Aqua + التمهيد الأسود (قياسي وفائق خسارة منخفضة MPO) OM3 & OM4 PC: موصلات Heather Violet + التمهيد الأسود (خسارة قياسية MPO) |
||||||
| يفي بمعيار IEC IEC-61754-7 ؛IEC61755 ، Telcordia GR-1435-CORE ، JIS C5982 ؛الكابلات الهيكلية المتوافقة مع TIA-604-5 (FOCIS5) وفقًا لـ TIA-568-C | ||||||||
| 10G متوافقة مع القنوات الليفية | ||||||||
| 40 جرام و 100 جرام IEEE 802.3 |
تفاصيل المواد
المواصفات البصرية:
| غرض | معامل | |||||||
| نوع الألياف | وضع فردي | |||||||
| قطر الألياف | 9 / 125um | |||||||
| فقدان الإدراج | SM (G657A1)＜1.0 ديسيبل | |||||||
| تعويض الخساره | SM＞50 ديسيبل | |||||||
| اختبار الإدراج والسحب | 500 مرة ، إيل＜0.5 ديسيبل | |||||||
| درجة حرارة التشغيل | -40℃~ +80℃ | |||||||
اختبار استرجاع الألياف البصرية:
| عادةً ما يكون اختبار الاسترجاع اختبارًا يتم فيه إرسال إشارة من جهاز اتصال وإعادتها مرة أخرى إلى الجهاز كطريقة لتحديد ما إذا كان يعمل بشكل جيد أو كطريقة لاستكشاف عقدة معيبة في الشبكة وإصلاحها.بالنسبة لاختبار استرجاع الألياف البصرية ، يتم استخدام الاسترجاع البصري للتحقق من الموثوقية التشغيلية للجهاز.باستخدام كبل استرجاع الألياف البصرية أو وحدة استرجاع الألياف البصرية لنقل البيانات ، يتم تكرار الإشارة المنبعثة من الجهاز من نهاية الإرسال (Tx) للمكون النشط إلى نهاية الاستقبال (Rx) لنفس المكون. |
طلب:
| عندما يتعلق الأمر بالتطبيق العملي ، غالبًا ما يتم استخدام اختبار استرجاع الألياف الضوئية لفحص أجهزة إرسال واستقبال الألياف البصرية.نظرًا لأن جهاز الإرسال والاستقبال يحتوي على منفذين لاستقبال الإشارة الضوئية وإرسالها ، فمن الضروري اختبار المنافذ لمعرفة ما إذا كانت لا تزال قيد التشغيل.وبالتالي ، فإن اختبار استرجاع الألياف الضوئية هو الطريقة الأكثر ملاءمة لصيانة جهاز الإرسال والاستقبال.تتم عملية الاختبار عن طريق توجيه إشارة الليزر من منفذ جهاز الإرسال إلى منفذ جهاز الاستقبال.ثم تتم مقارنة النمط المرسل بالنمط المستقبَل للتأكد من أنهما متطابقان ولا يوجد بهما خطأ. | ||||||||
| بالتوازي مع 40G أو 100G MPO / MPO واجهة الإرسال والاستقبال | ||||||||
| يمكن استخدام وحدة الاسترجاع لاختبار قدرة الإرسال وحساسية جهاز الاستقبال لمعدات شبكة الألياف البصرية. |
قواعد التسمية ومعلومات تأكيد الطلب:
| موصل | القناة الليفية | |||||||
قطبية (قناة محاذاة)
أيهما تختار لجهاز الإرسال والاستقبال المحدد؟
| بالنظر إلى الميزات المشتركة لجهاز الإرسال والاستقبال والاسترجاع ، يجب أن نفكر في نوع الموصل ونوع التلميع ونوع الكبل عند اختيار استرجاع لجهاز الإرسال والاستقبال.يتم تلخيص دليل الاختيار لبعض وحدات جهاز الإرسال والاستقبال الأكثر استخدامًا في الجداول التالية. | ||||||||
| الجدول 1: خيارات الاسترجاع لأجهزة الإرسال والاستقبال 10G SFP + |
|
|||||||||||||||||||||||||||||||||||||||||||||||||
| الجدول 2: خيارات الاسترجاع لأجهزة الإرسال والاستقبال 40G QSFP + |
| نموذج | نوع الواجهة | نوع الكابل | الاسترجاع المناسب | |||||
| 40 جيجا بايت- CSR4 | MTP / MPO (UPC) | MMF | ألياف 8/12 MTP / UPC Multimode Fiber استرجاع |
|||||
| 40 جيجا بايت - SR4 | MTP / MPO (UPC) | MMF | ||||||
| 40 جيجا بايت- PLRL4 | MTP / MPO (APC) | SMF | 8/12 ألياف MTP / APC أحادية الوضع لاسترجاع الألياف | |||||
| 40 جيجا بايت- PLR4 | MTP / MPO (APC) | SMF | ||||||
| 40 جيجا بايت- LR4 | LC دوبلكس (كمبيوتر) | SMF | الألياف أحادية الوضع LC / UPC المزدوجة استرجاع |
|||||
| 40 جيجا بايت - LR4L | LC دوبلكس (UPC) | SMF | ||||||
| 40 جيجا بايت- ER4 | LC دوبلكس (UPC) | SMF | ||||||
| 40 جيجا بايت- LX4 | LC دوبلكس (UPC) | MMF / SMF | LC / UPC مزدوج متعدد / مفرد | |||||
| الجدول 3: خيارات الاسترجاع لأجهزة الإرسال والاستقبال 100G QSFP28 |
| نموذج | نوع الواجهة | نوع الكابل | الاسترجاع المناسب | |||||
| 100 جيجا بايت - SR4 | MTP / MPO (UPC) | MMF | ألياف 8/12 MTP / UPC Multimode Fiber استرجاع |
|||||
| 100 جيجا بايت-PSM4 | MTP / MPO (APC) | SMF | 8/12 ألياف MTP / APC أحادية الوضع لاسترجاع الألياف | |||||
| 100 جيجا بايت - LR4 | LC دوبلكس (كمبيوتر) | SMF | الألياف أحادية الوضع LC / UPC المزدوجة استرجاع |
|||||
| الجدول 4: خيارات الاسترجاع لأجهزة الإرسال والاستقبال CFP |
| نموذج | نوع الواجهة | نوع الكابل | الاسترجاع المناسب | |||||
| 40GBASE-SR4 CFP | MTP / MPO (UPC) | MMF | ألياف 8/12 MTP / UPC Multimode Fiber استرجاع |
|||||
| 40GBASE-LR4 CFP | SC دوبلكس (UPC) | SMF | SC / UPC الألياف أحادية الوضع استرجاع |
|||||
| 40GBASE-FR CFP | SC دوبلكس (UPC) | SMF | ||||||
| 100 جيجا بايت - LR4 CFP | SC Duplex (PC / UPC) | SMF | ||||||
| 100GBASE-ER4 CFP | SC Duplex (PC / UPC) | SMF | ||||||
| 100 جيجا بايت - SR4 CFP | MPO / MTP (UPC) | MMF | 24 ألياف MTP / UPC Multimode Fiber استرجاع |
|||||
خاتمة
| يناقش هذا المنشور خيارات استرجاع الألياف المحددة لبعض أجهزة إرسال واستقبال الألياف البصرية الأكثر استخدامًا.بالنسبة لوحدات جهاز الإرسال والاستقبال الأخرى غير المذكورة في هذا المنشور ، يمكننا أيضًا معرفة كيفية اختيار استرجاع مناسب لها من خلال الحصول على تفاصيل حول نوع الواجهة والاتصال المادي ونوع الكابل. |
شركة Zion Communication's Hot MPO Fiber Optic Loopback
| الكود الصهيوني | وصف صهيون | |||||||
| 7236013 | ZCM1111HXA1 | 8F MPO SM وحدة استرجاع الألياف البصرية / كابل | ||||||
| 7236014 | ZCM1121HXA1 | 12F MPO SM وحدة استرجاع الألياف البصرية / كابل | ||||||
| 7236015 | ZCM1141HXA1 | 24F MPO SM وحدة استرجاع الألياف البصرية / كابل | ||||||
| 7236016 | ZCM1116HXA1 | 8F MPO OM3 وحدة / كابل استرجاع الألياف البصرية | ||||||
| 7236017 | ZCM1126HXA1 | 12F MPO OM3 وحدة / كابل استرجاع الألياف البصرية | ||||||
| 7236018 | ZCM1146HXA1 | 24F MPO OM3 وحدة / كابل استرجاع الألياف البصرية | ||||||
| 7236019 | ZCM1117HXA1 | 8F MPO OM4 وحدة / كابل استرجاع الألياف البصرية | ||||||
| 7236020 | ZCM1127HXA1 | 12F MPO OM4 وحدة / كابل استرجاع الألياف البصرية | ||||||
| 7236021 | ZCM1147HXA1 | 24F MPO OM4 وحدة / كابل استرجاع الألياف البصرية | ||||||
| 7236022 | ZCM2111HXA1 | 8F MTP SM وحدة استرجاع الألياف البصرية / كابل | ||||||
| 7236023 | ZCM2121HXA1 | وحدة استرجاع الألياف البصرية 12F MTP SM / كابل | ||||||
| 7236024 | ZCM2141HXA1 | 24F MTP SM وحدة استرجاع الألياف البصرية / كابل | ||||||
| 7236025 | ZCM2116HXA1 | 8F MTP OM3 وحدة / كابل استرجاع الألياف البصرية | ||||||
| 7236026 | ZCM2126HXA1 | 12F MTP OM3 وحدة / كابل استرجاع الألياف البصرية | ||||||
| 7236027 | ZCM2146HXA1 | 24F MTP OM3 وحدة / كابل استرجاع الألياف البصرية | ||||||
| 7236028 | ZCM2117HXA1 | 8F MTP OM4 وحدة / كابل استرجاع الألياف البصرية | ||||||
| 7236029 | ZCM2127HXA1 | 12F MTP OM4 وحدة / كابل استرجاع الألياف البصرية | ||||||
| 7236030 | ZCM2147HXA1 | 24F MTP OM4 وحدة / كابل استرجاع الألياف البصرية | ||||||
التعبئة والتغليف
| تم وضع علامة على حزمة كبلات الألياف الضوئية سهلة الحمل والمحمية جيدًا بواسطة OMC كإعداد افتراضي. حجم الكرتون القياسي: 34 * 22 * 15 سم ؛44 * 34 * 24 سم ؛54 * 39 * 34 سم.يعتمد الكرتون الذي سيتم استخدامه على البضائع الكمية.يمكن تخصيص التعبئة. | ||||||||
خدمة OEM / ODM لك
| 1. لون الكابل ، كلمة الطباعة ، مادة سترة الكابل ، لون الموصل | ||||||||
| 2. تسمية OEM ، تحديد الحلقة ، تسمية الكابلوصندوق ، علامات الشحن | ||||||||
| 3. مستوى جودة مختلف. |
