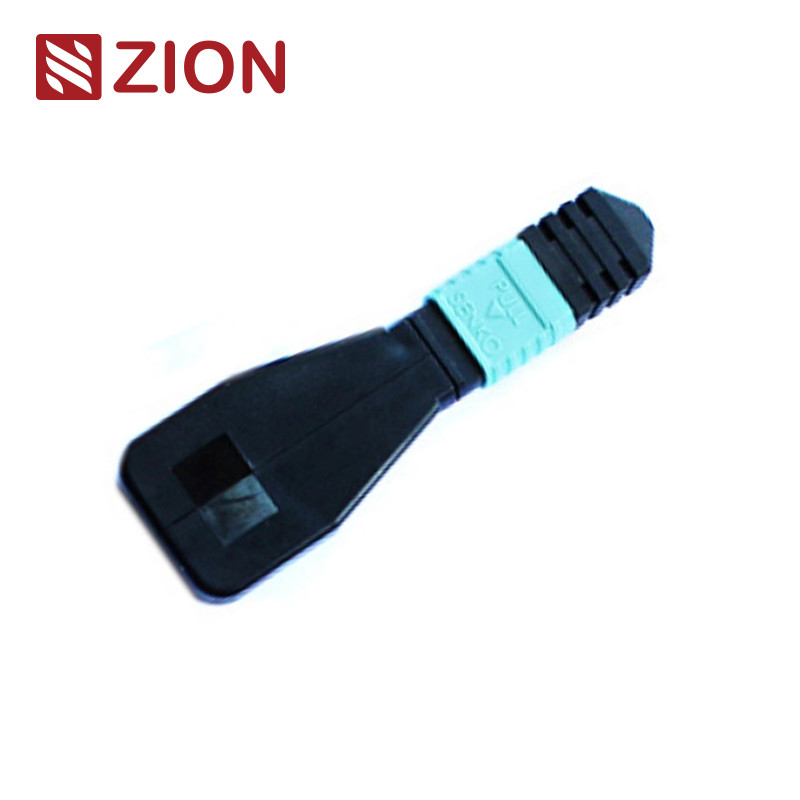

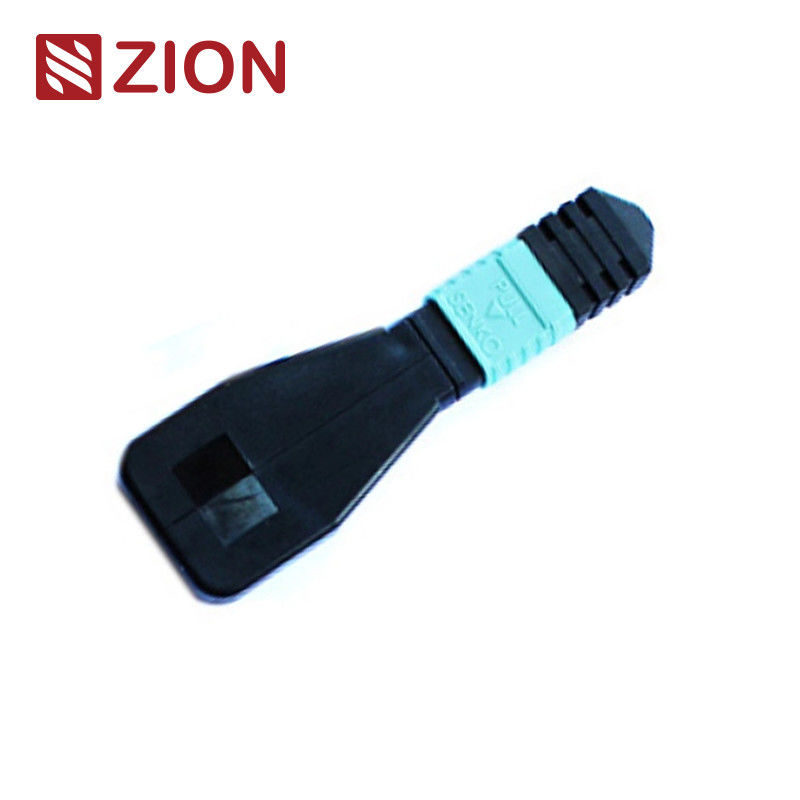

8 ألياف MPO OM3 وحدة / كابل Loopback الألياف البصرية
معلومات عن منتجات زايون
(شفرة (زايونZCM1116HXA1
صهيون وصف:8F MPO OM3 وحدة / كابل حلقة الخيط بالألياف البصرية
يحتوي MPO loopback على خطوط قفز MPO back ring في تكوين LOOPBACK ،مع كلا الطرفين من الألياف تنتهي في مرفق MPO لإنشاء مسار ضوئي كامل داخل نفس المرفقهذا يسمح باختبار قدرة إطلاق الجهاز وحساسية الاستقبال، لا سيما في اتصالات الشبكة 40/100G. من خلال إرجاع الإشارات، يمكن تحديد العديد من الظواهر المحتملة،السماح باختبار وتقييم فعال للمكونات الفردية أو الواجهات داخل شبكات الألياف الضوئية.
تتوفر حلقات الألياف الضوئية في تكوينات متعددة، تستوعب 8-نواة، 12-نواة،وموصلات MPO ذات 24 نواة مع تكوينات مختلفة للألياف للتكيف مع متطلبات منفذ اختبار مختلفةتقوم وحدة 8F MPO Fiber Loopback بتحقق واختبار أجهزة الاستقبال التي تتميز بواجهات MPO ، وتحديدا أجهزة 40GBASE-SR4 / CSR4 QSFP +.
توفر وحدات MPO Loopback إشارات دائرية لاختبار وظائف الإرسال والاستقبال. يتم استخدامها على نطاق واسع في بيئات الاختبار ، وخاصة في شبكات البصريات المتوازية 40G و 100G.تم تصميم الحلقات لربط مواقع المرسل (TX) والمستقبل (RX) من واجهات مرسلات MPO. تعزيزات MPO تسهل وتسريع اختبار فقدان الإدراج (IL) لقطع الشبكة البصرية عند توصيلها بشعاب MPO والكابلات اللاصقة.
المعايير الصناعية للموصلات
إشارة MPO في الوضع الواحد:IEC 61754-7
تفاصيل مساكن MPOSM APC: الاتصالات الخضراء + الحذاء الأسود (MPO الخسارة القياسية)
SM APC: الاتصالات الصفراء + الحذاء الأسود (MPO الخسارة المنخفضة للغاية)
مرجع MPO متعدد الأوضاع:IEC 61754-7
تفاصيل محفظة MPO متعددة الأوضاع:أجهزة الكمبيوتر OM1 و OM2: الموصلات البيج + الحذاء الأسود (MPO الخسارة القياسية)
أجهزة الكمبيوتر OM3 و OM4: وصلات Aqua + حذاء أسود (MPO القياسية والفائقة منخفضة الخسارة)
أجهزة الكمبيوتر OM3 و OM4: موصلات Heather Violet + بدلة سوداء (MPO الخسارة القياسية)
- تلبي معايير IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) متوافقة مع الكابلات الهيكلية لكل TIA-568-C
- متوافق مع قناة الألياف 10G
- 40G و 100G متوافقة مع IEEE 802.3
المواصفات البصرية
| نوع الألياف |
الوسائط المتعددة |
| قطر الألياف |
50/125 أم، 62.5/125 أم |
| خسارة الإدراج |
MM < 1.0dB |
| خسارة العائد |
إم إم > 25 ديسيبل |
| اختبار الإدخال والسحب |
500 مرة ، IL < 0.5dB |
| درجة حرارة العملية |
-40°C إلى +80°C |
اختبار الحلقة الخلفية للألياف البصرية
يشتمل اختبار الحلقة على إرسال إشارة من جهاز اتصالات وإعادته إلى نفس الجهاز للتحقق من الوظائف الصحيحة أو حل مشكلات عقد الشبكة المعيبة.لاختبار الحلقة الخلفية للألياف البصرية، والحلقات الضوئية التحقق من موثوقية تشغيل الأجهزة. باستخدام كابلات حلقات الألياف الضوئية أو وحدات لنقل البيانات،يتم توصيل الإشارة المنبعثة من الجهاز من نهاية الإرسال (Tx) للمكون النشط إلى نهاية الاستقبال (Rx) لنفس المكون.
التطبيقات
تم تصميم 12F MPO-LC / SC / FC / ST كابلات الحزام المستقيم لـ 40G LR4 PSM و 40GBASE-SR4 و 40G QSFP + PLR4 وتطبيقات مركز البيانات عالية الكثافة.يتم تحسينها لبيئات مركز البيانات عالية الكثافة 10/40/100G.
جميع اتصالات OMC MPO مشتقة من Senko / Nissin / Sumitomo. تتم استخدام كابلات MPO Fiber Patch Cords ذات الكثافة العالية في ثلاثة مجالات رئيسية:
- تطبيقات مركز البيانات مع بيئات عالية الكثافة
- الألياف إلى تركيبات المباني
- التطبيقات الداخلية للموصلات داخل معدات الألياف
قواعد تسمية وتأكيد ترتيب
القطبية (مواءمة القناة)
دليل اختيار جهاز الاستقبال
عند اختيار حلقة للجهاز الإرسالي المحدد، ضع في اعتبارك نوع المرفق، ونوع البولندي، ومطابقة نوع الكابل.توفر الجداول التالية إرشادات لاختيار وحدات الإرسال والاستقبال المستخدمة عادةً.
الاستنتاج
يناقش هذا الدليل خيارات الحلقة الفعلية الخاصة بالألياف لأكثر أجهزة الاستقبال الضوئية التي تستخدم عادة.يمكن اختيار الحلقات المناسبة من خلال فهم نوع واجهة، متطلبات الاتصال المادي، ومواصفات نوع الكابل.
صهيون الاتصالات منتجات الحرارة MPO الألياف الضوئية Loopback
7236013 ZCM1111HXA: 8F MPO SM وحدة الحلقة الضوئية / كابل
7236014 ZCM1121HXA: 12F MPO SM وحدة الحلقة الضوئية / كابل
7236015 ZCM1141HXA: 24F MPO SM وحدة / كابل لوبباك الألياف الضوئية
7236016 ZCM1116HXA: 8F MPO OM3 وحدة / كابل Loopback الألياف الضوئية
7236017 ZCM1126HXA: 12F MPO OM3 وحدة / كابل Loopback الألياف الضوئية
7236018 ZCM1146HXA: 24F MPO OM3 وحدة حلقة الألياف البصرية / كابل
7236019 ZCM1117HXA: 8F MPO OM4 وحدة / كابل حلقة الألياف البصرية
7236020 ZCM1127HXA: 12F MPO OM4 وحدة / كابل حلقة الألياف البصرية
7236021 ZCM1147HXA: 24F MPO OM4 وحدة / كابل Loopback الألياف الضوئية
7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Module / كابل
7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Module / كابل
7236024 ZCM2141HXA: 24F MTP SM وحدة حلقة الألياف البصرية / كابل
7236025 ZCM2116HXA: 8F MTP OM3 وحدة / كابل Loopback الألياف الضوئية
7236026 ZCM2126HXA: 12F MTP OM3 وحدة حلقة الألياف البصرية / كابل
7236027 ZCM2146HXA: 24F MTP OM3 وحدة / كابل لوبباك الألياف البصرية
7236028 ZCM2117HXA: 8F MTP OM4 وحدة / كابل Loopback الألياف الضوئية
7236029 ZCM2127HXA: 12F MTP OM4 وحدة الحلقة الضوئية / كابل
7236030 ZCM2147HXA: 24F MTP OM4 وحدة / كابل Loopback الألياف الضوئية
التعبئة
يتم تعبئة كابلات الألياف الضوئية هذه في عبوات سهلة التعامل ومحمية جيدًا ملصقة ومعروضة من قبل OMC كمعيار. تتضمن أحجام الكرتون القياسية 34 × 22 × 15 سم و 44 × 34 × 24 سم و 54 × 39 × 34 سم.تعتمد العلبة المحددة المستخدمة على كمية البضائع المطلوبةخيارات التعبئة والتغليف المخصصة متاحة.
خدمات OEM/ODM
تشمل خيارات التخصيص:
- لون الكابلات، نص الطباعة، مادة غطاء الكابلات، لون المكونات
- علامة OEM، حلقة تعريف، ملصقات الكابلات، صناديق، علامات الشحن
- مستويات مختلفة من الجودة لتلبية المتطلبات الخاصة
