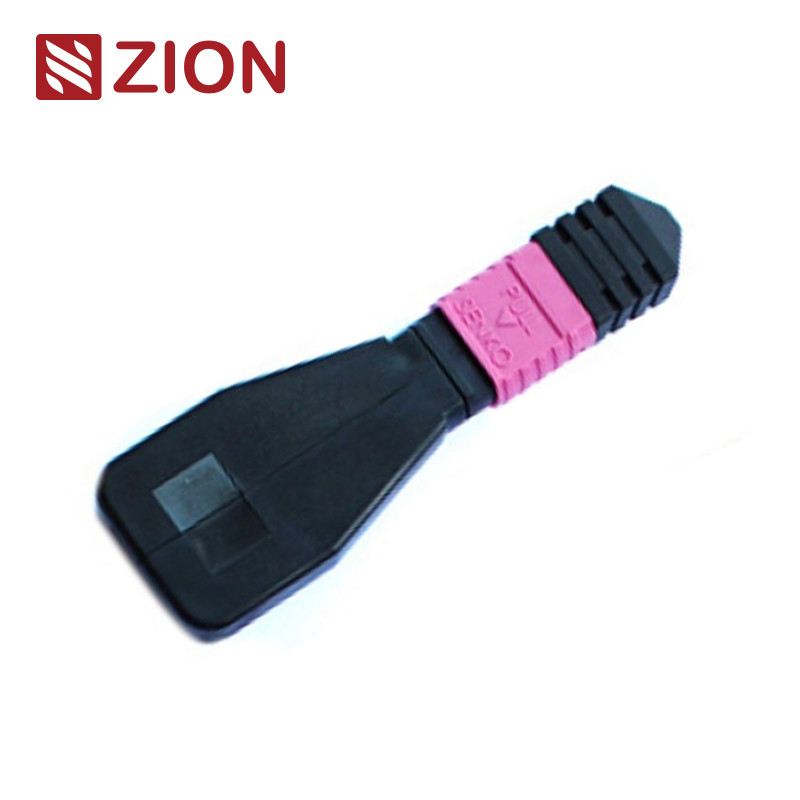

8 ألياف MPO OM4 وحدة / كابل إرجاع ضوئي
تم تصميم وحدة / كابل إرجاع الألياف الضوئية 8F MPO OM4 لاختبار والتحقق من معدات الشبكة في بيئات اتصالات البيانات عالية السرعة.
تحديد المنتج
رمز زيون: ZCM1117HXA1
وصف زيون: 8F MPO OM4 وحدة / كابل إرجاع الألياف الضوئية
يحتوي إرجاع MPO على موصلات MPO التي تقوم بإرجاع كلا طرفي الألياف داخل نفس الموصل، مما يخلق مسارًا بصريًا مغلقًا. يتيح ذلك اختبار سعة إطلاق الجهاز وحساسية الاستقبال، خاصة في اتصالات شبكات 40/100G. من خلال إرجاع الإشارات إلى المصدر، فإنه يساعد في تحديد ظواهر الشبكة المختلفة ويسهل الاختبار والتقييم الفعال للمكونات أو الواجهات الفردية داخل شبكات الألياف الضوئية.
خيارات التكوين
تتوفر حلقات إرجاع الألياف الضوئية في تكوينات متعددة لاستيعاب موصلات MPO ذات 8 نوى و 12 نواة و 24 نواة مع تكوينات ألياف مختلفة لتتناسب مع متطلبات منفذ الاختبار.
- وحدة إرجاع الألياف 8F MPO: تتحقق من أجهزة الإرسال والاستقبال وتختبرها بواجهة MPO - أجهزة 40GBASE-SR4/CSR4 QSFP+
- وحدة إرجاع الألياف 12F MPO: تتحقق من أجهزة الإرسال والاستقبال وتختبرها بواجهة MPO - أجهزة 40GBASESR4 QSFP+ أو 100GBASE-SR4
- وحدة إرجاع الألياف 24F MPO: تتحقق من أجهزة الإرسال والاستقبال وتختبرها بواجهة MPO - أجهزة 100GBASESR10 CXP/CFP
تطبيقات الاختبار
توفر وحدات إرجاع MPO إشارات حلقية لاختبار وظائف الإرسال والاستقبال. يتم استخدامها على نطاق واسع في بيئات الاختبار، خاصة في شبكات البصريات المتوازية 40G و 100G. تقوم حلقات الإرجاع بتوصيل مواضع أجهزة الإرسال والاستقبال (TX) والاستقبال (RX) لواجهات جهاز الإرسال والاستقبال MPO، مما يسهل ويسرع اختبار فقدان الإدخال (IL) لقطاعات الشبكة الضوئية عند توصيلها بجذوع MPO وأسلاك التوصيل.
معايير الموصل
مرجع MPO أحادي الوضع: IEC 61754-7
تفاصيل غلاف MPO أحادي الوضع:
- SM APC: موصلات خضراء + حذاء أسود (فقدان قياسي MPO)
- SM APC: موصلات صفراء + حذاء أسود (فقدان منخفض للغاية MPO)
مرجع MPO متعدد الأوضاع: IEC 61754-7
تفاصيل غلاف MPO متعدد الأوضاع:
- OM1 & OM2 PC: موصلات بيج + حذاء أسود (فقدان قياسي MPO)
- OM3 & OM4 PC: موصلات أكوا + حذاء أسود (فقدان قياسي ومنخفض للغاية MPO)
- OM3 & OM4 PC: موصلات بنفسجية هيذر + حذاء أسود (فقدان قياسي MPO)
معايير الامتثال:
• يتوافق مع معيار IEC IEC-61754-7؛ IEC61755، Telcordia GR-1435-CORE، JIS C5982؛ متوافق مع TIA-604-5(FOCIS5)
• كابلات منظمة حسب TIA-568-C
• متوافق مع 10G Fiber Channel
• 40G و 100G IEEE 802.3
تفاصيل المواد
المواصفات البصرية
| المعلمة | المواصفات |
|---|
| نوع الألياف | متعدد الأوضاع |
| قطر الألياف | 50/125um, 62.5/125um |
| فقدان الإدخال | MM < 1.0dB |
| فقدان العودة | MM > 25dB |
| اختبار الإدخال والسحب | 500 مرة، IL < 0.5dB |
| درجة حرارة التشغيل | -40℃ إلى +80℃ |
اختبار إرجاع الألياف الضوئية
يتضمن اختبار الإرجاع إرسال إشارة من جهاز اتصال وإعادتها إلى نفس الجهاز للتحقق من الأداء السليم أو استكشاف أخطاء عقد الشبكة المعيبة. تتحقق حلقات الإرجاع الضوئية من الموثوقية التشغيلية للأجهزة عن طريق إرجاع الإشارة المنبعثة من نهاية الإرسال (Tx) مرة أخرى إلى نهاية الاستقبال (Rx) لنفس المكون.
التطبيقات
تم تصميم كابلات الحزام المستقيم 12F MPO-LC/SC/FC/ST لتطبيقات 40G LR4 PSM و 40GBASE-SR4 و 40G QSFP+ PLR4 وتطبيقات مراكز البيانات عالية الكثافة. مُحسَّنة لبيئات مراكز البيانات عالية الكثافة 10/40/100G.
يتم الحصول على جميع موصلات OMC MPO من Senko/Nissin/Sumitomo. تُستخدم أسلاك توصيل الألياف MPO في ثلاثة مجالات رئيسية:
- تطبيقات مراكز البيانات ذات البيئات عالية الكثافة
- تركيبات الألياف إلى المبنى
- تطبيقات الموصلات الداخلية في معدات الألياف
قواعد التسمية وتأكيد الطلب
الموصل وقناة الألياف
القطبية (محاذاة القناة)
دليل اختيار جهاز الإرسال والاستقبال
عند تحديد إرجاع لجهاز إرسال واستقبال، ضع في اعتبارك نوع الموصل ونوع التلميع ونوع الكابل. توفر الجداول التالية إرشادات الاختيار لوحدات الإرسال والاستقبال شائعة الاستخدام:
الخلاصة
يوفر هذا الدليل خيارات إرجاع ألياف محددة لأجهزة الإرسال والاستقبال الضوئية شائعة الاستخدام. بالنسبة لوحدات الإرسال والاستقبال غير المذكورة، يمكن تحديد حلقات إرجاع مناسبة من خلال فهم نوع الواجهة والاتصال المادي ومتطلبات نوع الكابل.
منتجات Zion Communication لإرجاع الألياف الضوئية MPO
7236013 ZCM1111HXA: 8F MPO SM وحدة / كابل إرجاع الألياف الضوئية
7236014 ZCM1121HXA: 12F MPO SM وحدة / كابل إرجاع الألياف الضوئية
7236015 ZCM1141HXA: 24F MPO SM وحدة / كابل إرجاع الألياف الضوئية
7236016 ZCM1116HXA: 8F MPO OM3 وحدة / كابل إرجاع الألياف الضوئية
7236017 ZCM1126HXA: 12F MPO OM3 وحدة / كابل إرجاع الألياف الضوئية
7236018 ZCM1146HXA: 24F MPO OM3 وحدة / كابل إرجاع الألياف الضوئية
7236019 ZCM1117HXA: 8F MPO OM4 وحدة / كابل إرجاع الألياف الضوئية
7236020 ZCM1127HXA: 12F MPO OM4 وحدة / كابل إرجاع الألياف الضوئية
723602: ZCM1147HXA: 24F MPO OM4 وحدة / كابل إرجاع الألياف الضوئية
7236022 ZCM2111HXA: 8F MTP SM وحدة / كابل إرجاع الألياف الضوئية
7236023 ZCM2121HXA: 12F MTP SM وحدة / كابل إرجاع الألياف الضوئية
7236024 ZCM2141HXA: 24F MTP SM وحدة / كابل إرجاع الألياف الضوئية
7236025 ZCM2116HXA: 8F MTP OM3 وحدة / كابل إرجاع الألياف الضوئية
7236026 ZCM2126HXA: 12F MTP OM3 وحدة / كابل إرجاع الألياف الضوئية
7236027 ZCM2146HXA: 24F MTP OM3 وحدة / كابل إرجاع الألياف الضوئية
7236028 ZCM2117HXA: 8F MTP OM4 وحدة / كابل إرجاع الألياف الضوئية
7236029 ZCM2127HXA: 12F MTP OM4 وحدة / كابل إرجاع الألياف الضوئية
7236030 ZCM2147HXA: 24F MTP OM4 وحدة / كابل إرجاع الألياف الضوئية
التعبئة والتغليف
يتم تعبئة كابلات الألياف الضوئية هذه في عبوات يسهل التعامل معها ومحمية جيدًا ومُعلمة ومُحددة بواسطة OMC كإعداد افتراضي.
أحجام الكرتون القياسية:
- 34 × 22 × 15 سم
- 44 × 34 × 24 سم
- 54 × 39 × 34 سم
يعتمد اختيار الكرتون على كمية الطلب. تتوفر خيارات التعبئة والتغليف المخصصة.
خدمات OEM/ODM
تشمل خيارات التخصيص:
- لون الكابل، نص الطباعة، مادة غلاف الكابل، لون الموصل
- ملصق OEM، حلقة تعريف، ملصقات الكابلات، الصناديق، علامات الشحن
- مستويات جودة مختلفة
