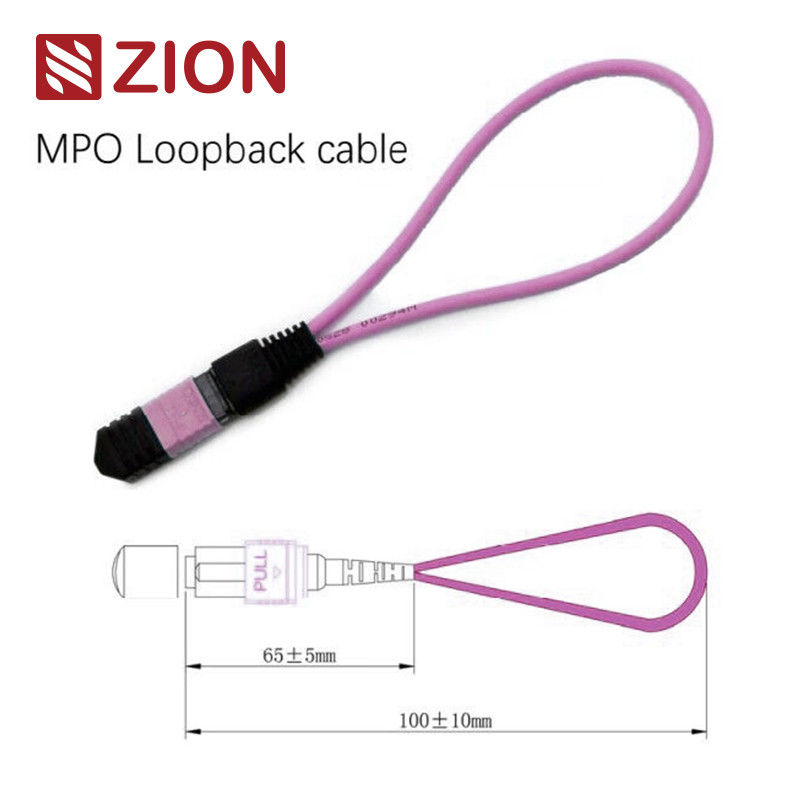

12 ألياف MPO OM4 وحدة / كابل حلقة وصل الألياف الضوئية
رمز ووصف Zion
رمز Zion: ZCM1127HXA1
وصف Zion: 12F MPO OM4 وحدة / كابل حلقة وصل الألياف الضوئية
تحتوي حلقة الوصل MPO على خطوط قفز حلقة خلفية MPO في تكوين LOOPBACK ، مع انتهاء كلا طرفي الألياف في موصل MPO لإنشاء مسار ضوئي داخل نفس الموصل. يتيح ذلك اختبار سعة إطلاق الجهاز وحساسية الاستقبال ، خاصة في اتصالات شبكات 40/100G. من خلال إرجاع الإشارات ، فإنه يساعد في تحديد المشكلات المحتملة المختلفة ويتيح الاختبار والتقييم الفعال للمكونات أو الواجهات الفردية داخل شبكات الألياف الضوئية.
تتوفر دوائر حلقة وصل الألياف الضوئية في تكوينات متعددة لاستيعاب موصلات MPO ذات 8 نوى و 12 نواة و 24 نواة مع تكوينات ألياف مختلفة لاختبار المنفذ الشامل. تسمح وحدة حلقة وصل الألياف MPO 12F على وجه التحديد بالتحقق من أجهزة الإرسال والاستقبال التي تتميز بواجهات MPO لأجهزة 40GBASE-SR4 QSFP + أو 100GBASE-SR4.
توفر وحدات MPO Loopback إشارة متكررة لاختبار وظائف الإرسال والاستقبال. يتم استخدامها على نطاق واسع داخل بيئات الاختبار ، خاصة في شبكات البصريات المتوازية 40G و 100G. تم تصميم حلقات الوصل لربط مواضع أجهزة الإرسال والاستقبال (TX) وأجهزة الاستقبال (RX) لواجهات جهاز الإرسال والاستقبال MPO. تسهل حلقات الوصل MPO وتسرع اختبار فقدان الإدخال (IL) لقطاعات الشبكة الضوئية عند توصيلها بجذوع MPO وأسلاك التصحيح.
معايير الموصلات الصناعية
مرجع MPO أحادي الوضع: IEC 61754-7
تفاصيل غلاف MPO أحادي الوضع: SM APC: موصلات خضراء + حذاء أسود (MPO قياسي الفقد)
SM APC: موصلات صفراء + حذاء أسود (MPO منخفض للغاية)
مرجع MPO متعدد الأوضاع: IEC 61754-7
تفاصيل غلاف MPO متعدد الأوضاع:
OM1 & OM2 PC: موصلات بيج + حذاء أسود (MPO قياسي الفقد)
OM3 & OM4 PC: موصلات أكوا + حذاء أسود (MPO قياسي ومنخفض للغاية)
OM3 & OM4 PC: موصلات بنفسجية هيذر + حذاء أسود (MPO قياسي الفقد)
- يتوافق مع معيار IEC IEC-61754-7 ؛ IEC61755 ، Telcordia GR-1435-CORE ، JIS C5982 ؛ متوافق مع TIA-604-5 (FOCIS5) ، كابلات منظمة لكل TIA-568-C
- متوافق مع 10G Fiber Channel
- 40G و 100G IEEE 802.3
تفاصيل المواد
المواصفات البصرية
نوع الألياف:
متعدد الأوضاع
قطر الألياف:
50 / 125um ، 62.5 / 125um
اختبار الإدخال والسحب:
500 مرة ، IL＜0.5dB
درجة حرارة التشغيل:
-40℃~ +80℃
اختبار حلقة وصل الألياف الضوئية
يتضمن اختبار حلقة الوصل إرسال إشارة من جهاز اتصال وإعادتها إلى نفس الجهاز للتحقق من الأداء الوظيفي السليم أو استكشاف أخطاء عقد الشبكة المعيبة وإصلاحها. بالنسبة لاختبار حلقة وصل الألياف الضوئية ، تتحقق حلقات الوصل الضوئية من الموثوقية التشغيلية للأجهزة. باستخدام كابلات أو وحدات حلقة وصل الألياف الضوئية لنقل البيانات ، يتم تكرار الإشارة المنبعثة من الجهاز من نهاية الإرسال (Tx) مرة أخرى إلى نهاية الاستقبال (Rx) لنفس المكون.
التطبيقات
تم تصميم كابلات الحزام المستقيم 12F MPO-LC / SC / FC / ST لتطبيقات 40G LR4 PSM و 40GBASE-SR4 و 40G QSFP + PLR4 وتطبيقات مراكز البيانات عالية الكثافة. مُحسّن لمتطلبات مراكز البيانات عالية الكثافة 10/40 / 100G.
- تطبيقات مركز البيانات مع بيئات عالية الكثافة
- تركيبات الألياف إلى المبنى
- تطبيقات الموصلات الداخلية في معدات الألياف
قواعد التسمية ومعلومات تأكيد الطلب
الموصل وقناة الألياف
القطبية (محاذاة القناة)
دليل الاختيار لأجهزة الإرسال والاستقبال المحددة
عند تحديد حلقة وصل لاختبار جهاز الإرسال والاستقبال ، ضع في اعتبارك نوع الموصل ونوع التلميع وتوافق نوع الكابل. توفر الجداول التالية إرشادات الاختيار لوحدات الإرسال والاستقبال شائعة الاستخدام.
الخلاصة
يناقش هذا الدليل خيارات حلقة وصل الألياف المحددة لأجهزة الإرسال والاستقبال الضوئية الليفية الأكثر استخدامًا. بالنسبة لوحدات الإرسال والاستقبال غير المذكورة هنا ، يمكن تحديد حلقات وصل مناسبة من خلال فهم نوع الواجهة ومتطلبات الاتصال المادي ومواصفات الكابل.
منتجات Zion Communication's Hot MPO Fiber Optic Loopback
- 7236013 ZCM1111HXA: 8F MPO SM وحدة / كابل حلقة وصل الألياف الضوئية
- 7236014 ZCM1121HXA: 12F MPO SM وحدة / كابل حلقة وصل الألياف الضوئية
- 7236015 ZCM1141HXA: 24F MPO SM وحدة / كابل حلقة وصل الألياف الضوئية
- 7236016 ZCM1116HXA: 8F MPO OM3 وحدة / كابل حلقة وصل الألياف الضوئية
- 7236017 ZCM1126HXA: 12F MPO OM3 وحدة / كابل حلقة وصل الألياف الضوئية
- 7236018 ZCM1146HXA: 24F MPO OM3 وحدة / كابل حلقة وصل الألياف الضوئية
- 7236019 ZCM1117HXA: 8F MPO OM4 وحدة / كابل حلقة وصل الألياف الضوئية
- 7236020 ZCM1127HXA: 12F MPO OM4 وحدة / كابل حلقة وصل الألياف الضوئية
- 7236021 ZCM1147HXA: 24F MPO OM4 وحدة / كابل حلقة وصل الألياف الضوئية
- 7236022 ZCM2111HXA: 8F MTP SM وحدة / كابل حلقة وصل الألياف الضوئية
- 7236023 ZCM2121HXA: 12F MTP SM وحدة / كابل حلقة وصل الألياف الضوئية
- 7236024 ZCM2141HXA: 24F MTP SM وحدة / كابل حلقة وصل الألياف الضوئية
- 7236025 ZCM2116HXA: 8F MTP OM3 وحدة / كابل حلقة وصل الألياف الضوئية
- 7236026 ZCM2126HXA: 12F MTP OM3 وحدة / كابل حلقة وصل الألياف الضوئية
- 7236027 ZCM2146HXA: 24F MTP OM3 وحدة / كابل حلقة وصل الألياف الضوئية
- 7236028 ZCM2117HXA: 8F MTP OM4 وحدة / كابل حلقة وصل الألياف الضوئية
- 7236029 ZCM2127HXA: 12F MTP OM4 وحدة / كابل حلقة وصل الألياف الضوئية
- 7236030 ZCM2147HXA: 24F MTP OM4 وحدة / كابل حلقة وصل الألياف الضوئية
التعبئة والتغليف
يتم تعبئة كابلات الألياف الضوئية هذه في عبوات يسهل التعامل معها ومحمية جيدًا ومُعلمة ومُحددة بواسطة OMC كمعيار. تشمل أحجام الكرتون المتوفرة 34 * 22 * 15 سم و 44 * 34 * 24 سم و 54 * 39 * 34 سم. يعتمد اختيار الكرتون على كمية الطلب. تتوفر خيارات التعبئة والتغليف المخصصة.
خدمات OEM / ODM
خدمات التخصيص المتاحة لـ:
- لون الكابل ، نص الطباعة ، مادة غلاف الكابل ، ألوان الموصل
- ملصقات OEM ، حلقات التعريف ، ملصقات الكابلات ، الصناديق ، علامات الشحن
- مستويات جودة مختلفة لتلبية متطلبات محددة
