| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HELLOSIGNAL® OR OEM |
| الحد الأدنى لكمية: | 50 جهاز كمبيوتر شخصى |
| تفاصيل التغليف: | 10 قطعة / كيس بلاستيك |
| وقت التسليم: | عادة بعد 25 يومًا من استلام الإيداع. |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | لا حدود |
| قطر الألياف: | 9 / 125um | فقدان الإدراج: | SM (G657A1) ＜ 1.0 ديسيبل |
|---|---|---|---|
| خسارة العودة: | SM ＞ 50 ديسيبل | اختبار الإدراج والسحب: | فوق 600 مرة ، IL ＜ 0.5 ديسيبل |
| درجة حرارة التشغيل (℃）: | -40 درجة مئوية ~ + 80 درجة مئوية | ||
| إبراز: | كابل استرجاع 8 ألياف MTP,استرجاع الألياف البصرية أحادية الوضع,وحدة MTP لاختبار الشبكة 40/100G,Singlemode Fiber Optic Loopback,40/100G Network Testing MTP Module |
||

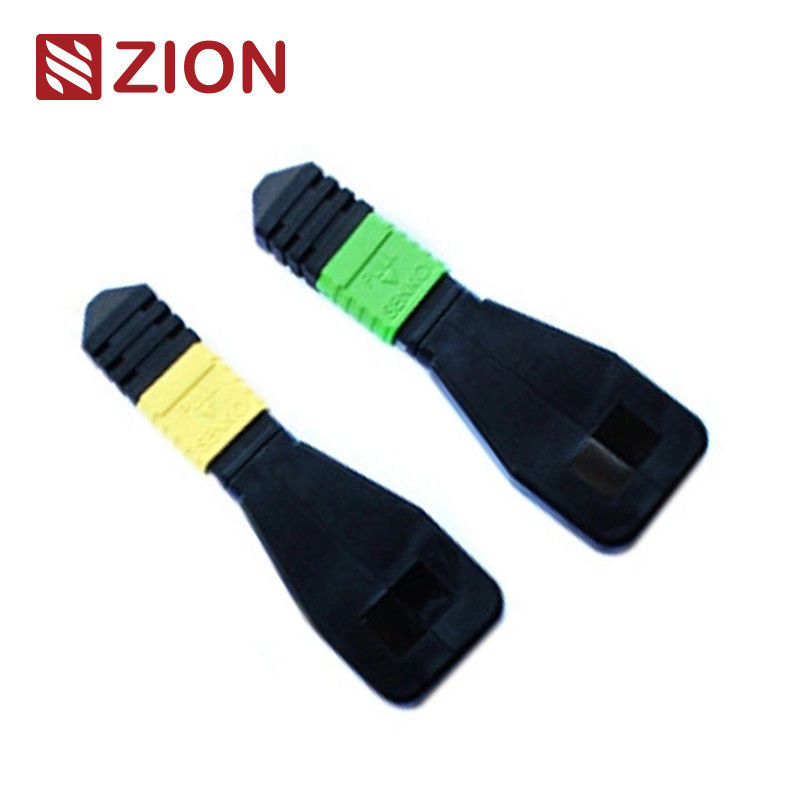

تحتوي حلقة الوصل MTP على خطوط قفز خلفية MPO في تكوين LOOPBACK، مع انتهاء كلا طرفي الألياف في موصل MPO لإنشاء مسار ضوئي كامل داخل نفس الموصل. يتيح هذا التصميم اختبار قدرة إطلاق الجهاز وحساسية الاستقبال، خاصة في اتصالات شبكات 40/100G. من خلال إرجاع الإشارات، فإنه يساعد في تحديد المشكلات المحتملة المختلفة ويسهل الاختبار والتقييم الفعال للمكونات أو الواجهات الفردية داخل شبكات الألياف الضوئية.
متوفرة في تكوينات دائرة الألياف الضوئية المتعددة لاستيعاب موصلات MPO ذات 8 نوى و 12 نواة و 24 نواة مع تكوينات ألياف مختلفة لاختبار المنفذ الشامل:
توفر وحدات MTP Loopback إشارات حلقية لاختبار وظائف الإرسال والاستقبال. تستخدم على نطاق واسع داخل بيئات الاختبار، خاصة في شبكات البصريات المتوازية 40 و 100G. تم تصميم حلقات الوصل لربط مواضع أجهزة الإرسال والاستقبال (TX) وأجهزة الاستقبال (RX) لواجهات جهاز الإرسال والاستقبال MPO. تسهل حلقات الوصل MPO وتسرع اختبار IL لقطاعات الشبكة الضوئية عن طريق توصيلها بجذوع MPO وأسلاك التصحيح.
مرجع MPO أحادي الوضع: IEC 61754-7
تفاصيل غلاف MPO أحادي الوضع:
مرجع MPO متعدد الأوضاع: IEC 61754-7
تفاصيل غلاف MPO متعدد الأوضاع:
| نوع الألياف | أحادي الوضع |
| قطر الألياف | 9/125um |
| فقدان الإدخال | SM(G657A1)＜1.0dB |
| فقدان العائد | SM＞50dB |
| اختبار الإدخال والسحب | أكثر من 600 مرة، IL＜0.5dB |
| درجة حرارة التشغيل | -40℃~ +80℃ |
يتضمن اختبار حلقة الوصل إرسال إشارة من جهاز اتصال وإعادتها إلى نفس الجهاز للتحقق من الأداء الوظيفي السليم أو استكشاف أخطاء عقد الشبكة المعيبة. تتحقق حلقات الوصل الضوئية على وجه التحديد من الموثوقية التشغيلية للأجهزة عن طريق توجيه الإشارة المنبعثة من نهاية الإرسال (Tx) لمكون نشط مرة أخرى إلى نهاية الاستقبال (Rx) لنفس المكون باستخدام كابلات أو وحدات حلقة وصلة الألياف الضوئية.
يستخدم اختبار حلقة وصلة الألياف الضوئية بشكل شائع للتحقق من أجهزة الإرسال والاستقبال بالألياف الضوئية. نظرًا لأن أجهزة الإرسال والاستقبال تحتوي على منافذ منفصلة لاستقبال وإرسال الإشارات الضوئية، فإن اختبار هذه المنافذ أمر ضروري للصيانة. تقوم عملية الاختبار بتوجيه إشارة الليزر من منفذ جهاز الإرسال مرة أخرى إلى منفذ جهاز الاستقبال، ثم تقارن الأنماط المرسلة والمستلمة للتأكد من أنها متطابقة وخالية من الأخطاء.
عند تحديد حلقة وصلة لأجهزة إرسال واستقبال معينة، ضع في اعتبارك نوع الموصل ونوع التلميع ونوع الكابل. توفر الجداول التالية إرشادات الاختيار لوحدات الإرسال والاستقبال المستخدمة بشكل شائع.
يتم تعبئة كابلات الألياف الضوئية الخاصة بنا في حاويات يسهل التعامل معها ومحمية جيدًا ومُعلمة ومُحددة بواسطة OMC كمعيار. تشمل أحجام الكرتون المتوفرة 34×22×15 سم و 44×34×24 سم و 54×39×34 سم. يعتمد اختيار الكرتون على كمية الطلب. تتوفر خيارات التعبئة والتغليف المخصصة.
نحن نقدم خدمات OEM/ODM شاملة بما في ذلك:
