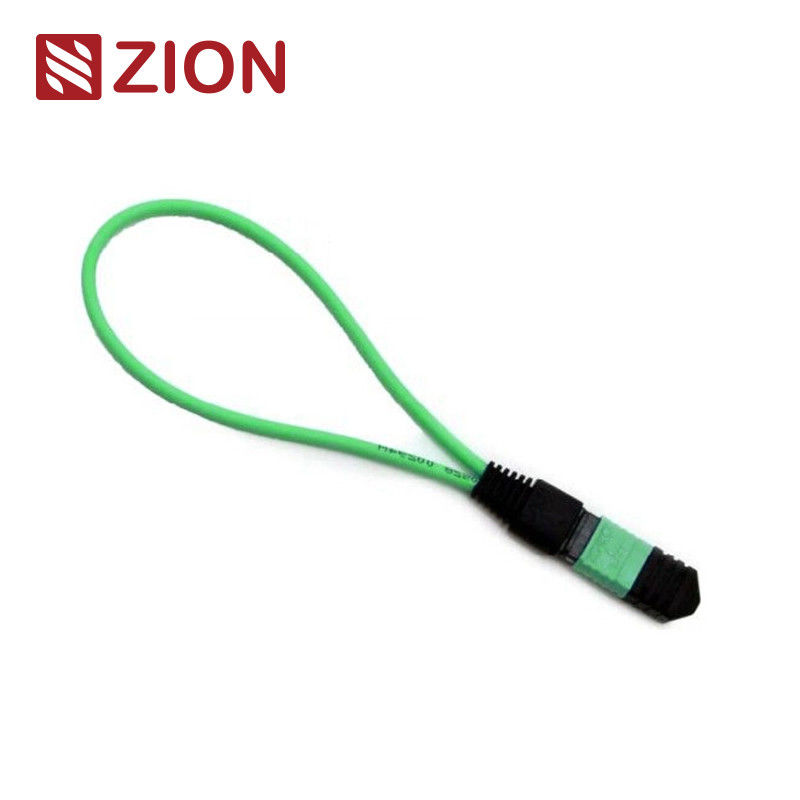

24 ألياف MTP وحدات الحلقة المتكررة للألياف البصرية ذات الوضع الواحد مع خسارة عودة عالية لشبكات 40G / 100G

يحتوي MTP loopback على موصل MTP مع انتهاء كلا طرفي الألياف داخل نفس الموصل، مما يخلق مسار ضوئي حلقي. يتيح هذا التكوين اختبار سعة إطلاق الجهاز وحساسية الاستقبال، خاصة في اتصالات شبكات 40/100G. من خلال إعادة الإشارات إلى المصدر، فإنه يساعد في تحديد ظواهر الشبكة المختلفة ويسهل الاختبار والتقييم الفعال للمكونات أو الواجهات الفردية داخل شبكات الألياف الضوئية.

متوفر في تكوينات مختلفة تستوعب موصلات MTP ذات 8 نوى و 12 نواة و 24 نواة مع تكوينات ألياف متعددة للتكيف مع متطلبات منفذ الاختبار المختلفة. يسمح 24F MTP Fiber Loopback Module على وجه التحديد بالتحقق من أجهزة الإرسال والاستقبال التي تتميز بواجهة MTP - أجهزة 100GBASESR10 CXP/CFP.

توفر وحدات MTP Loopback إشارة حلقية لاختبار وظائف الإرسال والاستقبال. تستخدم على نطاق واسع داخل بيئات الاختبار، خاصة في شبكات البصريات المتوازية 40G و 100G. تم تصميم Loopbacks لربط مواضع جهاز الإرسال والاستقبال (TX) وجهاز الاستقبال (RX) لواجهات جهاز الإرسال والاستقبال MTP. تسهل هذه الوحدات وتسرع اختبار IL لقطاعات الشبكة الضوئية عن طريق توصيلها بجذوع MTP وأسلاك التصحيح.

مرجع MTP Singlemode: EIA/TIA-604-5
تفاصيل غلاف MTP Singlemode: SM APC: موصلات خضراء + حذاء أسود (MTP قياسي الفقد)
SM APC: موصلات صفراء + حذاء أسود (MTP منخفض للغاية)

معايير الامتثال:

• يتوافق مع معيار IEC IEC-61754-7؛ IEC61755، Telcordia GR-1435-CORE، JIS C5982؛ متوافق مع TIA-604-5(FOCIS5)
• الكابلات المنظمة لكل TIA-568-C
• متوافق مع 10G Fiber Channel
• 40G و 100G IEEE 802.3

يتضمن اختبار loopback إرسال إشارة من جهاز اتصال وإعادتها إلى نفس الجهاز للتحقق من الأداء السليم أو استكشاف أخطاء عقد الشبكة المعيبة. بالنسبة لتطبيقات الألياف الضوئية، تتحقق حلقات الألياف الضوئية من الموثوقية التشغيلية للأجهزة. باستخدام كابلات أو وحدات loopback للألياف الضوئية لنقل البيانات، يتم تكرار الإشارة المنبعثة من الجهاز من منفذ الإرسال (Tx) مرة أخرى إلى منفذ الاستقبال (Rx) لنفس المكون.

يستخدم اختبار loopback للألياف الضوئية بشكل شائع للتحقق من أجهزة الإرسال والاستقبال للألياف الضوئية. نظرًا لأن أجهزة الإرسال والاستقبال تحتوي على منافذ منفصلة لاستقبال وإرسال الإشارات الضوئية، فإن اختبار هذه المنافذ ضروري لضمان استمرار التشغيل. يوفر اختبار loopback الطريقة الأكثر ملاءمة لصيانة جهاز الإرسال والاستقبال. تقوم عملية الاختبار بتوجيه إشارة الليزر من منفذ المرسل مرة أخرى إلى منفذ الاستقبال، ثم تقارن النمط المرسل بالنمط المستلم للتحقق من أنهما متطابقان وخاليان من الأخطاء.

• متواجدة مع أجهزة الإرسال والاستقبال ذات واجهة 40G أو 100G MPO/MTP
• تستخدم لاختبار قدرة الإرسال وحساسية جهاز الاستقبال لمعدات شبكات الألياف الضوئية

• 7236013 ZCM1111HXA: 8F MPO SM Fiber Optic Loopback Module/Cable
• 7236014 ZCM1121HXA: 12F MPO SM Fiber Optic Loopback Module/Cable
• 7236015 ZCM1141HXA: 24F MPO SM Fiber Optic Loopback Module/Cable
• 7236016 ZCM1116HXA: 8F MPO OM3 Fiber Optic Loopback Module/Cable
• 7236017 ZCM1126HXA: 12F MPO OM3 Fiber Optic Loopback Module/Cable
• 7236018 ZCM1146HXA: 24F MPO OM3 Fiber Optic Loopback Module/Cable
• 7236019 ZCM1117HXA: 8F MPO OM4 Fiber Optic Loopback Module/Cable
• 7236020 ZCM1127HXA: 12F MPO OM4 Fiber Optic Loopback Module/Cable
• 723602: ZCM1147HXA: 24F MPO OM4 Fiber Optic Loopback Module/Cable
• 7236022 ZCM2111HXA: 8F MTP SM Fiber Optic Loopback Module/Cable
• 7236023 ZCM2121HXA: 12F MTP SM Fiber Optic Loopback Module/Cable
• 7236024 ZCM2141HXA: 24F MTP SM Fiber Optic Loopback Module/Cable
• 7236025 ZCM2116HXA: 8F MTP OM3 Fiber Optic Loopback Module/Cable
• 7236026 ZCM2126HXA: 12F MTP OM3 Fiber Optic Loopback Module/Cable
• 7236027 ZCM2146HXA: 24F MTP OM3 Fiber Optic Loopback Module/Cable
• 7236028 ZCM2117HXA: 8F MTP OM4 Fiber Optic Loopback Module/Cable
• 7236029 ZCM2127HXA: 12F MTP OM4 Fiber Optic Loopback Module/Cable
• 7236030 ZCM2147HXA: 24F MTP OM4 Fiber Optic Loopback Module/Cable

يتم تعبئة كابلات الألياف الضوئية هذه في عبوات سهلة التعامل معها ومحمية جيدًا مع وضع علامات OMC كإعداد افتراضي. تشمل أحجام الكرتون القياسية 34*22*15 سم و 44*34*24 سم و 54*39*34 سم. يعتمد الكرتون المحدد المستخدم على كمية البضائع. تتوفر خيارات التعبئة والتغليف المخصصة.

تشمل خيارات التخصيص:

• لون الكابل، نص الطباعة، مادة غلاف الكابل
• خيارات ألوان الموصل
• وضع العلامات OEM، حلقات التعريف، ملصقات الكابلات
• صناديق وعلامات شحن مخصصة
• مستويات جودة مختلفة متاحة
