8 ألياف MTP OM3 وحدة حلقة الخلفية للألياف الضوئية لاختبار الشبكة 40/100G

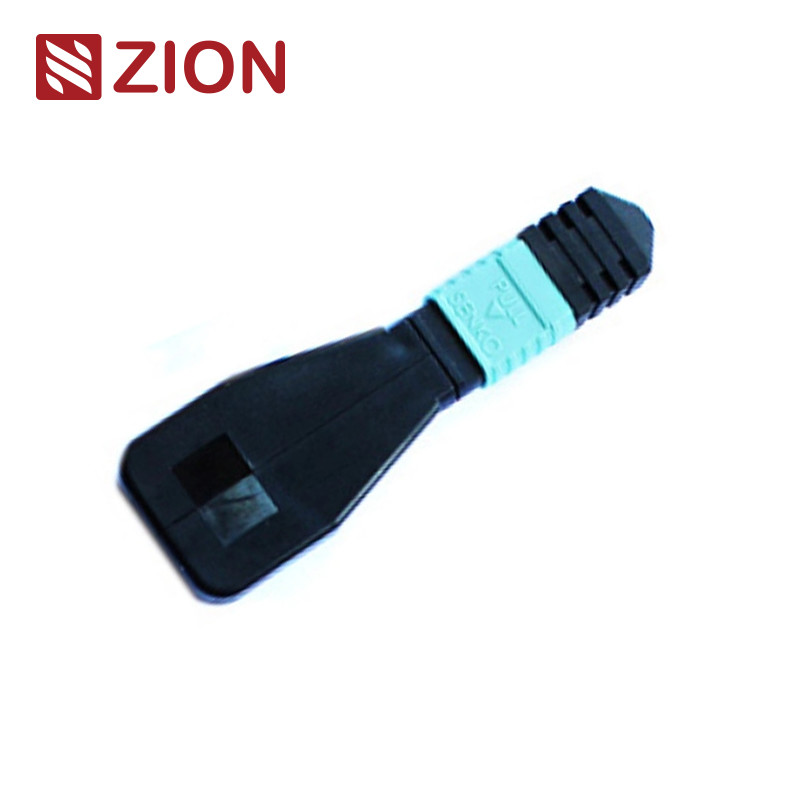

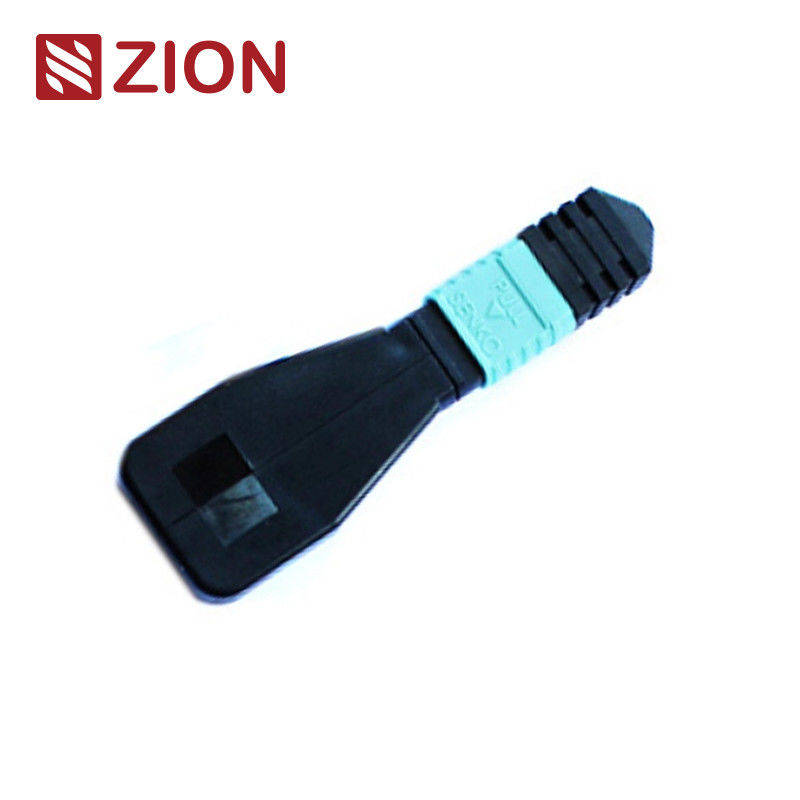

وحدة / كابل إرجاع ضوئي من الألياف الضوئية MTP OM3 بـ 8F

يحتوي الإرجاع الحلقي MTP على وصلات ألياف MTP مُهيئة في ترتيب إرجاع حلقي، مع انتهاء كلا طرفي الألياف في موصل MTP لإنشاء مسار بصري داخل نفس الموصل. يتيح ذلك اختبار قدرة إطلاق الجهاز وحساسية المستقبل، خاصة في اتصالات شبكات 40/100G. من خلال إعادة الإشارات إلى المصدر، يمكن تحديد المشكلات المحتملة المختلفة، مما يسمح بالاختبار والتقييم الفعال للمكونات أو الواجهات الفردية داخل شبكات الألياف الضوئية.

تتوفر الإرجاعات الحلقية للألياف الضوئية في تكوينات متعددة لاستيعاب موصلات MTP ذات 8 نوى و 12 نواة و 24 نواة مع ترتيبات ألياف مختلفة لإجراء اختبار شامل للمنافذ. تتحقق وحدة الإرجاع الحلقي للألياف MTP بـ 8F وتختبر أجهزة الإرسال والاستقبال بواجهات MTP، وتحديدًا أجهزة 40GBASE-SR4/CSR4 QSFP+. يدعم إصدار 12F أجهزة 40GBASE-SR4 QSFP+ أو 100GBASE-SR4، بينما تم تصميم إصدار 24F لأجهزة 100GBASE-SR10 CXP/CFP.

توفر وحدات الإرجاع الحلقي MTP إشارات حلقية لاختبار وظائف الإرسال والاستقبال، وتستخدم على نطاق واسع في بيئات الاختبار خاصة داخل شبكات البصريات المتوازية 40G و 100G. تربط الإرجاعات الحلقية مواضع الإرسال (TX) والاستقبال (RX) لواجهات جهاز الإرسال والاستقبال MTP. تسهل هذه الوحدات وتسرع اختبار فقدان الإدخال (IL) لقطاعات الشبكة الضوئية عند توصيلها بجذوع MTP وأسلاك التصحيح.

تقدم OMC مجموعة شاملة من تجميعات الإرجاع الحلقي للألياف الضوئية MTP لاختبار الحرق والتحقق من مكونات وأنظمة شبكة MTP. تختبر هذه التجميعات بشكل فعال قدرة جهاز الإرسال وحساسية جهاز الاستقبال لمتطلبات الاتصالات السلكية واللاسلكية واتصالات البيانات، وهي معبأة في أغلفة مدمجة لتحقيق أقصى كثافة في التطبيقات عالية الكثافة.

مرجع MTP أحادي الوضع: EIA/TIA-604-5
تفاصيل غلاف MTP أحادي الوضع:
• SM APC: موصلات خضراء + حذاء أسود (MTP قياسي الفقد)
• SM APC: موصلات صفراء + حذاء أسود (MTP فائق منخفض الفقد)

مرجع MTP متعدد الأوضاع: EIA/TIA-604-5
تفاصيل غلاف MTP متعدد الأوضاع:
• OM1 & OM2 PC: موصلات بيج + حذاء أسود (MTP قياسي الفقد)
• OM3 & OM4 PC: موصلات أكوا + حذاء أسود (MTP قياسي ومنخفض للغاية)
• OM3 & OM4 PC: موصلات بنفسجي هيذر + حذاء أسود (MTP قياسي الفقد)

يتضمن اختبار الإرجاع الحلقي إرسال إشارة من جهاز اتصال وإعادتها إلى نفس الجهاز للتحقق من الأداء الوظيفي السليم أو استكشاف أخطاء عقد الشبكة المعيبة وإصلاحها. بالنسبة لاختبار الإرجاع الحلقي للألياف الضوئية، تتحقق الإرجاعات الحلقية الضوئية من الموثوقية التشغيلية للأجهزة. باستخدام كابلات أو وحدات الإرجاع الحلقي للألياف الضوئية لنقل البيانات، يتم تدوير الإشارة المنبعثة من الجهاز من منفذ الإرسال (Tx) مرة أخرى إلى منفذ الاستقبال (Rx) لنفس المكون.

يستخدم اختبار الإرجاع الحلقي للألياف الضوئية بشكل شائع للتحقق من أجهزة الإرسال والاستقبال بالألياف الضوئية. نظرًا لأن أجهزة الإرسال والاستقبال تحتوي على منافذ منفصلة لاستقبال وإرسال إشارات الضوء، فإن اختبار هذه المنافذ أمر ضروري للصيانة واستكشاف الأخطاء وإصلاحها. تقوم عملية الاختبار بتوجيه إشارة الليزر من منفذ جهاز الإرسال مرة أخرى إلى منفذ جهاز الاستقبال، ثم تقارن النمط المرسل بالنمط المستلم للتأكد من أنهما متطابقان وخاليان من الأخطاء.

عند تحديد إرجاع حلقي لجهاز إرسال واستقبال، ضع في اعتبارك نوع الموصل ونوع التلميع ونوع الكابل. يتم تلخيص دليل الاختيار لوحدات جهاز الإرسال والاستقبال شائعة الاستخدام في الجداول التالية.

يوفر هذا الدليل خيارات إرجاع حلقي للألياف محددة لأجهزة الإرسال والاستقبال بالألياف الضوئية شائعة الاستخدام. بالنسبة لوحدات جهاز الإرسال والاستقبال غير المذكورة هنا، يمكن تحديد الإرجاعات الحلقية المناسبة من خلال فهم نوع الواجهة ومتطلبات الاتصال المادي ونوع الكابل.

يتم تعبئة كابلات الألياف الضوئية هذه في عبوات يسهل التعامل معها ومحمية جيدًا مع وضع علامات OMC كمعيار. تشمل أحجام الكرتون المتوفرة 34×22×15 سم و 44×34×24 سم و 54×39×34 سم. يعتمد الكرتون المحدد المستخدم على كمية البضائع المطلوبة. تتوفر خيارات التعبئة والتغليف المخصصة.
