12 ألياف MTP OM3 وحدة الحلقة الضوئية / كابل
معلومات عن منتجات زايون
(شفرة (زايون ZCM2126HXA1

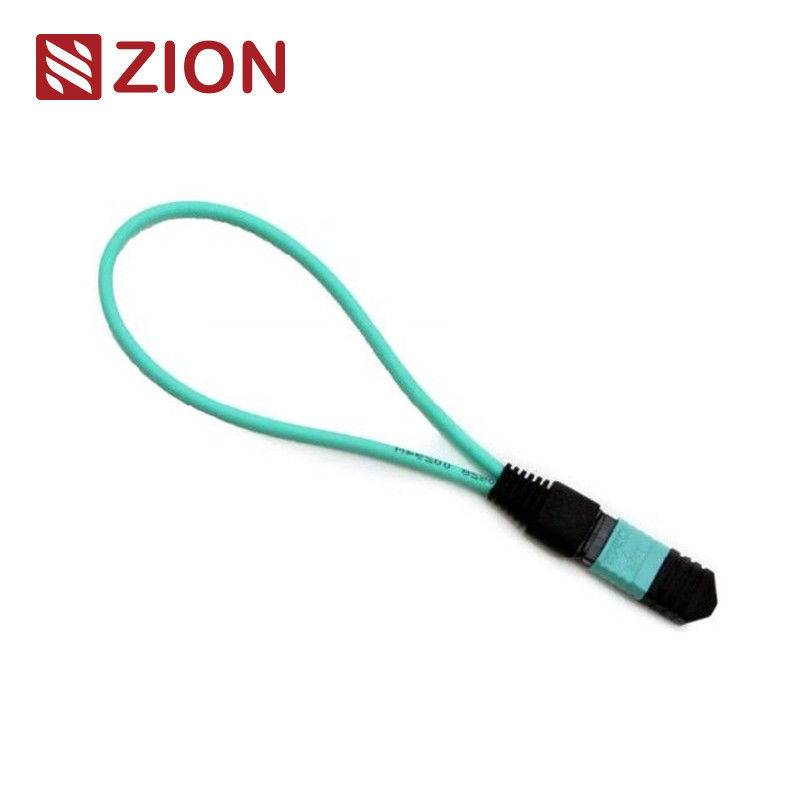

الوصف:12F MTP OM3 وحدة الحلقة الخلفية للألياف البصرية / كابل
يحتوي MTP loopback على كابل الألياف الضوئية MTP تم تكوينه في ترتيب loopback ، مع انتهاء كلا الطرفين في رابط MTP لإنشاء مسار ضوئي مستمر داخل نفس المرفق.هذا التكوين يتيح اختبار قدرة إطلاق الجهاز وحساسية الاستقبال، وخاصة في الاتصالات الشبكة 40/100G.يساعد على تحديد ظواهر الشبكة المختلفة ويسهل اختبار وتقييم فعال للمكونات الفردية أو الواجهات داخل شبكات الألياف الضوئية.
متوفرة في تكوينات متعددة من الألياف الضوئية تستوعب موصلات MTP ذات 8 نواة و 12 نواة و 24 نواة لتتناسب مع متطلبات منفذ الاختبار المختلفة.تتيح وحدة 12F MTP Fiber Loopback بشكل خاص التحقق والاختبار من أجهزة الاستقبال التي تتميز بواجهات MTP لأجهزة 40GBASE-SR4 QSFP + أو 100GBASE-SR4.
توفر وحدات MTP Loopback إشارات دائرية لاختبار وظائف الإرسال والاستقبال ، وتستخدم على نطاق واسع في بيئات الاختبار ، وخاصة في شبكات البصريات المتوازية 40G و 100G. Loopbacks connect Transceiver (TX) and Receiver (RX) positions of MTP transceiver interfaces and can facilitate insertion loss testing of optical network segments when connected to MTP trunks and patch leads.
المعايير الصناعية للموصلات
الوضع الفردي لـ MTP
الإشارة:تقييم التأثير الإيجابي/TIA-604-5
تفاصيل السكن:
• SM APC: الاتصالات الخضراء + البوت الأسود (MTP الخسارة القياسية)
• SM APC: الاتصالات الصفراء + الحذاء الأسود (MTP الخسارة المنخفضة للغاية)
MTP متعددة الأوضاع
الإشارة:تقييم التأثير الإيجابي/TIA-604-5
تفاصيل السكن:
• أجهزة الكمبيوتر OM1 و OM2: الموصلات البيج + الحذاء الأسود (MTP الخسارة القياسية)
• أجهزة الكمبيوتر OM3 و OM4: وصلات Aqua + حذاء أسود (MTP القياسية والفائقة منخفضة الخسارة)
• أجهزة الكمبيوتر OM3 و OM4: موصلات Heather Violet + بدلة سوداء (MTP الخسارة القياسية)
- تلبي معايير IEC IEC-61754-7؛ IEC61755، Telcordia GR-1435-CORE، JIS C5982؛ TIA-604-5 ((FOCIS5) متوافقة
- الكابلات المهيكلة حسب TIA-568-C
- متوافق مع قناة الألياف 10G
- 40G و 100G IEEE 802.3 متوافقة
المواصفات البصرية
| نوع الألياف | وضع واحد |
| قطر الألياف | 9/125μm |
| خسارة الإدراج | SM ((G657A1) < 1.0dB |
| خسارة العائد | SM > 50dB |
| اختبار الإدخال والسحب | أكثر من 600 مرة ، IL < 0.5dB |
| درجة حرارة العملية | -40°C إلى +80°C |
اختبار الحلقة الخلفية للألياف البصرية
يشتمل اختبار الحلقة على إرسال إشارة من جهاز اتصالات وإعادته إلى نفس الجهاز للتحقق من الوظائف الصحيحة أو حل مشكلات عقد الشبكة المعيبة.لاختبار الحلقة الخلفية للألياف البصرية، الحلقات البصرية تحقق من موثوقية تشغيل الأجهزة عن طريق توجيه الإشارة المنبعثة من نهاية الإرسال (Tx) إلى نهاية الاستقبال (Rx) لنفس المكون.
التطبيقات
يستخدم اختبار الحلقة الخلفية للألياف الضوئية عادةً لفحص أجهزة الاستقبال الضوئية. نظرًا لأن أجهزة الاستقبال لديها منافذ منفصلة لاستقبال وإرسال إشارات الضوء ، فإن اختبار الحلقة الخلفية للألياف الضوئية يستخدم بشكل عام في اختبار أجهزة الاستقبال الضوئي.اختبار هذه الموانئ أمر ضروري للصيانةعملية الاختبار توجيه إشارة الليزر من منفذ الإرسال مرة أخرى إلى منفذ الاستقبال، ثم مقارنة الأنماط المرسلة والمستلمة لضمان أنها متطابقة وخالية من الأخطاء.
- مكونة من 40G أو 100G MPO/MTP
- تستخدم لاختبار القدرة على الإرسال وحساسية المستقبل لمعدات شبكة الألياف الضوئية
قواعد تسمية ومعلومات تأكيد الترتيب
القطبية (مواءمة القناة)
دليل اختيار جهاز الاستقبال
عند اختيار حلقة للجهاز الإرسالي المحدد، ضع في اعتبارك نوع الموصول، ونوع البوليش، ونوع الكابل. توفر الجداول التالية إرشادات الاختيار لوحدات الإرسال المستخدمة عادة.
يغطي هذا الدليل خيارات حلقة الألياف المحددة لمستقبلات الألياف الضوئية الشائعة الاستخدام. بالنسبة للوحدات غير المذكورة ، يمكن تحديد الاختيار من خلال فحص نوع الواجهة ، والاتصال المادي ،ومواصفات نوع الكابل.
صهيون للاتصالات MPO/MTP منتجات لوبباك الألياف البصرية
نماذج MPO / MTP Loopback الشائعة:
7236013 ZCM1111HXA: 8F MPO SM وحدة الحلقة الضوئية / كابل
7236014 ZCM1121HXA: 12F MPO SM وحدة الحلقة الضوئية / كابل
7236015 ZCM1141HXA: 24F MPO SM وحدة / كابل لوبباك الألياف الضوئية
7236016 ZCM1116HXA: 8F MPO OM3 وحدة / كابل Loopback الألياف الضوئية
7236026 ZCM2126HXA: 12F MTP OM3 وحدة حلقة الألياف البصرية / كابل
7236027 ZCM2146HXA: 24F MTP OM3 وحدة / كابل لوبباك الألياف البصرية
7236028 ZCM2117HXA: 8F MTP OM4 وحدة / كابل Loopback الألياف الضوئية
7236029 ZCM2127HXA: 12F MTP OM4 وحدة الحلقة الضوئية / كابل
7236030 ZCM2147HXA: 24F MTP OM4 وحدة / كابل Loopback الألياف الضوئية
التعبئة
يتم تعبئة كابلات الألياف الضوئية في عبوات سهلة التعامل ومحمية جيدًا تحمل علامات ومشاركة من OMC بشكل افتراضي. تتضمن أحجام الكرتون القياسية 34 × 22 × 15 سم و 44 × 34 × 24 سم و 54 × 39 × 34 سم.اختيار الكرتون يعتمد على كمية الطلبخيارات التعبئة والتغليف المخصصة متاحة.
