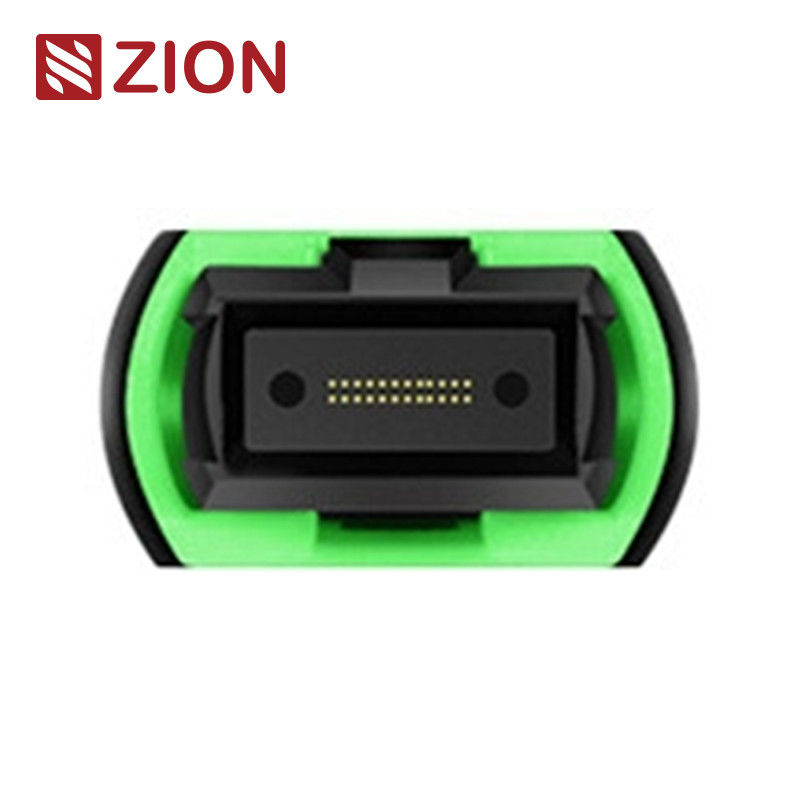

24 الألياف MTP OM3 وحدة الحلقة العاكسة للألياف البصرية / كابل
تم تصميم 24F MTP OM3 Fiber Optic Loopback Module / Cable لاختبار وتحقق من معدات الشبكة عالية السرعة في تطبيقات 40G و 100G.
رمز صهيون ووصفه
رمز (زايون) ZCM2146HXA1
صهيون وصف: 24F MTP OM3 وحدة حلقة الألياف البصرية / كابل
يحتوي MTP loopback على كابل الألياف الضوئية مع انتهاء الطرفين في موصل MTP ، مما يخلق مسار إشارة متداول داخل نفس المرفق.هذا يتيح اختبار قدرة إطلاق الجهاز واستقبال الحساسية، وخاصة في الاتصالات الشبكة 40/100G.يساعد على تحديد العديد من المشاكل المحتملة ويوفر اختبارًا وتقييمًا فعالًا للمكونات الفردية أو الواجهات على شبكات الألياف الضوئية.
متوفرة في تكوينات مختلفة بما في ذلك موصلات MTP ذات 8 نواة و 12 نواة و 24 نواة مع تكوينات مختلفة للألياف لاستيعاب متطلبات منفذ الاختبار المختلفة.
قدرات التطبيق
- وحدة 8F MTP Fiber Loopback: التحقق واختبار أجهزة الاستقبال مع واجهة MTP - أجهزة 40GBASE-SR4 / CSR4 QSFP +
- وحدة 12F MTP Fiber Loopback: التحقق واختبار أجهزة الاستقبال مع واجهة MTP - أجهزة 40GBASE-SR4 QSFP + أو 100GBASE-SR4
- 24F MTP Fiber Loopback Module: التحقق واختبار أجهزة الإرسال والاستقبال مع واجهة MTP - أجهزة CXP / CFP 100GBASE-SR10
توفر وحدات MTP Loopback إشارات حلقة لاختبار وظائف الإرسال والاستقبال ، وتستخدم على نطاق واسع في بيئات الاختبار خاصة للشبكات البصرية المتوازية 40G و 100G.وهي تربط مواقع المرسلين (TX) والمستقبلين (RX) من واجهات مرسلات MTP وتسهل اختبار فقدان إدخال أجزاء الشبكة البصرية.
المعايير الصناعية للموصلات
الوضع الفردي لـ MTP
الإشارة: EIA/TIA-604-5
تفاصيل المقصورة: SM APC: الموصولات الخضراء + الحذاء الأسود (MTP الخسارة القياسية)
SM APC: الاتصالات الصفراء + الحذاء الأسود (MTP الخسارة المنخفضة للغاية)
MTP متعددة الأوضاع
الإشارة: EIA/TIA-604-5
تفاصيل السكن:
- أجهزة الكمبيوتر OM1 و OM2: الموصلات البيج + الحذاء الأسود (MTP الخسارة القياسية)
- أجهزة الكمبيوتر OM3 و OM4: وصلات Aqua + حذاء أسود (MTP القياسية والفائقة منخفضة الخسارة)
- أجهزة الكمبيوتر OM3 و OM4: موصلات Heather Violet + بدلة سوداء (MTP الخسارة القياسية)
معايير الامتثال
- تلبي معيار IEC IEC-61754-7; IEC61755
- تتوافق مع Telcordia GR-1435-CORE
- تتوافق مع JIS C5982 ؛ TIA-604-5 (FOCIS5)
- الكابلات المهيكلة حسب TIA-568-C
- متوافق مع قناة الألياف 10G
- 40G و 100G متوافقة مع IEEE 802.3
المواصفات البصرية
| نوع الألياف | وضع واحد |
| قطر الألياف | 9/125um |
| خسارة الإدراج | SM (G657A1) < 1.0dB |
| خسارة العائد | SM > 50dB |
| اختبار الإدخال والسحب | أكثر من 600 مرة ، IL < 0.5dB |
| درجة حرارة العملية | -40°C إلى +80°C |
اختبار الحلقة الخلفية للألياف البصرية
يُرسل اختبار الحلقة إشارة من جهاز اتصال ويعيدها إلى الحلقة لتحديد الوظائف الصحيحة أو حل مشكلات عقد الشبكة المعيبة.الحلقات البصرية تحقق من موثوقية التشغيل للأجهزة عن طريق توجيه الإشارة المنبعثة من نهاية الإرسال (Tx) إلى نهاية الاستقبال (Rx) لنفس المكون.
تطبيقات عملية
يستخدم اختبار الحلقة الخلفية للألياف الضوئية عادةً لفحص أجهزة الاستقبال الضوئية. نظرًا لأن أجهزة الاستقبال لديها منافذ منفصلة لاستقبال وإرسال الإشارات ، فإن اختبار الحلقة الخلفية للألياف الضوئية يستخدم بشكل عام لفحص أجهزة الاستقبال الضوئية.يقدم اختبار loopback طريقة مريحة لصيانة جهاز الاستقبالتقوم عملية الاختبار بمقارنة الأنماط المرسلة مع الأنماط المستلمة لضمان أنها متطابقة وخالية من الأخطاء.
- مكونة من 40G أو 100G MPO/MTP
- اختبار القدرة على الإرسال وحساسية المستقبل لمعدات شبكة الألياف البصرية
قواعد تسمية ومعلومات تأكيد الترتيب
رابط وقناة الألياف
القطبية (مواءمة القناة)
دليل اختيار أجهزة الإرسال والاستقبال المحددة
عند اختيار حلقة للجهاز الإرسالي ، ضع في اعتبارك نوع المكونات ، ونوع البولندي ، ونوع الكابل. توفر الجداول التالية إرشادات اختيار وحدات الإرسال المستخدمة عادة.
المنتجات الساخنة MPO/MTP الألياف الضوئية Loopback صهيون الاتصالات
7236013 ZCM1111HXA
8F MPO SM وحدة الحلقة الخلفية للألياف البصرية / كابل
7236014 ZCM1121HXA
12F MPO SM وحدة/كابل لفت الألياف الضوئية
7236015 ZCM1141HXA
24F MPO SM وحدة الحلقة الخلفية للألياف البصرية / كابل
7236016 ZCM1116HXA
8F MPO OM3 وحدة الحلقة الخلفية للألياف الضوئية / كابل
7236017 ZCM1126HXA
12F MPO OM3 وحدة الحلقة الخلفية للألياف البصرية / كابل
7236018 ZCM1146HXA
24F MPO OM3 وحدة الحلقة الخلفية للألياف البصرية / كابل
7236019 ZCM1117HXA
8F MPO OM4 وحدة الحلقة الخلفية للألياف البصرية / كابل
7236020 ZCM1127HXA
12F MPO OM4 وحدة الحلقة الخلفية للألياف البصرية / كابل
7236021 ZCM1147HXA
24F MPO OM4 وحدة الحلقة الخلفية للألياف البصرية / كابل
التعبئة
هذه الحزمة من كابلات الألياف الضوئية مصممة لسهولة التعامل والحماية المثلى، وسميت وملموزة من قبل OMC كـ افتراضية.
الأحجام القياسية للكرتون:
- 34 × 22 × 15 سم
- 44 × 34 × 24 سم
- 54 × 39 × 34 سم
خيار الكرتون يعتمد على كمية الطلب. خيارات التعبئة والتغليف المخصصة المتاحة.
خدمات OEM/ODM
تشمل خيارات التخصيص:
- لون الكابل، نص الطباعة، مادة سترة الكابل
- خيارات لون الجهاز
- علامات OEM، حلقات التعريف، ملصقات الكابلات
