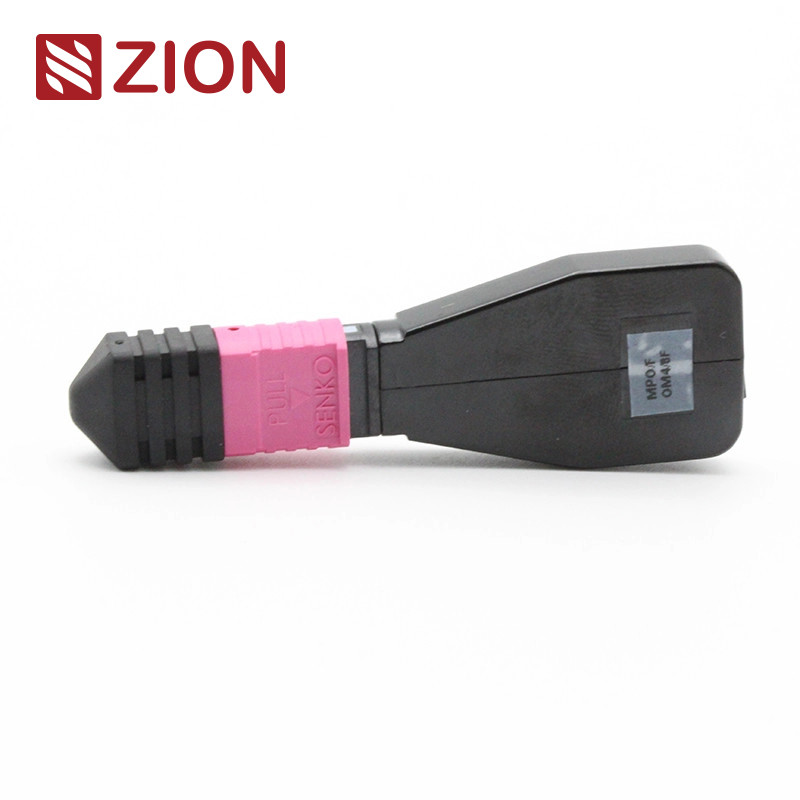

وحدة حلقة وصل الألياف الضوئية MTP OM4 بـ 8 ألياف لاختبار شبكات 40/100G

يحتوي MTP loopback على مرفق MTP يوجّه كلا طرفي الألياف إلى نفس المرفق ، مما يخلق حلقة كاملة لمسار الضوء.هذا يتيح اختبار قدرة إطلاق الجهاز واستقبال الحساسية، وخاصة في الاتصالات الشبكة 40/100G.يساعد على تحديد مختلف الظواهر في الشبكة ويسمح باختبار وتقييم فعال للمكونات الفردية أو الواجهات داخل شبكات الألياف الضوئية.

متوفرة في تكوينات متعددة لاستيعاب موصلات MTP ذات 8 نواة و 12 نواة و 24 نواة مع تكوينات مختلفة من الألياف لتطابق متطلبات منفذ الاختبار.وحدة 8F MTP Fiber Loopback تتحقق وتختبر على وجه التحديد أجهزة الاستقبال مع واجهات MTP لأجهزة 40GBASE-SR4 / CSR4 QSFP +.

توفر وحدات MTP Loopback إشارات حلقة لاختبار وظائف الإرسال والاستقبال على حد سواء. يتم استخدامها على نطاق واسع في بيئات الاختبار ، وخاصة في شبكات البصريات المتوازية 40G و 100G. These loopbacks connect the Transmit (TX) and Receive (RX) positions of MTP transceiver interfaces and can facilitate insertion loss testing of optical network segments when connected to MTP trunks and patch leads.

مرجع MTP في وضع واحد:تقييم التأثير الإيجابي/TIA-604-5
تفاصيل محفظة الـ MTP:
• SM APC: الاتصالات الخضراء + البوت الأسود (MTP الخسارة القياسية)
• SM APC: الاتصالات الصفراء + الحذاء الأسود (MTP منخفض الخسارة)

مرجع MTP متعدد الأوضاع:تقييم التأثير الإيجابي/TIA-604-5
تفاصيل محفظة MTP متعددة الأوضاع:
• أجهزة الكمبيوتر OM1 و OM2: الموصلات البيج + الحذاء الأسود (MTP الخسارة القياسية)
• أجهزة الكمبيوتر OM3 و OM4: وصلات Aqua + حذاء أسود (MTP القياسية والمنخفضة الخسارة فائقة)
• أجهزة الكمبيوتر OM3 و OM4: موصلات Heather Violet + بدلة سوداء (MTP الخسارة القياسية)

اختبار الحلقة يرسل إشارة من جهاز الاتصال ويعيدها إلى نفس الجهاز للتحقق من الوظائف الصحيحة أو إصلاح مشاكل عقد الشبكة المعيبة.الحلقات البصرية تحقق من موثوقية التشغيل للأجهزة عن طريق توجيه الإشارة المنبعثة من نهاية الإرسال (Tx) إلى نهاية الاستقبال (Rx) لنفس المكون.

يستخدم اختبار الحلقة الخلفية للألياف الضوئية عادة للتحقق من أجهزة الاستقبال الضوئية. نظرًا لأن أجهزة الاستقبال لديها منافذ منفصلة لاستقبال وإرسال إشارات الضوء ، فإن اختبار الحلقة الخلفية للألياف الضوئية يستخدم بشكل عام لتحقيق إشارات الإرسال الضوئي.يقدم اختبار loopback الطريقة الأكثر ملاءمة لصيانة جهاز الاستقبالعملية الاختبار توجيه إشارة الليزر من منفذ الإرسال مرة أخرى إلى منفذ الاستقبال، ثم مقارنة الأنماط المرسلة والمستلمة لضمان أنها متطابقة وخالية من الأخطاء.

عند اختيار حلقة للجهاز الإرسالي ، ضع في اعتبارك نوع المكونات ، ونوع البولندي ، ونوع الكابل. توفر الجداول التالية إرشادات اختيار وحدات الإرسال المستخدمة عادة.

يتم تعبئة كابلات الألياف الضوئية هذه في عبوات سهلة التعامل ومحمية جيدًا ملصقة ومرمجة من قبل OMC كمعيار. تتضمن أحجام الكرتون المتاحة 34 × 22 × 15 سم ، 44 × 34 × 24 سم ، و 54 × 39 × 34 سم.اختيار الكرتون يعتمد على كمية الطلبخيارات التعبئة والتغليف المخصصة متاحة.
