تم تصميم سلك تصحيح الألياف 12F MPO (MTP) -MPO (MTP) من أجل 40G QSFP + SR4
40G QSFP + CSR4 و 100G QSFP28 SR4 اتصالات مباشرة ومركز بيانات عالي الكثافة
| الكود الصهيوني | وصف صهيون | |||||||

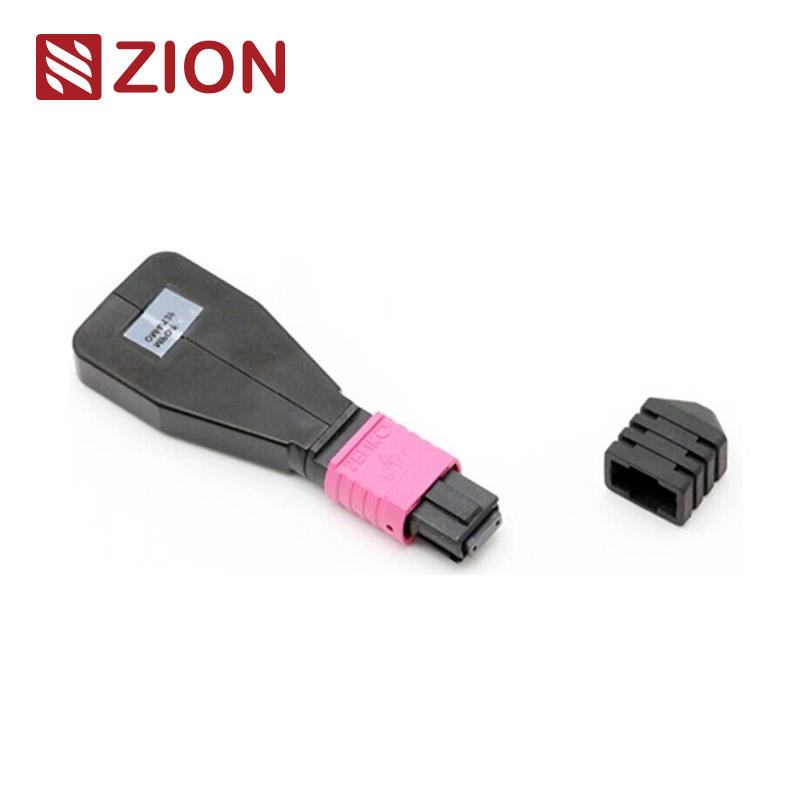

| ZCM2147HXA1 | 24F MTP OM4 وحدة / كابل استرجاع الألياف البصرية | |||||||
| تحتوي حلقة MTP على خط قفز الحلقة الخلفية MTP في LOOPBACK ، وتضع طرفي الألياف في موصل MTP لتحقيق مسار الضوء في نفس الموصل.يمكن لسعة الإطلاق وحساسية الاستقبال للجهاز ، خاصة في اتصالات شبكة 40 / 100G ، تحديد العديد من الظواهر المحتملة عن طريق إرجاع الإشارات لتحقيق اختبار وتقييم فعالين لواجهة coMTPnent أو واجهة واحدة على شبكة الألياف. | ||||||||
| هناك العديد من التكوينات لدائرة الألياف الضوئية ، والتي يمكن أن تستوعب موصل MTP ثماني النواة و 12 نواة و 24 نواة والعديد من تكوينات الألياف الليفية للتكيف مع المنفذ في الاختبار .8 F MTP Fiber Loopback Module يسمح بالتحقق من أجهزة الإرسال والاستقبال واختبارها تتميز بواجهة MTP - أجهزة 40GBASE-SR4 / CSR4 QSFP +.تسمح وحدة استرجاع الألياف 12F MTP بالتحقق والاختبار من أجهزة الإرسال والاستقبال التي تتميز بواجهة MTP - أجهزة 40GBASESR4 QSFP + أو 100GBASE-SR4.تسمح وحدة استرجاع الألياف 24F MTP بالتحقق والاختبار من أجهزة الإرسال والاستقبال التي تتميز بواجهة MTP - أجهزة 100GBASESR10 CXP / CFP. | ||||||||
| توفر وحدات MTP Loopback إشارة حلقية لاختبار وظائف الإرسال والاستقبال.تستخدم على نطاق واسع في بيئة الاختبار خاصة في شبكات البصريات المتوازية 40 و 100G.تم تصميم Loopbacks لربط أجهزة الإرسال والاستقبال (TX) ومواقع الاستقبال (RX) لواجهات أجهزة الإرسال والاستقبال MTP.يمكن أن تسهل استرجاع MTP وتسريع اختبار IL لقطاعات الشبكات الضوئية عن طريق توصيلها بجذوع MTP / خيوط التصحيح. | ||||||||
| تقدم OMC مجموعة من تجميعات استرجاع الألياف البصرية MTP من أجل النسخ والاختبار لشبكات وأنظمة MTP الخاصة بشبكة MTP.تُستخدم تجميعات استرجاع MTP هذه لاختبار قدرة المرسل وحساسية جهاز الاستقبال لمعدات الشبكة بشكل فعال ، لا سيما بالنسبة لمتطلبات الاتصالات والبيانات.يتم تعبئتها في غلاف مضغوط لأعلى كثافة متاحة لهذه التطبيقات. | ||||||||
المعيار الصناعي للموصلات:
| موصل | مرجع | تفاصيل السكن | ||||||
| وضع فردي MTP | EIA / TIA-604-5 | SM APC: موصلات خضراء + التمهيد الأسود (Standard Loss MTP) SM APC: موصلات صفراء + التمهيد الأسود (MTP منخفض الخسارة للغاية) |
||||||
| MTP المتعدد | EIA / TIA-604-5 | OM1 & OM2 PC: موصلات بيج + التمهيد الأسود (Standard Loss MTP) كمبيوتر OM3 و OM4: موصلات Aqua + التمهيد الأسود (قياسي وفائق الخسارة المتوسطة MTP) كمبيوتر OM3 و OM4: موصلات Heather Violet + التمهيد الأسود (خسارة قياسية MTP) |
||||||
| يفي بمعيار IEC IEC-61754-7 ؛IEC61755 ، Telcordia GR-1435-CORE ، JIS C5982 ؛الكابلات الهيكلية المتوافقة مع TIA-604-5 (FOCIS5) وفقًا لـ TIA-568-C | ||||||||
| 10G متوافقة مع القنوات الليفية | ||||||||
| 40 جرام و 100 جرام IEEE 802.3 |
تفاصيل المواد
المواصفات البصرية:
| غرض | معامل | |||||||
| نوع الألياف | متعدد | |||||||
| قطر الألياف | 50 / 125um ، 62.5 / 125um | |||||||
| فقدان الإدراج | مم＜1.0 ديسيبل | |||||||
| تعويض الخساره | مم＞25 ديسيبل | |||||||
| اختبار الإدراج والسحب | فوق 600 مرة ، إيل＜0.5 ديسيبل | |||||||
| درجة حرارة التشغيل | -40℃~ +80℃ | |||||||
اختبار استرجاع الألياف البصرية:
| عادةً ما يكون اختبار الاسترجاع اختبارًا يتم فيه إرسال إشارة من جهاز اتصال وإعادتها مرة أخرى إلى الجهاز كطريقة لتحديد ما إذا كان يعمل بشكل جيد أو كطريقة لاستكشاف عقدة معيبة في الشبكة وإصلاحها.بالنسبة لاختبار استرجاع الألياف البصرية ، يتم استخدام الاسترجاع البصري للتحقق من الموثوقية التشغيلية للجهاز.باستخدام كبل استرجاع الألياف البصرية أو وحدة استرجاع الألياف البصرية لنقل البيانات ، يتم تكرار الإشارة المنبعثة من الجهاز من نهاية الإرسال (Tx) للمكون النشط إلى نهاية الاستقبال (Rx) لنفس المكون. |
طلب:
| عندما يتعلق الأمر بالتطبيق العملي ، غالبًا ما يتم استخدام اختبار استرجاع الألياف الضوئية لفحص أجهزة إرسال واستقبال الألياف البصرية.نظرًا لأن جهاز الإرسال والاستقبال يحتوي على منفذين لاستقبال الإشارة الضوئية وإرسالها ، فمن الضروري اختبار المنافذ لمعرفة ما إذا كانت لا تزال قيد التشغيل.وبالتالي ، فإن اختبار استرجاع الألياف الضوئية هو الطريقة الأكثر ملاءمة لصيانة جهاز الإرسال والاستقبال.تتم عملية الاختبار عن طريق توجيه إشارة الليزر من منفذ جهاز الإرسال إلى منفذ جهاز الاستقبال.ثم تتم مقارنة النمط المرسل بالنمط المستقبَل للتأكد من أنهما متطابقان ولا يوجد بهما خطأ. | ||||||||
| بالتوازي مع 40G أو 100G MTP / MTP واجهة الإرسال والاستقبال | ||||||||
| يمكن استخدام وحدة الاسترجاع لاختبار قدرة الإرسال وحساسية جهاز الاستقبال لمعدات شبكة الألياف البصرية. |
قواعد التسمية ومعلومات تأكيد الطلب:
| موصل | القناة الليفية | |||||||
قطبية (قناة محاذاة)
أيهما تختار لجهاز الإرسال والاستقبال المحدد؟
| بالنظر إلى الميزات المشتركة لجهاز الإرسال والاستقبال والاسترجاع ، يجب أن نفكر في نوع الموصل ونوع التلميع ونوع الكبل عند اختيار استرجاع لجهاز الإرسال والاستقبال.يتم تلخيص دليل الاختيار لبعض وحدات جهاز الإرسال والاستقبال الأكثر استخدامًا في الجداول التالية. | ||||||||
| الجدول 1: خيارات الاسترجاع لأجهزة الإرسال والاستقبال 10G SFP + | ||||||||
| نموذج | نوع الواجهة | نوع الكابل | الاسترجاع المناسب | |||||
| 10GBASE-USR | LC دوبلكس (كمبيوتر) | MMF | استرجاع الألياف متعدد الأوضاع LC / UPC المزدوج | |||||
| 10GBASE-ريال سعودي | LC دوبلكس (UPC) | MMF | ||||||
| 10GBASE-LR | LC دوبلكس (UPC) | MMF | ||||||
| 10GBASE-ER | LC دوبلكس (UPC) | SMF | الألياف أحادية الوضع LC / UPC المزدوجة استرجاع |
|||||
| 10GBASE-ZR | LC دوبلكس (كمبيوتر) | SMF | ||||||
| الجدول 2: خيارات الاسترجاع لأجهزة الإرسال والاستقبال 40G QSFP + |
| نموذج | نوع الواجهة | نوع الكابل | الاسترجاع المناسب | |||||
| 40 جيجا بايت- CSR4 | MTP / MTP (UPC) | MMF | ألياف 8/12 MTP / UPC Multimode Fiber استرجاع |
|||||
| 40 جيجا بايت - SR4 | MTP / MTP (UPC) | MMF | ||||||
| 40 جيجا بايت- PLRL4 | MTP / MTP (APC) | SMF | 8/12 ألياف MTP / APC أحادية الوضع لاسترجاع الألياف | |||||
| 40 جيجا بايت- PLR4 | MTP / MTP (APC) | SMF | ||||||
| 40 جيجا بايت- LR4 | LC دوبلكس (كمبيوتر) | SMF | الألياف أحادية الوضع LC / UPC المزدوجة استرجاع |
|||||
| 40 جيجا بايت - LR4L | LC دوبلكس (UPC) | SMF | ||||||
| 40 جيجا بايت- ER4 | LC دوبلكس (UPC) | SMF | ||||||
| 40 جيجا بايت- LX4 | LC دوبلكس (UPC) | MMF / SMF | LC / UPC مزدوج متعدد / مفرد | |||||
| الجدول 3: خيارات الاسترجاع لأجهزة الإرسال والاستقبال 100G QSFP28 |
| نموذج | نوع الواجهة | نوع الكابل | الاسترجاع المناسب | |||||
| 100 جيجا بايت - SR4 | MTP / MTP (UPC) | MMF | ألياف 8/12 MTP / UPC Multimode Fiber استرجاع |
|||||
| 100 جيجا بايت-PSM4 | MTP / MTP (APC) | SMF | 8/12 ألياف MTP / APC أحادية الوضع لاسترجاع الألياف | |||||
| 100 جيجا بايت - LR4 | LC دوبلكس (كمبيوتر) | SMF | الألياف أحادية الوضع LC / UPC المزدوجة استرجاع |
|||||
| الجدول 4: خيارات الاسترجاع لأجهزة الإرسال والاستقبال CFP |
| نموذج | نوع الواجهة | نوع الكابل | الاسترجاع المناسب | |||||
| 40GBASE-SR4 CFP | MTP / MTP (UPC) | MMF | ألياف 8/12 MTP / UPC Multimode Fiber استرجاع |
|||||
| 40GBASE-LR4 CFP | SC دوبلكس (UPC) | SMF | SC / UPC الألياف أحادية الوضع استرجاع |
|||||
| 40GBASE-FR CFP | SC دوبلكس (UPC) | SMF | ||||||
| 100 جيجا بايت - LR4 CFP | SC Duplex (PC / UPC) | SMF | ||||||
| 100GBASE-ER4 CFP | SC Duplex (PC / UPC) | SMF | ||||||
| 100 جيجا بايت - SR4 CFP | MTP / MTP (UPC) | MMF | 24 ألياف MTP / UPC Multimode Fiber استرجاع |
|||||
خاتمة
| يناقش هذا المنشور خيارات استرجاع الألياف المحددة لبعض أجهزة إرسال واستقبال الألياف البصرية الأكثر استخدامًا.بالنسبة لوحدات جهاز الإرسال والاستقبال الأخرى غير المذكورة في هذا المنشور ، يمكننا أيضًا معرفة كيفية اختيار استرجاع مناسب لها من خلال الحصول على تفاصيل حول نوع الواجهة والاتصال المادي ونوع الكابل. |
