موصل MPO هو نوع من موصلات الألياف.MPO (Multi-Fiber Push On) هو نوع من موصلات الألياف متعددة النواة.يستخدم نظام MPO للربط المسبق للألياف عالية الكثافة حاليًا بشكل أساسي في تطبيق البيئات عالية الكثافة لمراكز البيانات ، وتطبيق الألياف الضوئية على المبنى ، وتطبيقات الاتصال الداخلي داخل معدات الإرسال والاستقبال الضوئية مثل الجهاز البصري ، 40 جرام ، 100 جرام ، QSFP +.
يتم تمييز أنواع موصل MPO وفقًا للوائح IEC 61754-7: الأرقام الأساسية (رقم المصفوفة) ، رأس الذكر (ذكر ، أنثى) ، قطبية (كمبيوتر شخصي أو APC).
تم تحسين كبل SM 8F MPO- LC / SC / FC / ST Fanout 0.9 مم للتوصيل المباشر لبصريات 40G QSFP + PLR4 إلى 10G SFP + LR وتطبيقات مركز البيانات عالية الكثافة.تم تحسين كبل OM3 / OM4 8F MPO- LC / SC / FC / ST Fanout 0.9 مم من أجل 40G QSFP + SR4 إلى 10G SFP + SR و 100G QSFP SR4 إلى 25G SFP-25G-SR-S الاتصال المباشر وتطبيقات مركز البيانات عالية الكثافة . يتم استخدام كابل تسخير الألياف المكون من 8 للاتصال المباشر بين QSFP + إلى (4) منافذ SFP + بدون لوحات توصيل أو قنوات وسيطة بينهما.

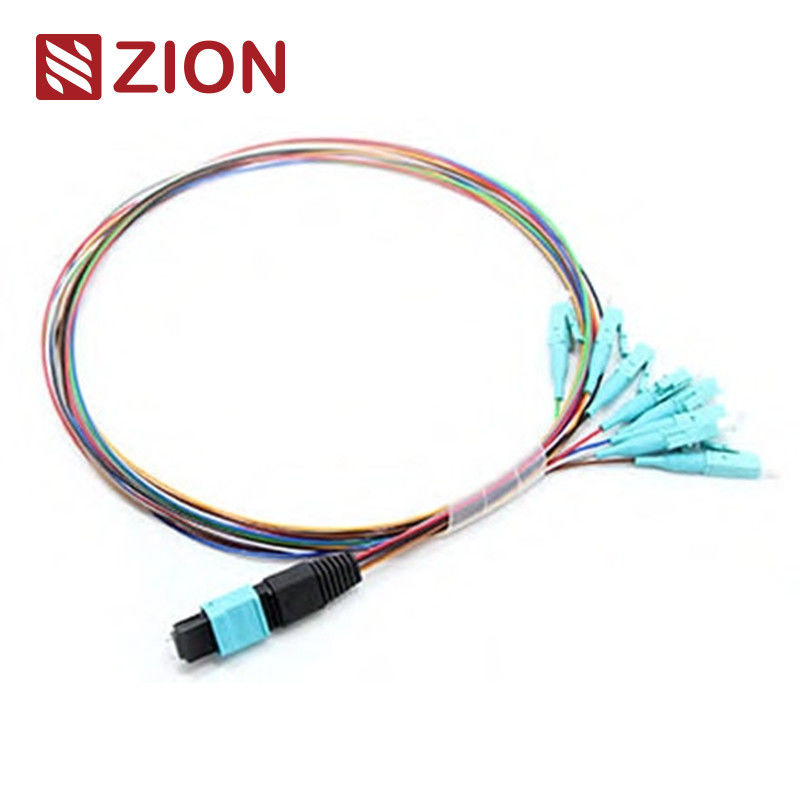

تم تصميم كابل التصحيح MPO (ذكر) -LC / SC / FC / ST بمروحة خارجية 0.9 مم 30 سم لأشرطة وحدة MPO-LC LGX منتهية بموصل MPO و LC / SC / FC / ST على كل طرف.إنه مصمم خصيصًا لترقيع الألياف عالي الكثافة في مراكز البيانات التي تحتاج إلى توفير المساحة وتقليل مشاكل إدارة الكابلات.
المعيار الصناعي للموصلات:
موصل
مرجع
تفاصيل السكن
MPO Singlemode
IEC 61754-7
SM APC: موصلات خضراء + التمهيد الأسود (خسارة قياسية MPO) SM APC: موصلات صفراء + التمهيد الأسود (خسارة فائقة منخفضة MPO)
MPO Multimode
IEC 61754-7
OM1 & OM2 PC: موصلات بيج + التمهيد الأسود (Standard Loss MPO) كمبيوتر OM3 و OM4: موصلات Aqua + التمهيد الأسود (قياسي وفائق خسارة منخفضة MPO) OM3 & OM4 PC: موصلات Heather Violet + التمهيد الأسود (خسارة قياسية MPO)
يفي بمعيار IEC IEC-61754-7 ؛IEC61755 ، Telcordia GR-1435-CORE ، JIS C5982 ؛الكابلات الهيكلية المتوافقة مع TIA-604-5 (FOCIS5) وفقًا لـ TIA-568-C
10G متوافقة مع القنوات الليفية
40 جرام و 100 جرام IEEE 802.3
المعيار الصناعي للموصلات الأخرى:
SC: TIA / EIA و FOCIS3 و GR-326.NTT-SC IEC61754-4 و JIS C5973
LC: TIA / EIA ، FOCIS10 ، GR-326 EIA / TIA-604-10 ، IEC61754-20 و JIS C5973.
FC: EIA / TIA-604-04 ، FOCIS4 ، NTT-FC ، GR-326.IEC61754-13 و JIS C5973
ST: TIA / EIA ، FOCIS2 ، GR-326.IEC61754-2 و JIS C5973 إلخ
العلب المرمزة بالألوان متاحة للتمييز بين نوع الألياف ونوع التلميع و / أو درجة الموصل
جيد في التكرار والتبادل
طلب:
جميع موصلات MPO الخاصة بشركة OMC من Senko / Nissin / Sumitomo.كابل MPO- LC / SC / FC / ST Fanout 0.9 مم هو نوع من تجميعات الكابلات عالية الكثافة التي تستخدم بشكل عام في ثلاث مناطق.
