متانة: | <0.3d تغيير نموذجي ، 200 نضوج | التبادل: | ≤0.2 ديسيبل |
---|---|---|---|
قوة الشد: | > 70N | اختبار الإدراج والسحب: | 500 مرة ، IL < 0.5dB |
درجة حرارة التشغيل (℃): | -40 إلى + 85 درجة مئوية |
الكود الصهيوني | وصف صهيون | |||||||

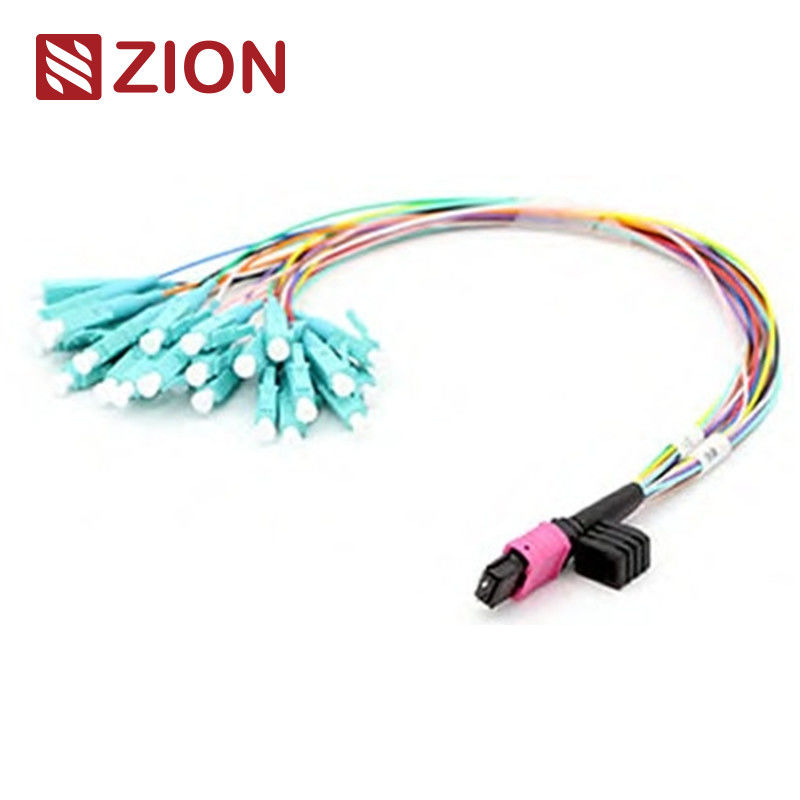

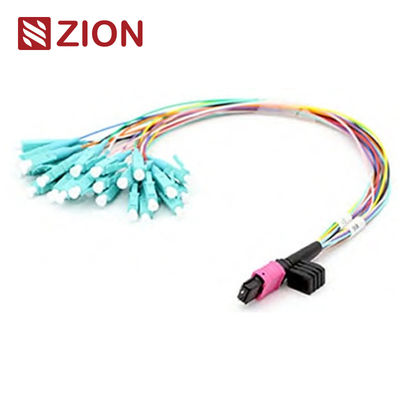

ZCM16157X | 24F MPO (ذكر) -LC Fan-out 0.9mm 30-35cm كابل التصحيح | |||||||
موصل MPO هو نوع من موصلات الألياف.MPO (Multi-Fiber Push On) هو نوع من موصلات الألياف متعددة النواة.يستخدم نظام MPO للربط المسبق للألياف عالية الكثافة حاليًا بشكل أساسي في تطبيق البيئات عالية الكثافة لمراكز البيانات ، وتطبيق الألياف الضوئية على المبنى ، وتطبيقات الاتصال الداخلي داخل معدات الإرسال والاستقبال الضوئية مثل الجهاز البصري ، 40 جرام ، 100 جرام ، QSFP +. | ||||||||
يتم تمييز أنواع موصل MPO وفقًا للوائح IEC 61754-7: الأرقام الأساسية (رقم المصفوفة) ، رأس الذكر (ذكر ، أنثى) ، قطبية (كمبيوتر شخصي أو APC). | ||||||||
تم تصميم كابل 24F MPO- LC / SC / FC / ST Fanout 0.9 مم من أجل 100GBASE-SR10 CXP / CFP Interconnect Solution و 100GBASE-LR4 ومركز البيانات عالي الكثافة.تم تحسينه لكثافة 10/40 / 100G عالية الكثافة تطبيقات مركز البيانات.يتم استخدام كابل تسخير 24 ليفي هذا لتوصيل (12) SFP + بلوحة محول MPO وجذع MPO. |
||||||||
تم تصميم كابل التصحيح MPO (ذكر) -LC / SC / FC / ST بمروحة خارجية 0.9 مم 30 سم لأشرطة وحدة MPO-LC LGX منتهية بموصل MPO و LC / SC / FC / ST على كل طرف.إنه مصمم خصيصًا لترقيع الألياف عالي الكثافة في مراكز البيانات التي تحتاج إلى توفير المساحة وتقليل مشاكل إدارة الكابلات. |
المعيار الصناعي للموصلات:
موصل | مرجع | تفاصيل السكن | ||||||
MPO Singlemode | IEC 61754-7 | SM APC: موصلات خضراء + التمهيد الأسود (خسارة قياسية MPO) SM APC: موصلات صفراء + التمهيد الأسود (خسارة فائقة منخفضة MPO) |
||||||
MPO Multimode | IEC 61754-7 | OM1 & OM2 PC: موصلات بيج + التمهيد الأسود (Standard Loss MPO) كمبيوتر OM3 و OM4: موصلات Aqua + التمهيد الأسود (قياسي وفائق خسارة منخفضة MPO) OM3 & OM4 PC: موصلات Heather Violet + التمهيد الأسود (خسارة قياسية MPO) |
يفي بمعيار IEC IEC-61754-7 ؛IEC61755 ، Telcordia GR-1435-CORE ، JIS C5982 ؛الكابلات الهيكلية المتوافقة مع TIA-604-5 (FOCIS5) وفقًا لـ TIA-568-C | ||||||||
10G متوافقة مع القنوات الليفية | ||||||||
40 جرام و 100 جرام IEEE 802.3 |
المعيار الصناعي للموصلات الأخرى:
SC: TIA / EIA و FOCIS3 و GR-326.NTT-SC IEC61754-4 و JIS C5973 | ||||||||
LC: TIA / EIA ، FOCIS10 ، GR-326 EIA / TIA-604-10 ، IEC61754-20 و JIS C5973. | ||||||||
FC: EIA / TIA-604-04 ، FOCIS4 ، NTT-FC ، GR-326.IEC61754-13 و JIS C5973 | ||||||||
ST: TIA / EIA ، FOCIS2 ، GR-326.IEC61754-2 و JIS C5973 إلخ | ||||||||
E2000: IEC61754-15 |
متاح لى
G657A1 MPO-LC ، MPO-SCوMPO-FCوMPO-SCوMPO-STوMPO-E2000 | ||||||||
G657A2 / B2 MPO-LC ، MPO-SCوMPO-FCوMPO-SCوMPO-STوMPO-E2000 | ||||||||
G657B3 MPO-LC ، MPO-SCوMPO-FCوMPO-SCوMPO-STوMPO-E2000 | ||||||||
OM1 62.5 / 125 MPO-LC ، MPO-SCوMPO-FCوMPO-SCوMPO-STوMPO-E2000 | ||||||||
OM2 50/125 MPO-LC ، MPO-SCوMPO-FCوMPO-SCوMPO-STوMPO-E2000 | ||||||||
OM3 50/125 MPO-LC ، MPO-SCوMPO-FCوMPO-SCوMPO-STوMPO-E2000 | ||||||||
OM4 50/125 MPO-LC ، MPO-SCوMPO-FCوMPO-SCوMPO-STوMPO-E2000 | ||||||||
OM5 50/125 MPO-LC ، MPO-SCوMPO-FCوMPO-SCوMPO-STوMPO-E2000 |
المواصفات البصرية:
عناصر المواصفات. | وضع فردي (مصقول 8 درجات APC) | Multimode (PC Flat polish) | ||||||
خسارة nsertion (MPO) (إيك 61300-3-34) |
خسارة قياسية:≤0.75 ديسيبل (حد أقصى) ، ≤0.50 ديسيبل (نموذجي) خسارة منخفضة للغاية:≤0.35 ديسيبل (حد أقصى) ، ≤0.20 ديسيبل (نموذجي) |
خسارة قياسية:≤0.6 ديسيبل (حد أقصى) ، ≤0.50 (نموذجي) خسارة منخفضة للغاية:≤0.35 ديسيبل (حد أقصى) ، ≤0.20 ديسيبل (نموذجي) |
||||||
خسارة الإدراج (LC / SC / FC / ST) (إيك 61300-3-6) |
≤0.3 ديسيبل | ≤0.3 ديسيبل | ||||||
خسارة العودة (MPO) | ≥ 60 ديسيبل(8 درجة تلميع) | ≥25 ديسيبل | ||||||
خسارة العودة (LC / SC / FC / ST) | APC≥60dB ؛UPC≥50 ديسيبل | ≥35 ديسيبل | ||||||
متانة | <0.3d تغيير نموذجي ، 200 نضوج | |||||||
التبادل | ≤0.2 ديسيبل | |||||||
قوة الشد | > 70N | |||||||
اختبار الإدراج والسحب | 500 مرة ، إيل<0.5 ديسيبل | |||||||
درجة حرارة التشغيل (℃) | · -40 إلى + 85 درجة مئوية |
سمات:
خسارة إدخال منخفضة ، خسارة عودة عالية | ||||||||
موصل متعدد الألياف قائم على MT ، 8،12 و 24 من نهايات وتجميعات موصل الألياف | ||||||||
حل اقتصادي لإنهاء الألياف بكميات كبيرة | ||||||||
مصممة لتطبيقات SM و MM ذات الخسارة المنخفضة والخسارة القياسية | ||||||||
تتوفر خيارات كابل دائري متين وكابل بيضاوي وشريط مكشوف | ||||||||
العلب المرمزة بالألوان متاحة للتمييز بين نوع الألياف ونوع التلميع و / أو درجة الموصل | ||||||||
جيد في التكرار والتبادل |
طلب:
جميع موصلات MPO الخاصة بشركة OMC هي من Senko / Nissin / Sumitomo.كابل MPO- LC / SC / FC / ST Fanout 0.9mm هو نوع من تجميعات الكابلات عالية الكثافة التي تستخدم بشكل عام في ثلاث مناطق. | ||||||||
تطبيق مركز البيانات مع بيئة درجة عالية الكثافة | ||||||||
الألياف الضوئية للمبنى | ||||||||
تطبيق الموصل الداخلي في معدات الألياف. |
كابل MPO-LC Fanout 0.9 مم من Zion Communication
الكود الصهيوني | وصف صهيون | |||||||
7236031 | ZCM16117X | 8F MPO (ذكر) - كابل توصيل بمروحة خارجية 0.9 مم 30-35 سم | ||||||
7236032 | ZCM16127X | 12F MPO (ذكر) -LLC Fan-out 0.9 مم 30-35 سم كابل التصحيح | ||||||
7236033 | ZCM16157X | 24F MPO (ذكر) -LC Fan-out 0.9mm 30-35cm كابل التصحيح | ||||||
7236034 | ZCM26117X | 8F MTP (ذكر) - كابل توصيل بمروحة خارجية 0.9 مم 30-35 سم | ||||||
7236035 | ZCM26127X | 12F MTP (ذكر) - كابل توصيل بمروحة خارجية 0.9 مم 30-35 سم | ||||||
7236036 | ZCM26157X | 24F MTP (ذكر) - كابل توصيل بمروحة خارجية 0.9 مم 30-35 سم |
قواعد التسمية ومعلومات تأكيد الطلب:
موصل | القناة الليفية |
تفاصيل المواد
التعبئة والتغليف
تم وضع علامة على حزمة كبلات الألياف الضوئية سهلة الحمل والمحمية جيدًا بواسطة OMC كإعداد افتراضي. حجم الكرتون القياسي: 34 * 22 * 15 سم ؛44 * 34 * 24 سم ؛54 * 39 * 34 سم.يعتمد الكرتون الذي سيتم استخدامه على البضائع الكمية.يمكن تخصيص التعبئة. | ||||||||
خدمة OEM / ODM لك
1. لون الكابل ، كلمة الطباعة ، مادة سترة الكابل ، لون الموصل | ||||||||
2. تسمية OEM ، تحديد الحلقة ، تسمية الكابلوصندوق ، علامات الشحن | ||||||||
3. مستوى جودة مختلف. |
