رمز صهيون ووصفه
قانون صهيون: ZCM26127X

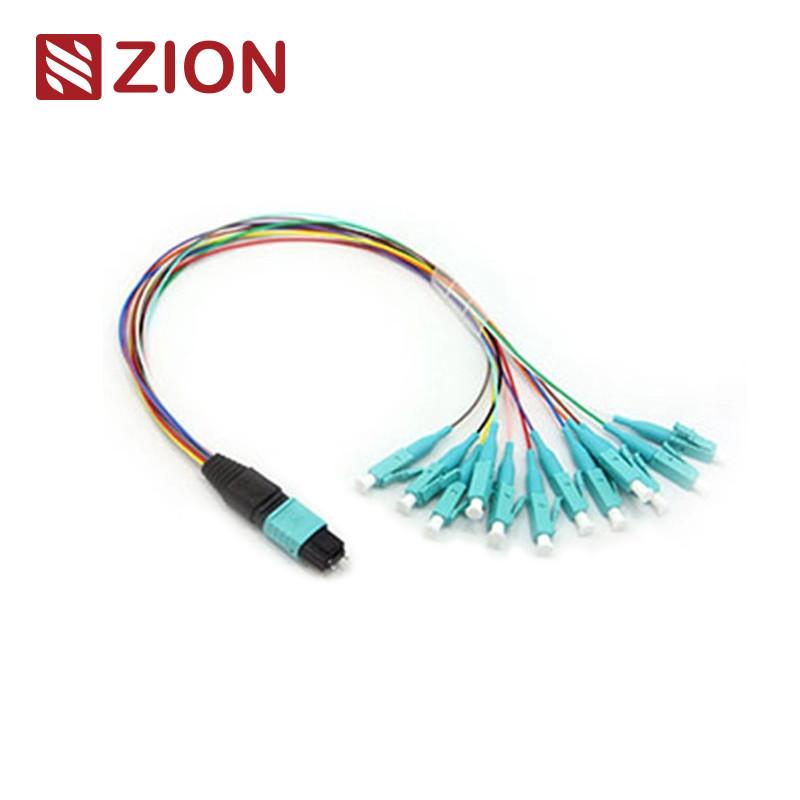

وصف صهيون: 12F MTP ((الرجل) -LC فان أوت 0.9mm 30-35cm كابل التصحيح
موصل MTP هو نوع من موصلات الألياف. MTP (Multi-Fiber Push On) هو نوع من موصلات الألياف متعددة النواة.يتم استخدام نظام MTP للاتصال المسبق بالألياف عالية الكثافة حاليًا بشكل رئيسي في تطبيق بيئات عالية الكثافة لمراكز البيانات، تطبيق الألياف الضوئية على المبنى ، وتطبيقات الاتصال الداخلي داخل معدات المرسلات الضوئية مثل الجهاز الضوئي ، 40G ، 100G ، QSFP +.
يتم تمييز أنواع موصلات MTP وفقًا لوائح IEC 61754-7: أرقام الأساس (رقم التسلسل) ، رأس الذكر (ذكر ، أنثى) ، القطبية (PC أو APC).
تم تصميم كابل 12F MTP LC / SC / FC / ST Fanout 0.9mm لـ 40G LR4 PSM و 40GBASE-SR4 و 40G QSFP + PLR4 ومركز البيانات عالي الكثافة. تم تحسينه لتطبيقات مركز البيانات عالي الكثافة 10/40/100G.يستخدم هذا الكابل 12 الألياف الحزام للاتصال (6) SFP + إلى لوحة محول MTP والجذع MTP.
تم تصميم كابلات التشغيل من 0.9 ملم 30 سم لـ MTP-LC LGX. يتم إنهاء كاسيتات وحدة LGX بمتصل MTP و LC / SC / FC / ST في كل طرف.تم تصميمه خصيصاً لتصحيح الألياف ذات الكثافة العالية في مراكز البيانات التي تحتاج إلى توفير المساحة وتقليل مشاكل إدارة الكابلات.
الاتصالات معيار صناعي
الوضع الفردي لـ MTPالإشارة:تقييم التأثير الإيجابي/TIA-604-5
الوضع الفردي لـ MTPتفاصيل السكن:SM APC: الاتصالات الخضراء + الحذاء الأسود (MTP الخسارة القياسية)
SM APC: الاتصالات الصفراء + الحذاء الأسود (MTP الخسارة المنخفضة للغاية)
MTP متعددة الأوضاعالإشارة:تقييم التأثير الإيجابي/TIA-604-5
MTP متعددة الأوضاعتفاصيل السكن:OM1&OM2 PC: موصلات بيج + حذاء أسود (MTP الخسارة القياسية)
OM3&OM4 PC: وصلات Aqua + الحذاء الأسود (MTP القياسية والفائقة منخفضة الخسارة)
OM3&OM4 PC: موصلات Heather Violet + الحذاء الأسود (MTP الخسارة القياسية)
- تلبي معايير IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) متوافقة مع الكابلات المنظمة لكل TIA-568-C
- متوافق مع قناة الألياف 10G
- 40G و 100G IEEE 802.3
مصابيح أخرى معيار صناعي
-
SC: TIA/EIA، FOCIS3، GR-326.NTT-SC IEC61754-4 و JIS C5973
-
LC: TIA/EIA، FOCIS10، GR-326 EIA/TIA-604-10، IEC61754-20 و JIS C5973.
-
FC: EIA /TIA-604-04 ، FOCIS4 ، NTT-FC ، GR-326 ، IEC61754-13 و JIS C5973
-
ST: TIA/EIA، FOCIS2، GR-326. IEC61754-2 و JIS C5973 الخ
-
E2000: IEC61754-15
متاحة
- G657A1 MTP-LC، MTP-SC، MTP-FC، MTP-SC، MTP-ST، MTP-E2000
- G657A2/B2 MTP-LC، MTP-SC، MTP-FC، MTP-SC، MTP-ST، MTP-E2000
- G657B3 MTP-LC، MTP-SC، MTP-FC، MTP-SC، MTP-ST، MTP-E2000
- OM1 62.5/125 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000
- OM2 50/125 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000
- OM3 50/125 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000
- OM4 50/125 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000
- OM5 50/125 MTP-LC، MTP-SC،MTP-FC،MTP-SC،MTP-ST،MTP-E2000
المواصفات البصرية
خسارة الإدراج (MTP) ((IEC 61300-3-34)الوضع الفردي (APC)ملمع بـ 8 درجات):الخسارة القياسية:≤0.75dB ((max) ، ≤0.50dB ((typical) ؛ خسارة منخفضة للغاية:≤0.35dB ((max) ، ≤0.20dB ((typical))
خسارة الإدراج ((MTP)) ((IEC 61300-3-34)الوسائط المتعددة (PC)طلاء مسطح):الخسارة القياسية:≤0.6dB ((max) ، ≤0.50 ((typical) ؛ خسارة منخفضة للغاية:≤0.35dB ((حد أقصى) ، ≤0.20dB ((معتاد)
فقدان الإدراج ((LC/SC/FC/ST)) ((IEC 61300-3-6)وضع واحد (APC 8 درجة مطلية):≤0.3dB
فقدان الإدراج ((LC/SC/FC/ST)) ((IEC 61300-3-6)متعدد الأوضاع (PC بريشة مسطحة):≤0.3dB
خسارة العائد (MTP)الوضع الفردي (APC)ملمع بـ 8 درجات):≥60dB(ثمانية درجات من التلميع)
خسارة العائد (MTP)الوسائط المتعددة (PC)طلاء مسطح):≥25dB
خسارة العائد ((LC/SC/FC/ST):APC≥60dB؛ UPC≥50dB
خسارة العائد ((LC/SC/FC/ST):≥35 ديسيبل
المدى الطويل:<0.3dB تغيير نموذجي (200 زواج)
قابلية الاستبدال: ≤0.2dB
اختبار إدخال سحب: 500 مرة، IL<0.5 ديسيبل
قوة الشد:> 70N
أوقات التشغيل:> 600
درجة حرارة العملالوضع الفردي (APC):-40°C إلى +85°C
الخصائص
- خسارة إدراج منخفضة، خسارة عودة عالية
- متصل متعدد الألياف على أساس MT، 4،8إغلاقات وتركيبات موصلات الألياف 12 و 24
- الحل الاقتصادي لإنهاء الكتلة من الألياف
- مصممة لتطبيقات SM وMM ذات الخسائر المنخفضة والخسائر القياسية
- خيارات الكابل المستديرة المقاومة والكابل البيضاوي والشريط العاري المتاحة
- الألوان المميزة المتاحة للتمييز بين نوع الألياف، ونوع البوليش و/أو نوع الاتصال
- جيد في قابلية التكرار والتبادل
ميزات MPO/MTP كابل البطش/كابل الجذع عموما تشمل
- الجودة العالية MPO / MTP يتم إتمام كابلات الشبكة / كابلات الجذع في المصنع مسبقًا واختبارها وتعبئتها مع تقارير الاختبار. هذه التقارير تعمل كمستندات طويلة الأجل ومراقبة الجودة.
- انخفاض حجم الكابلات MPO/MTP الكابلات المربعة / الكابلات الجذعية لديها قطرات صغيرة للغاية ، مما يقلل من حجم الكابلات ويحسن من ظروف تكييف الهواء في مراكز البيانات
- توفير الوقت مع التصميم الخاص للشاشة واللعب ، يمكن دمج كابل MPO / MTP Patch / كابلات الجذع وتوصيلها على الفور. يساعد ذلك على تقليل وقت التثبيت إلى حد كبير.
التطبيق
جميع اتصالات OMC MTP من Senko / Nissin / Sumitomo. كابل MTP- LC / SC / FC / ST Fanout 0.9mm هو نوع من مجموعات الكابلات عالية الكثافة التي تستخدم بشكل عام في ثلاثة مجالات.
- تطبيق مركز البيانات مع بيئة عالية الكثافة
- الألياف الضوئية إلى المبنى
- التطبيق الداخلي للواصلات في معدات الألياف
