| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | HELLOSIGNAL® OR OEM |
| الحد الأدنى لكمية: | 50 جهاز كمبيوتر شخصى |
| تفاصيل التغليف: | 10 قطعة / كيس بلاستيك |
| وقت التسليم: | عادة بعد 25 يومًا من استلام الإيداع. |
| شروط الدفع: | تي / ت |
| القدرة على العرض: | لا حدود |
| متانة: | <0.3d تغيير نموذجي ، 200 نضوج | التبادل: | ≤0.2 ديسيبل |
|---|---|---|---|
| قوة الشد: | > 70N | اختبار الإدراج والسحب: | فوق 600 مرة ، IL ＜ 0.5 ديسيبل |
| درجة حرارة التشغيل (℃）: | -40 إلى + 85 درجة مئوية | ||
| تسليط الضوء: | 24 من الألياف Mpo إلى Lc Fiber Cable,قم بتدفق 0.9mm MTP إلى كابل LC |
||
تم تصميم سلك تصحيح الألياف 12F MPO (MTP) -MPO (MTP) من أجل 40G QSFP + SR4
40G QSFP + CSR4 و 100G QSFP28 SR4 اتصالات مباشرة ومركز بيانات عالي الكثافة
| الكود الصهيوني | وصف صهيون | |||||||

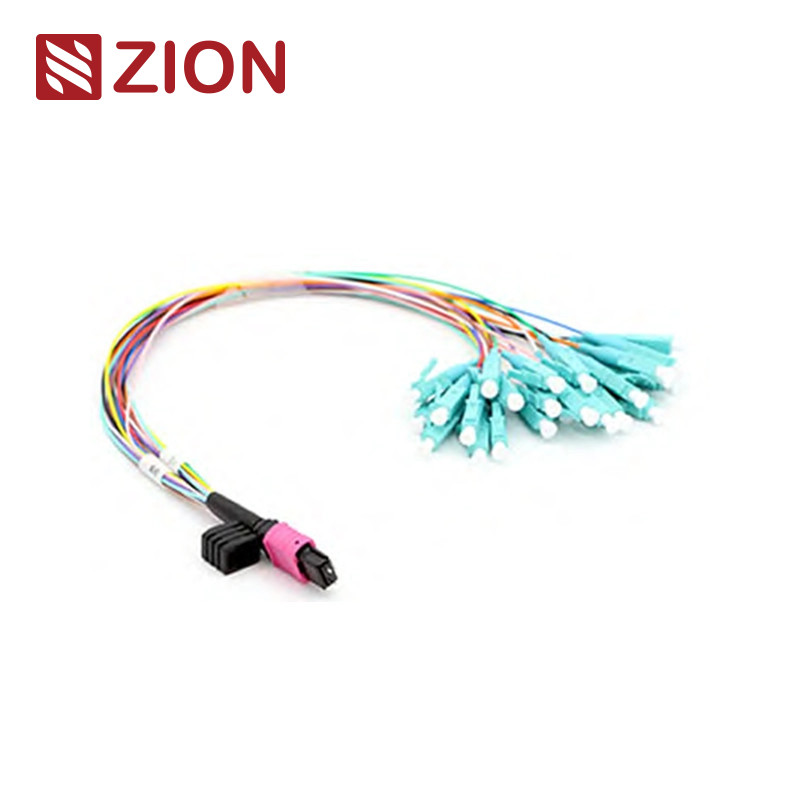

| ZCM26157X | 24F MTP (ذكر) - كابل توصيل بمروحة خارجية 0.9 مم 30-35 سم | |||||||
| موصل MTP هو نوع من موصلات الألياف.MTP (دفع متعدد الألياف) هو نوع من موصلات الألياف متعددة النواة.يستخدم نظام الربط المسبق للألياف عالية الكثافة MTP حاليًا بشكل أساسي في تطبيق البيئات عالية الكثافة لمراكز البيانات ، وتطبيق الألياف الضوئية على المبنى ، وتطبيقات الاتصال الداخلية داخل معدات الإرسال والاستقبال الضوئية مثل الجهاز البصري ، 40 جرام ، 100 جرام ، QSFP +. | ||||||||
| يتم تمييز أنواع موصل MTP وفقًا للوائح IEC 61754-7: الأرقام الأساسية (رقم المصفوفة) ، رأس الذكر (ذكر ، أنثى) ، قطبية (كمبيوتر شخصي أو APC). | ||||||||
| تم تصميم كابل 24F MTP- LC / SC / FC / ST Fanout 0.9 مم من أجل 100GBASE-SR10 CXP / CFP Interconnect Solution و 100GBASE-LR4 ومركز البيانات عالي الكثافة.تم تحسينه لكثافة 10/40 / 100G عالية الكثافة تطبيقات مركز البيانات.يتم استخدام كابل تسخير الألياف 24 هذا لتوصيل (12) SFP + في لوحة محول MTP وجذع MTP. |
||||||||
| تم تصميم كبل توصيل MTP (ذكر) -LC / SC / FC / ST بطول 0.9 مم 30 سم لأشرطة وحدة MTP-LC LGX مع موصل MTP وموصل LC / SC / FC / ST على كل طرف.إنه مصمم خصيصًا لترقيع الألياف عالي الكثافة في مراكز البيانات التي تحتاج إلى توفير المساحة وتقليل مشاكل إدارة الكابلات. | ||||||||
المعيار الصناعي للموصلات:
| موصل | مرجع | تفاصيل السكن | ||||||
| وضع فردي MTP | EIA / TIA-604-5 | SM APC: موصلات خضراء + التمهيد الأسود (Standard Loss MTP) SM APC: موصلات صفراء + التمهيد الأسود (MTP منخفض الخسارة للغاية) |
||||||
| MTP المتعدد | EIA / TIA-604-5 | OM1 & OM2 PC: موصلات بيج + التمهيد الأسود (Standard Loss MTP) كمبيوتر OM3 و OM4: موصلات Aqua + التمهيد الأسود (قياسي وفائق الخسارة المتوسطة MTP) كمبيوتر OM3 و OM4: موصلات Heather Violet + التمهيد الأسود (خسارة قياسية MTP) |
||||||
| يفي بمعيار IEC IEC-61754-7 ؛IEC61755 ، Telcordia GR-1435-CORE ، JIS C5982 ؛الكابلات الهيكلية المتوافقة مع TIA-604-5 (FOCIS5) وفقًا لـ TIA-568-C | ||||||||
| 10G متوافقة مع القنوات الليفية | ||||||||
| 40 جرام و 100 جرام IEEE 802.3 |
المعيار الصناعي للموصلات الأخرى:
| SC: TIA / EIA و FOCIS3 و GR-326.NTT-SC IEC61754-4 و JIS C5973 | ||||||||
| LC: TIA / EIA ، FOCIS10 ، GR-326 EIA / TIA-604-10 ، IEC61754-20 و JIS C5973. | ||||||||
| FC: EIA / TIA-604-04 ، FOCIS4 ، NTT-FC ، GR-326.IEC61754-13 و JIS C5973 | ||||||||
| ST: TIA / EIA ، FOCIS2 ، GR-326.IEC61754-2 و JIS C5973 إلخ | ||||||||
| E2000: IEC61754-15 |
متاح لى
| G657A1 MTP-LC ، MTP-SCوMTP-FCوMTP-SCوMTP-STوبروتوكول MTP-E2000 | ||||||||
| G657A2 / B2 MTP-LC ، MTP-SCوMTP-FCوMTP-SCوMTP-STوبروتوكول MTP-E2000 | ||||||||
| G657B3 MTP-LC ، MTP-SCوMTP-FCوMTP-SCوMTP-STوبروتوكول MTP-E2000 | ||||||||
| OM1 62.5 / 125 MTP-LC ، MTP-SCوMTP-FCوMTP-SCوMTP-STوبروتوكول MTP-E2000 | ||||||||
| OM2 50/125 MTP-LC ، MTP-SCوMTP-FCوMTP-SCوMTP-STوبروتوكول MTP-E2000 | ||||||||
| OM3 50/125 MTP-LC ، MTP-SCوMTP-FCوMTP-SCوMTP-STوبروتوكول MTP-E2000 | ||||||||
| OM4 50/125 MTP-LC ، MTP-SCوMTP-FCوMTP-SCوMTP-STوبروتوكول MTP-E2000 | ||||||||
| OM5 50/125 MTP-LC ، MTP-SCوMTP-FCوMTP-SCوMTP-STوبروتوكول MTP-E2000 |
المواصفات البصرية:
| عناصر المواصفات. | وضع فردي (مصقول 8 درجات APC) | Multimode (PC Flat polish) | ||||||
| فقدان nsertion (MTP) (إيك 61300-3-34) |
خسارة قياسية:≤0.75 ديسيبل (حد أقصى) ، ≤0.50 ديسيبل (نموذجي) خسارة منخفضة للغاية:≤0.35 ديسيبل (حد أقصى) ، ≤0.20 ديسيبل (نموذجي) |
خسارة قياسية:≤0.6 ديسيبل (حد أقصى) ، ≤0.50 (نموذجي) خسارة منخفضة للغاية:≤0.35 ديسيبل (حد أقصى) ، ≤0.20 ديسيبل (نموذجي) |
||||||
| خسارة الإدراج (LC / SC / FC / ST) (إيك 61300-3-6) |
≤0.3 ديسيبل | ≤0.3 ديسيبل | ||||||
| خسارة العودة (MTP) | ≥ 60 ديسيبل(8 درجة تلميع) | ≥25 ديسيبل | ||||||
| خسارة العودة (LC / SC / FC / ST) | APC≥60dB ؛UPC≥50 ديسيبل | ≥35 ديسيبل | ||||||
| متانة | <0.3d تغيير نموذجي ، 200 نضوج | |||||||
| التبادل | ≤0.2 ديسيبل | |||||||
| قوة الشد | > 70N | |||||||
| اختبار الإدراج والسحب | فوق 600 مرة ، إيل＜0.5 ديسيبل | |||||||
| درجة حرارة التشغيل (℃) | · -40 إلى + 85 درجة مئوية | |||||||
سمات:
| خسارة إدخال منخفضة ، خسارة عودة عالية | ||||||||
| موصل متعدد الألياف قائم على MT ، 8،12 و 24 من نهايات وتجميعات موصل الألياف | ||||||||
| حل اقتصادي لإنهاء الألياف بكميات كبيرة | ||||||||
| مصممة لتطبيقات SM و MM ذات الخسارة المنخفضة والخسارة القياسية | ||||||||
| تتوفر خيارات كابل دائري متين وكابل بيضاوي وشريط مكشوف | ||||||||
| العلب المرمزة بالألوان متاحة للتمييز بين نوع الألياف ونوع التلميع و / أو درجة الموصل | ||||||||
| جيد في التكرار والتبادل |
طلب:
| جميع موصلات OMC MTP هي من Senko / Nissin / Sumitomo.كابل MTP- LC / SC / FC / ST Fanout 0.9mm هو نوع من تجميعات الكابلات عالية الكثافة التي تستخدم بشكل عام في ثلاث مناطق. | ||||||||
| تطبيق مركز البيانات مع بيئة درجة عالية الكثافة | ||||||||
| الألياف الضوئية للمبنى | ||||||||
| تطبيق الموصل الداخلي في معدات الألياف. |
كابل MPO-LC Fanout 0.9 مم من Zion Communication
| الكود الصهيوني | وصف صهيون | |||||||
| 7236031 | ZCM16117X | 8F MPO (ذكر) -LLC Fan-out 0.9 مم 30-35 سم كابل التصحيح | ||||||
| 7236032 | ZCM16127X | 12F MPO (ذكر) -LC Fan-out 0.9mm 30-35cm كابل التصحيح | ||||||
| 7236033 | ZCM16157X | 24F MPO (ذكر) -LC Fan-out 0.9mm 30-35cm كابل التصحيح | ||||||
| 7236034 | ZCM26117X | 8F MTP (ذكر) - كابل توصيل بمروحة خارجية 0.9 مم 30-35 سم | ||||||
| 7236035 | ZCM26127X | 12F MTP (ذكر) - كابل توصيل بمروحة خارجية 0.9 مم 30-35 سم | ||||||
| 7236036 | ZCM26157X | 24F MTP (ذكر) - كابل توصيل بمروحة خارجية 0.9 مم 30-35 سم | ||||||
قواعد التسمية ومعلومات تأكيد الطلب:
| موصل | القناة الليفية | |||||||
تفاصيل المواد
التعبئة والتغليف
| تم وضع علامة على حزمة كبلات الألياف الضوئية سهلة الحمل والمحمية جيدًا بواسطة OMC كإعداد افتراضي. حجم الكرتون القياسي: 34 * 22 * 15 سم ؛44 * 34 * 24 سم ؛54 * 39 * 34 سم.يعتمد الكرتون الذي سيتم استخدامه على البضائع الكمية.يمكن تخصيص التعبئة. | ||||||||
خدمة OEM / ODM لك
| 1. لون الكابل ، كلمة الطباعة ، مادة سترة الكابل ، لون الموصل | ||||||||
| 2. تسمية OEM ، تحديد الحلقة ، تسمية الكابلوصندوق ، علامات الشحن | ||||||||
| 3. مستوى جودة مختلف. |
